QP系列雙吊點閘門卷揚機QP型卷揚式雙吊點啟閉機
雙吊點啟閉機介紹
QP系列卷揚式雙吊點啟閉機QP2x50、QP2x80、QP2x100、QP2x125、QP2x160、QP2x250、QP2x400、QP2x630、QP2x800、QP2x1000、QP2x1250、QP2x1600等，產品廣泛用各種水利、水電工程，可對平面滑動、平面定輪及水泥閘門進行開啟和關閉，在機架橋高度足夠且繩偏角不大的情況下，可代替弧形門卷揚機和液壓?jiǎn)㈤]機啟閉弧形閘門，可減少設備投資。
雙吊點啟閉機說明
- 產品名稱：QP系列卷揚式雙吊點啟閉機
- 別名別稱：閘門起吊機閘門吊
- 型號規格：QP系列型
- 所屬類別：水工機械
- 產品產地：河南新鄉長垣
- 廠家品牌：鴻起
- 非標定制：承接非標制造
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：15~30天
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修

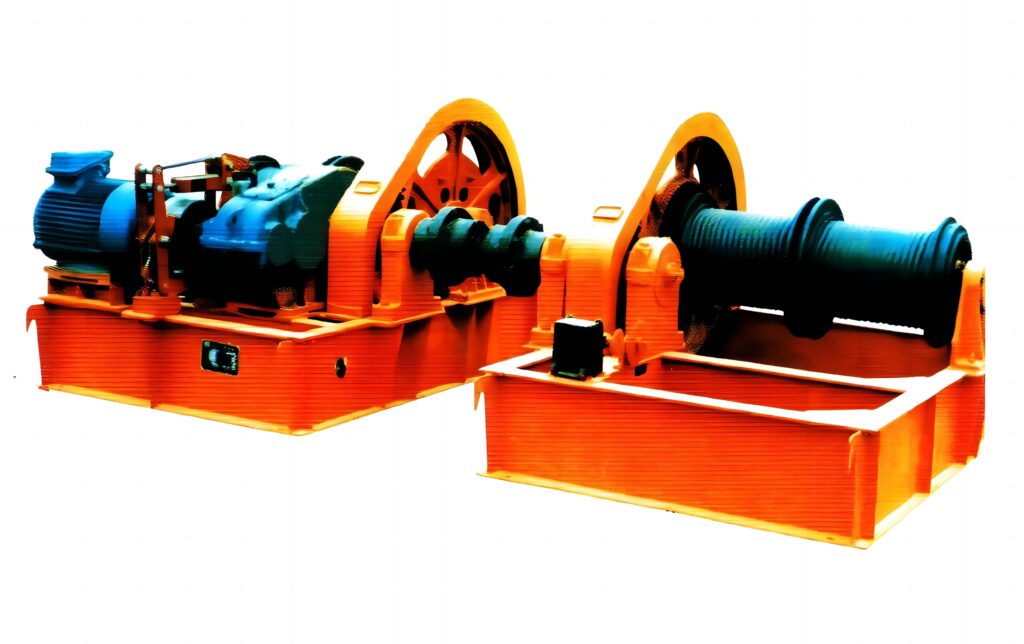

雙吊點啟閉機圖冊
雙吊點啟閉機參數

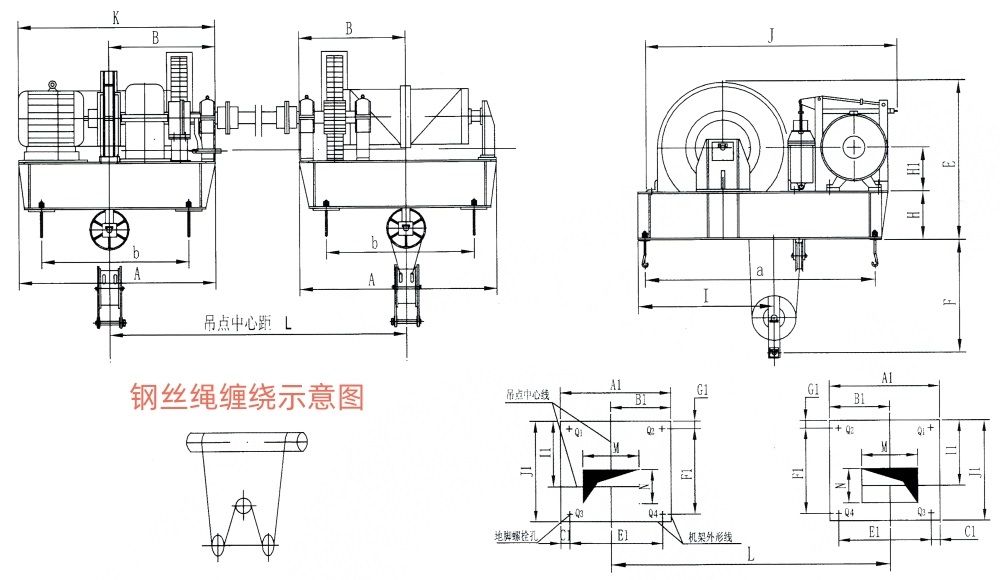

QP2×50KN-QP2×250KN系列卷揚式雙吊點啟閉機外形及基礎布置示意圖
QP2×50KN-QP2×250KN系列卷揚式雙吊點啟閉機外形尺寸表
| 啟閉機型號 | A | B | E | F | H | H1 | I | J | K | a | b |
| QP 2×50 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QP 2×80 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2×100 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2×125 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2×160 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2×250 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1752 | 1730 | 1240 |
QP2×50KN-QP2×250KN系列卷揚式雙吊點啟閉機主要尺寸表
| 啟閉機型號 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | L 吊點距 | 螺栓位置承重(噸) | 地腳螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | |||||||||||||
| QP 2×50 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.8-6.5 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QP 2×80 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.68 | 2.42 | 3.0 | 2.7 | 4-M20x400 |
| QP 2×100 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x400 |
| QP 2×125 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 1.8-6.5 | 3.17 | 2.77 | 4.31 | 3.76 | 4-M24x500 |
| QP 2×160 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 2.1-7.5 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QP 2×250 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 2.5-8 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QP2×50KN-QP2×250KN系列卷揚式雙吊點啟閉機技術規格參數表
| 啟閉機 型號 | 啟門 力 (KN) | 啟門高度 | 啟門 速度 (m/min) | 卷筒 直徑 (mm) | 鋼絲繩 -特-光-右交 | 電動機 | 減速器 | 制動器 | 動滑 輪倍 率 | 開式 齒輪 速比 | 重量 (t) | ||||
| H1 | H2 | 型號 | 功率 (Kw) | 型號 | 速比 | 型號 | 力矩 (N.m) | ||||||||
| QP 2×50 | 100 | 8 | 13 | 1.37 | 300 | 6W(19)-11-170 | YZ132M2-6 | 3.7 | ZQ25-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 7.79 | 1.9 |
| QP 2×80 | 160 | 8 | 13 | 2.15 | 300 | 6W(19)-13.5-170 | YZ160M2-6 | 7.5 | ZQ35-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 5.17 | 2.18 |
| QP 2×100 | 200 | 8 | 13 | 2.25 | 300 | 6W(19)-14.5-170 | YZ160M2-6 M2-6 | 7.5 | ZHQ-350-2-II | 38.37 | YWZ-200/25 | 200 | 2 | 5.17 | 2.25 |
| QP 2×125 | 250 | 8 | 13 | 2.41 | 400 | 6W(19)-17.5-170 | YZ160L-6 | 11 | ZQ40-50 II | 48.57 | YWZ-300/25 | 320 | 2 | 5.11 | 3.4 |
| QP 2×160 | 320 | 8 | 13 | 2.32 | 400 | 6W(19)-20-170 | YZ160L-6 | 11 | ZHQ40-400-1-II | 50.49 | YWZ-300/25 | 320 | 2 | 5.11 | 3.5 |
| QP 2×250 | 500 | 8 | 13 | 2.13 | 500 | 6W(19)-24-170 | YZ200L-8 | 15 | Z2-42.5 | 50.94 | YWZ-300/25 | 630 | 2 | 5.12 | 4.6 |
QP2×400KN系列卷揚式雙吊點啟閉機外形及基礎布置示意圖
QP2×400KN系列卷揚式雙吊點啟閉機主要技術參數表
| 項目 | 參數 | |
| 啟閉機型號 | QPQ2x400KN | |
| 額定啟門力 | 800KN | |
| 起升速度 | 1.38m/min | |
| 最大揚程 | 9m(13m) | |
| 吊點中心距 | 3.1-10 | |
| 卷筒直徑 | Φ600mm | |
| 鋼絲繩型號 | 6W(19)-24-170 | |
| 動滑輪倍率 | 4 | |
| 電動機 | 型號 | YZ225M-6 |
| 功率 | 22KW | |
| 減速器 | 型號 | Z2-50 |
| 速比 | 50.94 | |
| 制動器 | 型號 | YWZ-300/45 |
| 制動力矩 | 630 N.m | |

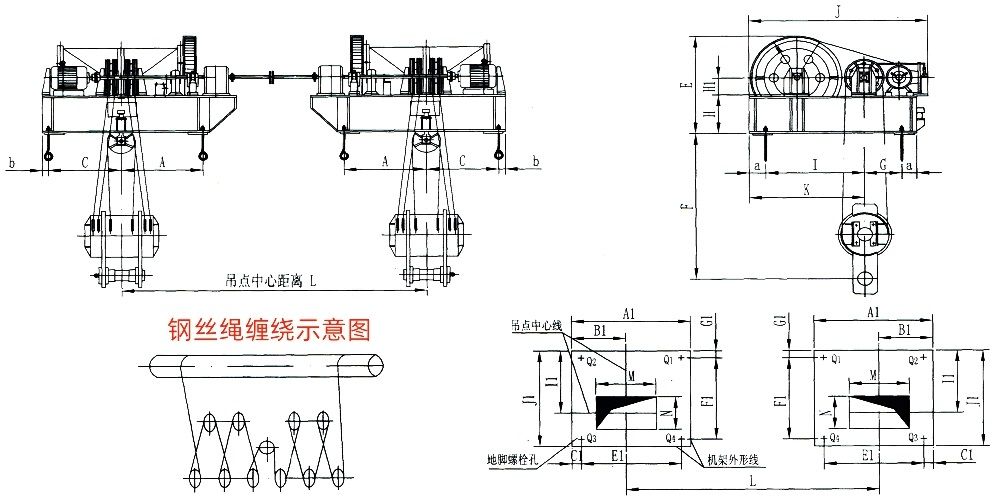

QP2×630KN-QP2×1250KN系列卷揚式雙吊點啟閉機外形及基礎布置示意圖
QP2×630KN-QP2×1250KN系列卷揚式雙吊點啟閉機外形尺寸表
| 啟閉機型號 | A | C | I | G | K | H | H1 | E | F | J | L吊點中心距 | a | b |
| QP 2×630 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 4.1-8 | 157.5 | 50 |
| QP 2×800 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 4.1-10 | 190 | 60 |
| QP 2×1000 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 4.4-12.5 | 190 | 60 |
| QP 2×1250 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 4.4-12.5 | 190 | 50 |
QP2×630KN-QP2×1250KN系列卷揚式雙吊點啟閉機基礎布置主要尺寸表
| 啟閉機型號 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺栓位置承重(噸) | 地腳螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QP 2×630 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 13.8 | 24.9 | 23.1 | 8-M30x630 |
| QP 2×800 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 17.23 | 33.32 | 27.7 | 8-M36x630 |
| QP 2×1000 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 21.38 | 41.37 | 37.57 | 8-M36x630 |
| QP 2×1250 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 24.73 | 52.92 | 48.85 | 8-M36x630 |
QP2×630KN-QP2×1250KN系列卷揚式雙吊點啟閉機技術規格參數表
| 啟閉機 型號 | 啟門 力 (KN) | 啟門高度 | 啟門 速度 (m/min) | 卷筒 直徑 (mm) | 鋼絲繩 -特-光-右交 | 電動機 | 減速器 | 制動器 | 動滑 輪倍 率 | 開式 齒輪 速比 | 重量 (t) | ||||
| H1 | H2 | 型號 | 功率 (Kw) | 型號 | 速比 | 型號 | 力矩 (Nm) | ||||||||
| QP 2×630 | 1260 | 10 | 16 | 1.23 | 600 | 6W(19)-24-170 | YZ200L-8 | 2×15 | ZQ50-31.5 | 31.5 | YWZ-300/45 | 2×630 | 6 | 5.75 | 13 |
| QP 2×800 | 1600 | 10 | 16 | 1.5 | 800 | 6W(19)-25.5-170 | YZ225M-8 | 2×22 | Z2-50 | 50.94 | YWZ-300/45 | 2×630 | 6 | 3.9 | 16.5 |
| QP 2×1000 | 2000 | 10 | 16 | 1.43 | 800 | 6W(19)-30-170 | YZ225M-8 | 2×22 | Z2-50 2-50 | 41.34 | YWZ-300/45 | 2×630 | 6 | 5.06 | 20.6 |
| QP 2×1250 | 2500 | 10 | 16 | 1.23 | 800 | 6W(19)-32.5-170 | YZ225M-8 | 2×22 | Z2-50 | 50.94 | YWZ-300/45 | 2×630 | 6 | 5.375 | 26.5 |

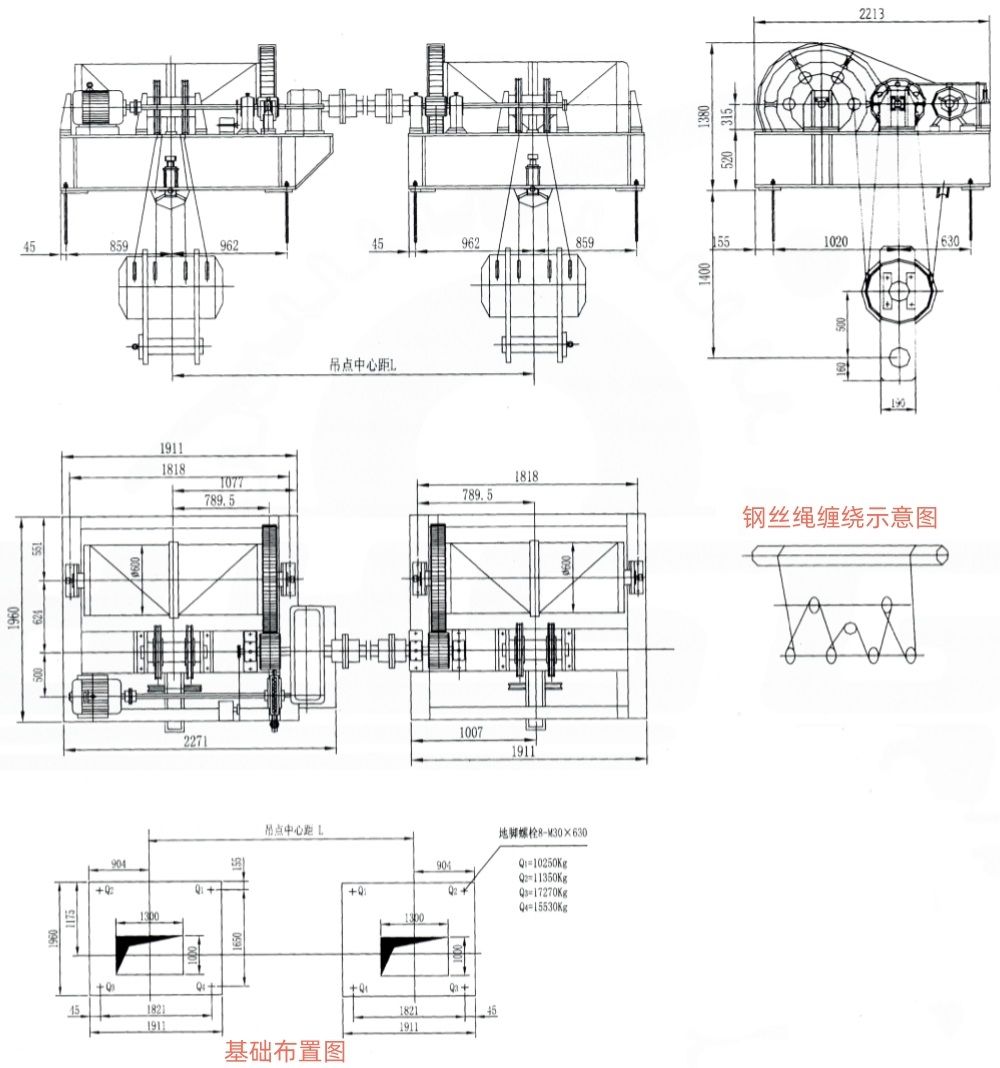

QP2×1600KN系列卷揚式雙吊點啟閉機外形及基礎布置示意圖
QP2×1600KN系列卷揚式雙吊點啟閉機主要技術參數表
| 項目 | 參數 |
| 啟閉機型號 | QP-2x1600KN |
| 啟門力 | 2x1600KN |
| 起升速度 | 1.57m/min |
| 揚程 | 11m |
| 吊點中心距L | 6.5m-13.5m |
| 卷筒直徑 | Φ1000m |
| 鋼絲繩型號 | 6W(19)-38-170-特-光-右交 |
| 動滑輪倍率 | 6 |
| 開式齒輪 | m=22 i=81/18=4.5 |
| 電動機 | YZ225M-8 26KW 701 rpm |
| 減速器 | Z2-65-V VI i=50.94 i=50.9 |
| 制動器 | YWZ-300/45 4×630 N.m |
| 重量 | 35.8t |
