在當今全球化貿易蓬勃發展的時代，貨物運輸?shù)男逝c安全至關重要。起重機作為貨物裝卸的關鍵設備，廣泛應用于機場、碼頭、工廠等大型運輸場所。然而，由于鋼絲繩柔性、操作熟練度、風力等因素影響，貨物在吊運過程中極易產生搖擺，不僅降低裝卸效率，還存在嚴重安全隱患。為解決這一難題，本文將詳細介紹一種智能控制橋臂的起重機防搖系統的設計與實現。

一、起重機防搖系統設計背景

近年來，隨著全球貿易往來日益頻繁，貨物運輸需求不斷增長，起重機在貨物裝箱、搬運環節的重要性愈發凸顯。但在實際作業中，起重機位移裝置與貨物多通過鋼絲繩連接，多種因素導致貨物在運送過程中搖擺不定。雖然國內已采用電子防搖技術，但由于起重機系統數學模型具有非線性和不確定性，常規控制方法效果不佳，部分裝備電子防搖系統的集裝箱起重機甚至被拆除。因此，開發不依賴數學模型、適應不確定性的智能控制方法，對解決起重機防搖問題意義重大。一個高效的防搖裝置，不僅能避免碰撞事故，還能顯著提升起重機操作效率與安全性。

二、系統設計方案

1. 二維機械結構設計

該起重機防搖系統采用X、Y軸兩個維度的線性滑桿龍門設計，這種設計是整個系統的基礎架構?；瑮U上的滑塊可隨滑臺皮帶傳動在兩個軸上靈活切換坐標位置，其下方的萬向擺連接吸盤用于吸取重物。支架底部與四周使用鋁型材和木棒固定，確保整體裝置穩定。兩個步進電機及驅動器安裝在步進電機固定架上，負責驅動滑塊移動。其中，滑塊安裝在X軸滑桿上，通過連接桿帶動Y軸方向滑桿，實現滑塊在Y軸方向的移動?？刂齐娐钒搴蜌獗冒惭b在滑塊上方，電路板采用雙層結構，上層布置主控芯片及顯示屏，下層設置繼電器模塊、電源模塊和藍牙模塊。姿態傳感器安裝在萬向節桿上，用于檢測各方向姿態角，并配備獨立電池以便隨時進行電腦上位機加計校準與Z軸歸零。氣泵與電磁閥安裝在3D打印機內，一同固定在滑塊上的防搖臺上。此機械結構具備起重機平面移動、載重及卸貨模擬的基本功能，與實際起重機結構相似，有助于提高數據算法的可靠性。

二維結構設計

氣泵與電路板結構側視圖

防搖臺設計圖

2. 硬件總體設計

主控模塊：選用意法半導體公司的STM32F429IGT6作為主控芯片，相較于STM32F407，它降低了停止模式的電流消耗，可延長便攜應用的電池壽命。同時，增加了TFT – LCD控制器、STChrom – ARTAccelerator和SDRAM存儲器接口，有效提升圖形處理性能。

電源模塊：負責為系統各模塊供電，采用7.4V2000mA鋰離子電池、3.3V鋰離子充電電池以及22.8VBT48電池。由于各模塊工作電壓不同，還設計了3.3V穩壓電路，確保各模塊穩定運行。

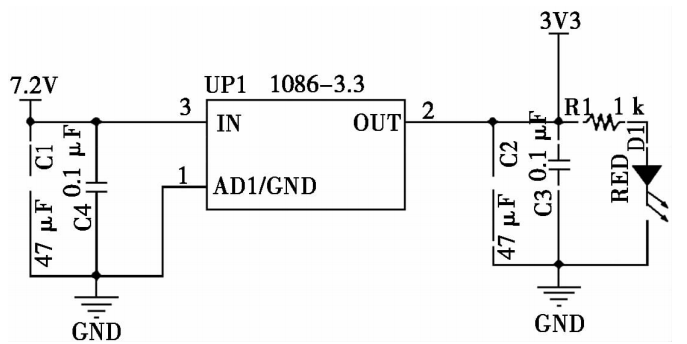

電源模塊

藍牙姿態傳感器：采用維特智能的藍牙姿態傳感器BWT61P，該傳感器支持三維加速度、三維陀螺儀和三維歐拉角檢測，具有高精度、高性能、低成本的優勢，能精準獲取貨箱姿態信息。

步進電機及驅動模塊：經對比伺服電機、直流電機和步進電機的特性，最終選擇步進電機。它具有最大轉矩，精度在3% – 5%，位置精度和運動重復性好，啟停和反轉響應優秀，能滿足系統對電機的要求。

藍牙通信模塊：采用增強版藍牙HC – 05模塊，實現手機APP與單片機之間快速、準確的命令傳輸，并將處理結果顯示在OLED上，方便用戶操作和查看。

其它輔助模塊：還使用了OLED模塊、3.3V穩壓模塊和繼電器模塊作為輔助模塊，協同各主要模塊工作，保障系統穩定運行。

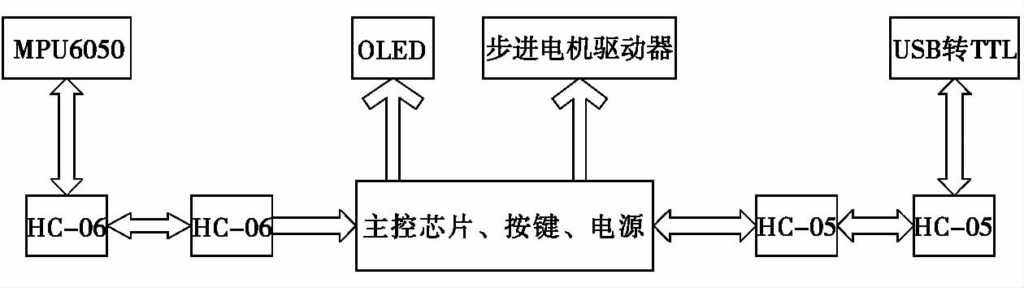

總體硬件框圖

3. 軟件總體設計

軟件部分主要負責數據處理與系統控制，分為數據采集端、控制端和上位機端。數據采集端獲取6軸加速度原始數據，經過硬件濾波、卡爾曼濾波和DMP庫計算出姿態角，傳輸?shù)娇刂贫?。控制端接收?shù)據后，先進行校驗，再解算擺角和搖擺速度，利用雙閉環PID算法計算出步進電機的運作速度，并通過串口DMA發送給上位機端。上位機接收到數據后，同樣先校驗再分類，通過3D圖片控件顯示在主界面，同時在副界面顯示貨箱姿態數據。

PID控制器：貨箱擺角調節與小車速度加速度密切相關。本系統以角度偏差為輸入，經PID運算后輸出值作為步進電機的輸入脈沖頻率，控制小車速度?？紤]到系統需求，選擇位置式PD控制，只調節貨箱豎直狀態，不考慮調節后小車位置。由于數據采集周期約10ms，每幀數據處理完成后進行PID運算，實時調整步進電機速度和轉向。此外，為滿足起重機工作要求，采用雙閉環串級PID控制，加入速度環控制小車調整過程中的移動范圍。

串口DMA數據傳輸：在數據采集和控制過程中，USART2用于數據采集，波特率為115200，對主控芯片負擔較大。若USART1發送數據過于頻繁，會影響通訊質量。因此，采用DMA數據傳輸方式，減輕主控芯片負擔，確保通訊穩定。

軟件設計總體流程圖

三、系統功能與優勢

該起重機防搖系統具備多項實用功能和顯著優勢。首先，能有效實現靜態防搖效果，大幅提升起重機操作效率和安全性，減少貨物吊運過程中的搖擺，降低事故風險。其次，系統設計便于技術人員進行二次開發與維護，為后續功能拓展和優化提供便利。再者，系統集成藍牙和觸摸屏功能，用戶既可以通過藍牙連接手機APP進行遠程操作，也能通過觸摸屏進行近距離操作，操作方式靈活多樣。此外，還具備定位搬貨功能，可通過手機APP或觸摸屏發送命令，指定在某個位置卸貨或裝貨，完成任務后自動返回原點，進一步提高裝卸作業的智能化和自動化水平。

經調試，該起重機防搖系統成功實現橋臂的智能控制，為解決起重機吊具搖擺問題提供了可靠的技術方案。在未來，隨著技術的不斷進步，此類智能防搖系統有望在更多起重設備中得到應用，推動整個起重行業向更高效、更安全的方向發展。
