L型偏掛單梁門式起重機
單梁偏掛門式起重機介紹
L型電動葫蘆門式起重機設計起重量有1噸、2噸、3噸、5噸、10噸、16噸、20噸（并承接非標起重量設計制造），結構形式為箱梁型，分別由地梁、L型支腿、主梁、電動葫蘆、饋電裝置等組成，主梁為偏掛式安裝，主要用于工廠室外場地進行長物體結構件的吊裝工作，單支腿設計更利于結構件的過軌吊裝，禁止在易燃易爆、腐蝕性介質環境中使用。
單梁偏掛門式起重機說明
- 產品名稱：電動單梁門式起重機
- 別名別稱：龍門吊/門機
- 型號規格：L型
- 所屬類別：單梁門式
- 產品產地：河南新鄉
- 非標定制：接受非標制造
- 動力形式：三相交流380V-50Hz
- 是否現貨：否/定制生產
- 生產周期：10~15天
- 包裝形式：無/包裝另計
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修

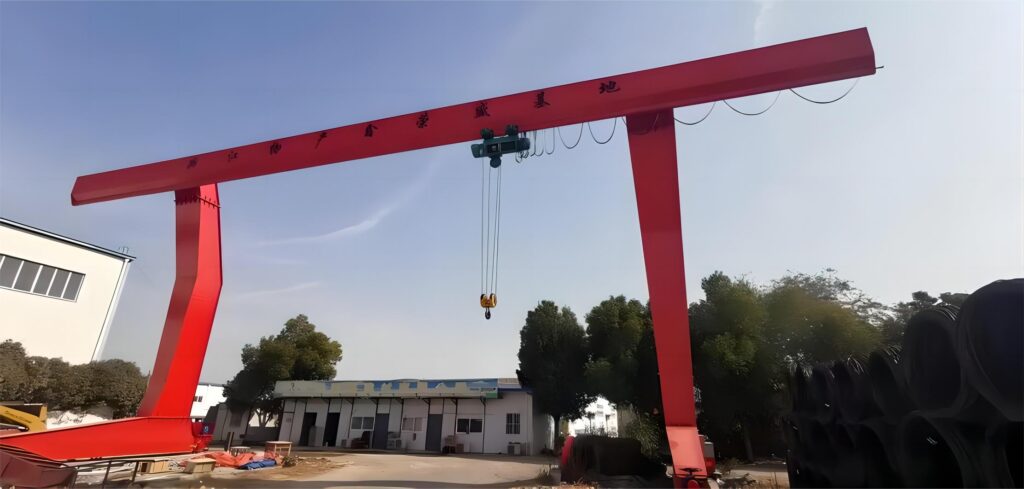

單梁偏掛門式起重機圖冊
單梁偏掛門式起重機參數
L型電動葫蘆門式起重機外形尺寸圖
L型電動葫蘆門式起重機技術參數表
| 起重量 | 跨度 | 最大起升高度 | 中級工作制度（25％） | 主要部分尺寸 極限尺寸 | 總重量 | 薦用大車軌道型號(kg/m) | ||||||||||||||||
| 速度 | 電動機 | 小車及葫蘆重量 | 大車車輪直徑 | 左右懸臂伸出長度 | 軌面至主梁底面距離 | 吊鉤至主梁底面距離 | 輪中至法蘭中心距離 | 大車輪距 | 地梁總長度 | 支腿上部寬度 | 主梁寬度 | 吊鉤至支腿中心線距離 | ||||||||||
| 起升 | 小車運行 | 大車運行 | 起升 | 小車運行 | 大車運行 | |||||||||||||||||
| S | H | L1;L2 | H2 | H3 | B2 | B1 | B | B4 | B3 | S1 | S2 | |||||||||||
| (m) | (m/min) | （型號/kw） | (m) | |||||||||||||||||||
| 5 | 16 | 6/9 | 8 8/0.8 | 20 | 20 30 | ZD41-4×7.5 ZDS7.5~0.8 | ZDY121-4~0.8 | YZR132M2-6×3.7×2 YZR160M1-6×5.5×2 | 0.1+0.41 | 400 | ≤S/3 | 8.11/ 11.11 | 1.16 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 1.9 | 0.8 | ≤S/ 3- 400 | ≤S/ 3- 400 | 16.61 / 19.21 | 24 38 43 |
| 21 | 6/9 | |||||||||||||||||||||
| 8.21/ 11.21 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 0.8 | 18.7/ 21.3 | |||||||||||||||||
| 28 | 6/9 | 8.36/ 11.36 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 0.8 | 21.6/ 24.2 | |||||||||||||||
| 10 | 16 | 6/9 | 8 8/0.8 | 20 | 20 30 | ZD51-4×13 ZDS13×1.5 | ZDY121-4~0.8×2 | YZR160M1-65.5×2 YZR160M2-67.5×2 | 0.1+0.85 | 500 | 8.55/ 11.55 | 1.35 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 1.9 | 0.8 | 19/ 21.7 | ||||
| 21 | 6/9 | |||||||||||||||||||||
| 8.7/ 11.7 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 0.8 | 21.6/ 24.15 | |||||||||||||||||
| 28 | 6/9 | |||||||||||||||||||||
| 8.85/ 11.85 | 4.55/ 6.05 | 6/ 7.5 | 6.9/ 8.4 | 0.8 | 25/ 27.7 | |||||||||||||||||
單梁偏掛門式起重機廠家
L型電動葫蘆門式起重機另有L型半腿門式起重機、L型雙起升（雙電動葫蘆）門式起重機，廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多防爆、抓斗、電磁吸盤、歐式新型（低凈空）等國標/非標/專用L型電動葫蘆單梁起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
