L型5t單主梁吊鉤門式起重機參數MGD型5噸偏掛門式起重機尺寸
5噸偏掛門式起重機參數尺寸
L型5t單主梁吊鉤門式起重機主要技術參數及尺寸，5噸偏掛門式起重機主要技術參數及尺寸，L型5t單主梁偏掛門式起重機技術參數表，L型5t單主梁偏掛門式起重機外形尺寸表，5噸偏掛起重機主要技術參數及尺寸

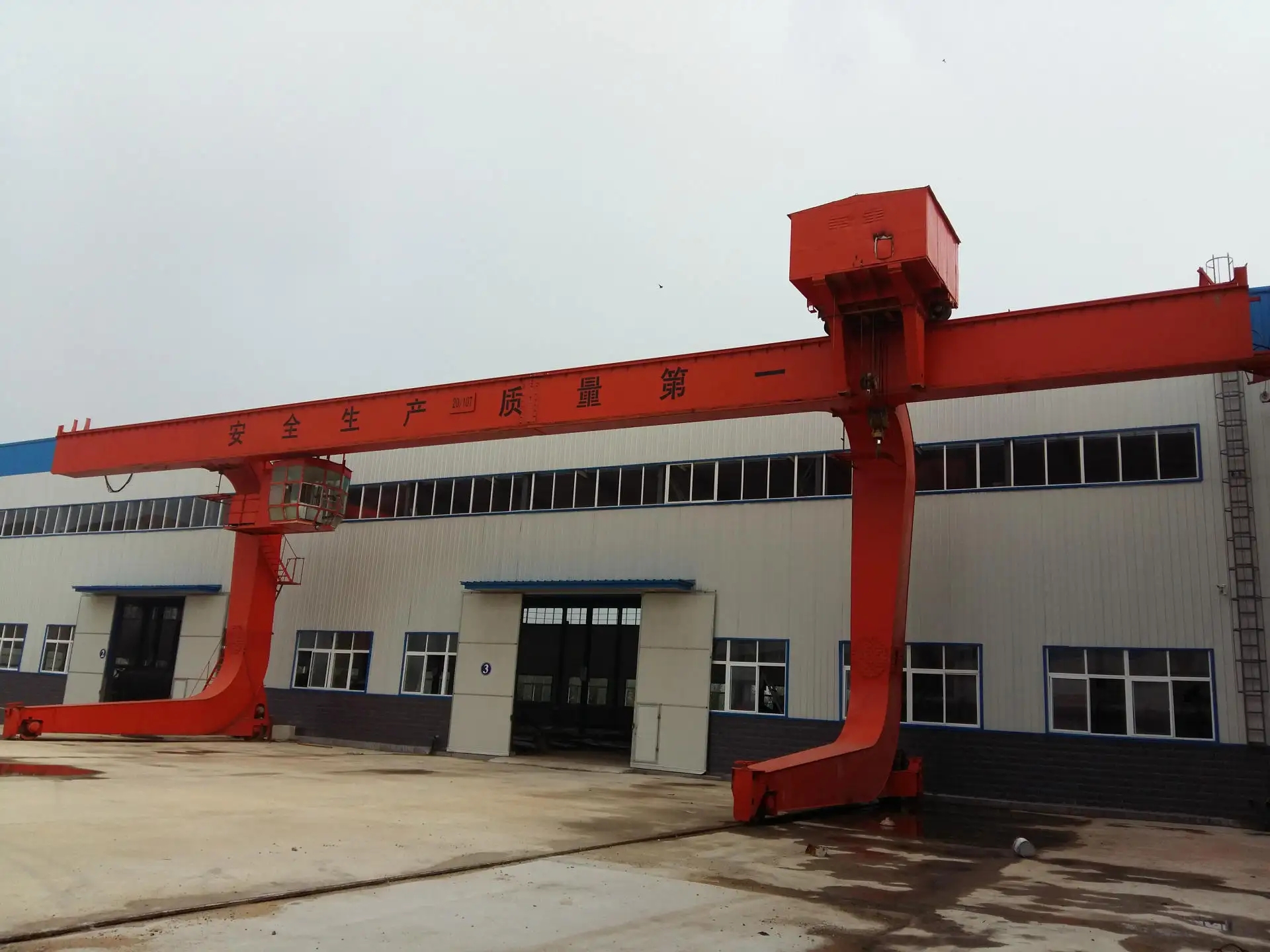

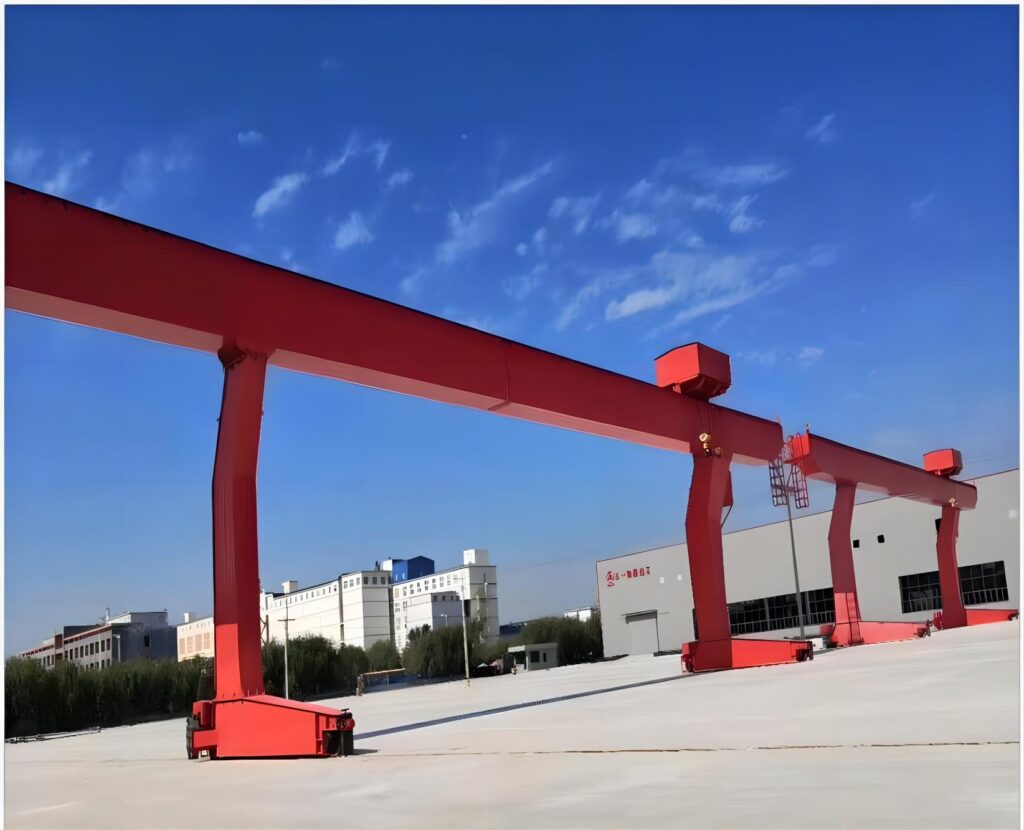

5噸偏掛門式起重機圖片
5噸偏掛門式起重機規格型號：
單梁偏掛門式起重機型號：MDG型、MDGL型、MDGC型、C型、L型；
偏掛起重機起重量：5噸等規格；
常用跨度：19米、21米、22.5米、25米、30米、35.5米等規格、可定做；
常用起升高度：9米、10米、11米、12米、15米、18米、20米等規格、可定制；
5噸偏掛門式起重機技術參數：
A、工作級別：A5/M5；
S、主鉤起升速度：12M/MIN、9M/MIN、7M/MIN；
D、大車運行速度：39M/MIN、40M/MIN、38M/MIN；
X、小車運行速度：48M/MIN、49M/MIN、54M/MIN、56M/MIN；
以上起重機參數需要根據實際起重量、跨度、起升高度設計生產，也可根據客戶使用需要設計定做；
F、電源：三相交流 380V 50HZ 可訂制其他電壓（如出口國外，需要參考他國電源電壓）；

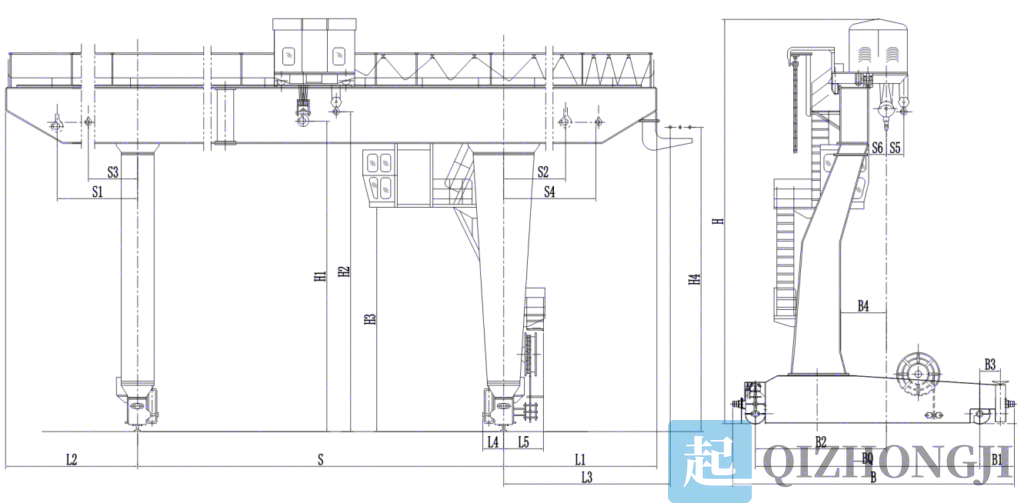

5噸偏掛門式起重機結構圖
5噸偏掛門式起重機外形尺寸表
| 起重量 Cap | 主鉤 Mam | t | 5t | |||||
| 副鉤 Auxiliary | 一 | |||||||
| 跨度 Span | m | 18 | 22 | 26 | 30 | 35 | ||
| 起升高度 Lifting Height | 10 | 11 | ||||||
| 一 | ||||||||
| 工作制度Duty | A5 | |||||||
| 速度Speed | 主 鉤Mam | m/min | 9.2 | |||||
| 副 鉤 Auxiliary | 一 | |||||||
| 小車運行 Crab travelling | 36.6 | |||||||
| 大車運行 Trolley travelling | 46.25 | 40.1 | ||||||
| 極限尺寸 Limt dimension | L1 | mm | 6700 | 8700 | ||||
| L2 | 7000 | 9400 | ||||||
| L | – | |||||||
| C1 | . 5000 | 7000 | ||||||
| C2 | 5000 | 7000 | ||||||
| 主要尺寸 Mam dimension | H | 12950 | 13950 | |||||
| H1 | 10 | 11 | ||||||
| H2 | – | |||||||
| H3 | 577 | 660 | ||||||
| B | 8000 | 8650 | ||||||
| W | 6500 | 7000 | ||||||
| K | 899 | 999 | 1149 | 1249 | ||||
| L3 | 670 | |||||||
| 最 大輪壓 Max.Wheel Loading | kN | 160 | 166 | 185 | 213 | 233 | ||
| 電機總功率Total Power | kw | 27.8 | 36.8 | |||||
| 薦用鋼軌 Crane Rail Recommended | 43kg/m | |||||||
| 電 源 Power Supply | 三相交流 3-Phase A.C.50HZ380V | |||||||
