LDZ型抓斗單梁橋式起重機
單梁抓斗橋式起重機介紹
LDZ型單梁抓斗橋式起重機是在LDA電動單梁起重機的基礎上設計的一種以抓斗抓取進行吊運的電動單梁橋式起重機，產品主要用于工廠、倉庫、料場等散料場合抓取調運吊運貨物，禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分為有線按鈕控制和無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
單梁抓斗橋式起重機說明
- 產品名稱：電動單梁抓斗起重機
- 別名別稱：抓斗吊/抓斗天車/抓斗航車
- 型號規格：LDZ型
- 所屬類別：單梁橋式
- 產品產地：河南新鄉
- 非標定制：承接非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制產品
- 生產周期：10~20天
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修
單梁抓斗橋式起重機圖冊
單梁抓斗橋式起重機參數

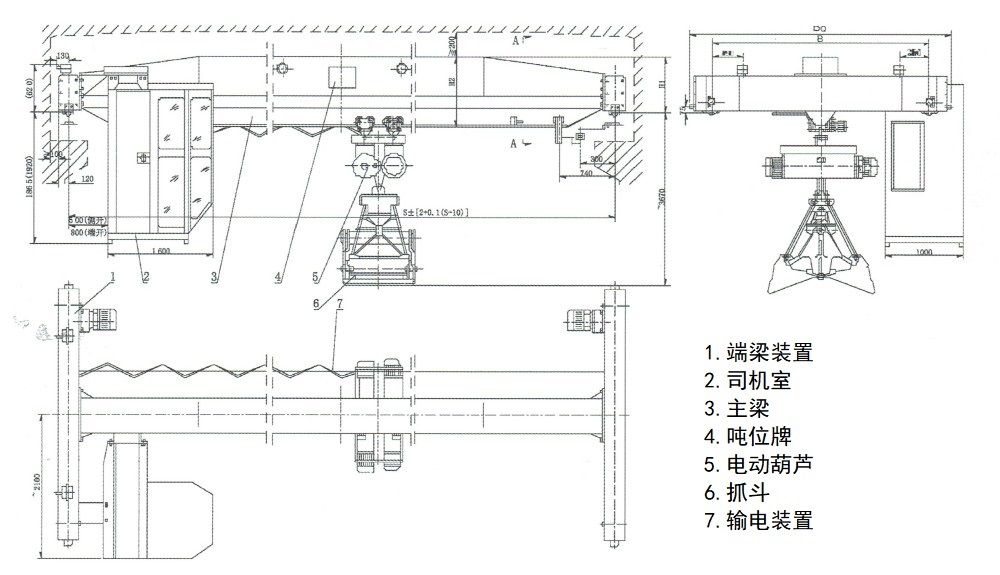

LDZ型3-5噸單梁抓斗起重機外形尺寸圖（帶司機室）
LDZ型3-5噸單梁抓斗起重機技術參數及外形尺寸表
| 起重量 | 3噸 | 5噸 | |||||||||||||||||
| 起升高度 | 18 | 18 | |||||||||||||||||
| 起升速度(m/min) | 16 | 16 | |||||||||||||||||
| 物料假比重 | 1 | ≤1 | |||||||||||||||||
| 工作級別 | A3 | A3 | |||||||||||||||||
| 運行速度 | 大車 | 30（地面操縱）； 75（操縱室操縱） | 30（地面操縱）； 75（操縱室操縱） | ||||||||||||||||
| 小車 | 20:30 | 20:30 | |||||||||||||||||
| 抓斗 | 型號 | 自重 | 容積 | 型號 | 自重 | 容積 | |||||||||||||
| 201 | 2.3 | 0.75 | 301 | 3.1 | 1.5 | ||||||||||||||
| 電動機 | 用途 | 型號 | 功率 | 轉速（r/min） | 型號 | 功率 | 轉速（r/min） | ||||||||||||
| 起升 | ZD141-4 | 4.5 | 1380 | ZD141—4 | 7.5 | 1400 | |||||||||||||
| 開閉 | ZD141—4 | 4.5 | 1380 | ZD141—4 | 7.5 | 1400 | |||||||||||||
| 大車運行地面/操縱室 | YSE802-4 / ZDR12-4 | 2×0.8/2×1.5 | 1380 | YSE802-4/ ZDR12-4 | 2×0.8/ 2×1.5 | 1380 | |||||||||||||
| 小車運行 | ZDY21-4 | 2×0.8 | 1380 | ZDY21-4 | 2×0.8 | 1380 | |||||||||||||
| 跨度 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 19.5 | 22.5 | 7.5 | 9.0 | 10.5 | 12 | 13.5 | 15 | 16.5 | 19.5 | 22.5 | |
| 起重機總重地面 | 4.18 | 4 .33 | 4.48 | 4 .68 | 4.89 | 5.55 | 5.75 | 6.85 | 0.13 | 5.24 | 5.41 | 5.58 | 6.12 | 6.37 | 6.89 | 0.12 | 0.67 | 8.75 | |
| 起重機總重操縱室 | 4.58 | 4.73 | 4.88 | 5.08 | 5.29 | 5.95 | 6.15 | 6.98 | 7.53 | 5.64 | 5.81 | 5.98 | 6.52 | 6.77 | 7.29 | 7.52 | 8.07 | 9.15 | |
| 最大輪壓（KN)地面 | 21.52 | 21.92 | 22.32 | 22.82 | 23.42 | 25.02 | 25.52 | 28.03 | 29.43 | 32.83 | 33.23 | 33.63 | 35.03 | 35.73 | 37.04 | 37.64 | 39.34 | 42.04 | |
| 最大輪壓（KN)操縱室 | 24.5 | 24.9 | 25.3 | 25.8 | 26. 4 | 28.0 | 28.5 | 31.0 | 32.0 | 35.8 | 36.2 | 36.6 | 38.0 | 38.7 | 40.0 | 40.6 | 42.3 | 45.0 | |
| 基本尺寸 | B | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | ||||||||||||
| Ba | 2500 | 3000 | 3500 | 2500 | 3000 | 3500 | |||||||||||||
| H | ~3670 | ~3630 | |||||||||||||||||
| H1 | 530 | 580 | 660 | 745 | 820 | 580 | 660 | 785 | 820 | 875 | |||||||||
單梁抓斗橋式起重機廠家
LDZ型電動單梁起重機可配套機械、電動、液壓等抓斗進行作業，廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多國標/非標/專用電動抓斗起重機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
