LDY型冶金電動單梁起重機技術參數10噸冶金單梁起重機參數表
LDY型冶金單梁起重機主要用于吊運熔融金屬的冶金、鑄造場所，其配套起升機構為YH型冶金電動葫蘆，起重量≤10t，我廠小編為大家分享下10噸LDY型單梁冶金起重機的技術參數，以便大家進行參考。

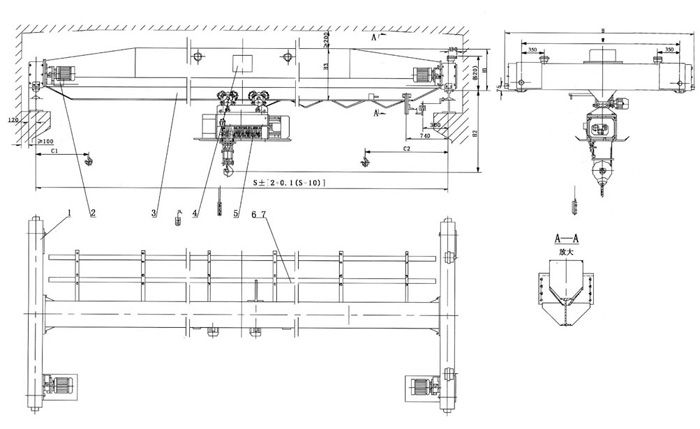

冶金單梁起重機結構圖：
圖中：1.端梁裝置 2.銘牌 3.主梁 4.噸位牌 5.YH電動葫蘆 6.輸電裝置
冶金單梁起重機技術參數
| 起重機運行結構 | 運行速度(m/min) | 20 | 30 | |
| 速比 | 58.95 | 39.42 | ||
| 電動機 | 型號 | 錐形鼠籠 | ||
| 功率 | 0.8×2、1.5×2 | |||
| 轉速(r/min) | 1380 | |||
| 起升結構(電動葫蘆) 及運行結構 | 電動葫蘆形式 | YH | ||
| 起升速度(m/min) | 8(7) | |||
| 起升高度H(m) | 9、12、15、18、20 | |||
| 運動速度(m/min) | 20 | |||
| 電動機 | 錐形鼠籠型 | |||
| 工作制度 | 中級 JE=20% | |||
| 電源 | 380V 50HZ | |||
| 車輪直徑 | 270 400 | |||
| 軌道面寬 | 37-70 | |||
10噸單梁冶金起重機參數表：
| 噸位 | 跨度 | 整車總量地操 | 最大輪壓(kN) | 最小輪壓(kN) | 踏面至主梁頂H1 | 踏面至鉤中心H2 | 主梁總高H3 | 端梁輪距W | 端梁總長B | 吊鉤左極限C1 | 吊鉤有極限C2 |
| 10 | 7.5 | 3.55 | 50.8 | 6.5 | 820 | 1780 | 1000 | 2000 | 2500 | 15001 | 2100 |
| 8 | 3.63 | 51.7 | 6.6 | ||||||||
| 8.5 | 3.72 | 52.6 | 6.8 | ||||||||
| 9 | 3.81 | 53.4 | 7.0 | ||||||||
| 9.5 | 3.90 | 54.1 | 7.2 | ||||||||
| 10 | 3.99 | 54.7 | 7.4 | ||||||||
| 10.5 | 4.07 | 55.4 | 7.6 | ||||||||
| 11 | 4.16 | 56.0 | 7.7 | ||||||||
| 11.5 | 4.39 | 56.9 | 8.3 | 1825 | 1100 | ||||||
| 12 | 4.48 | 57.4 | 8.5 | ||||||||
| 12.5 | 4.58 | 57.9 | 8.7 | ||||||||
| 13 | 4.67 | 58.4 | 8.9 | ||||||||
| 13.5 | 4.76 | 58.9 | 9.1 | ||||||||
| 14 | 4.86 | 59.3 | 9.4 | ||||||||
| 14.5 | 5.15 | 60.3 | 10.1 | 1865 | 1140 | 2500 | 3000 | ||||
| 15 | 5.24 | 60.7 | 10.3 | ||||||||
| 15.5 | 5.34 | 61.1 | 10.5 | ||||||||
| 16 | 5.44 | 61.6 | 108 | ||||||||
| 16.5 | 5.54 | 62.0 | 11.0 | ||||||||
| 17 | 5.64 | 62.4 | 11.2 | ||||||||
| 17.5 | 6.44 | 64.5 | 13.2 | 925 | 1925 | 1250 | |||||
| 18 | 6.55 | 64.9 | 13.5 | ||||||||
| 18.5 | 6.67 | 65.3 | 13.8 | ||||||||
| 19 | 6.79 | 65.8 | 14.1 | ||||||||
| 19.5 | 6.91 | 66.2 | 14.4 | ||||||||
| 20 | 8.31 | 69.8 | 17.9 | 1100 | 1850 | 1350 | 3000 | 3500 | |||
| 20.5 | 8.46 | 70.3 | 18.2 | ||||||||
| 21 | 8.61 | 70.7 | 18.6 | ||||||||
| 22.5 | 8.76 | 71.2 | 18.9 |
