LZ型抓斗單梁橋式起重機
單梁抓斗起重機介紹
LZ型單梁抓斗橋式起重機與CD、MD型鋼絲繩電動葫蘆或者環鏈葫蘆配套使用，起重量有1噸、2噸、3噸、5噸、10噸、16噸、20噸、32噸（T）等，跨度7.5-22.5米，并承接非標噸位、跨度的設計制造。工作級別A3/A4/A5，工作環境-25~+40℃。
單梁抓斗起重機圖片
單梁抓斗起重機適用范圍
LZ型單梁抓斗橋式起重機是在LDA電動單梁起重機的基礎上設計的一種以抓斗抓取進行吊運的電動單梁起重機，產品主要用于工廠、倉庫、料場等散料場合抓取調運吊運貨物，禁止在易燃易爆、腐蝕性介質環境中使用。
單梁抓斗起重機操作方式
LZ型單梁抓斗橋式起重機設有地面和操縱室兩種操作形式。地面分為有線按鈕控制和無線遙控器控制，操縱室有開式、閉式兩種，可根據實際情況分為左或右面安裝兩種形式，入門方向有側面及端面兩種，以滿足用戶在各種不同需要的情況下進行選擇。
單梁抓斗起重機說明
- 產品名稱：?jiǎn)瘟鹤ザ菲鹬貦C(jī)
- 別名別稱：抓斗吊/抓斗天車/抓斗航車
- 型號規格：LZ系列
- 所屬類別：抓斗單梁橋式
- 產品產地：河南新鄉
- 非標定制：可非標定制
- 動力形式：三相交流380V-50Hz
- 是否現貨：定制生產
- 生產周期：20~30天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修
單梁抓斗起重機參數

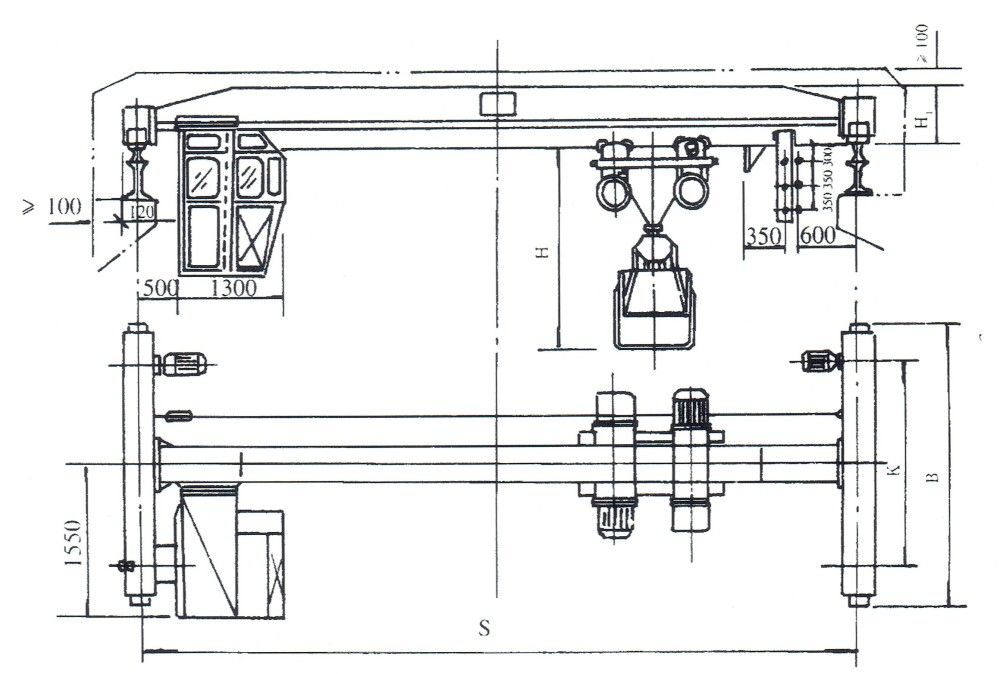

LZ型單梁抓斗起重機產品結構示意圖
LZ型單梁抓斗起重機技術參數及主要尺寸表
| 起重量 | 3 | 5 | |||||||||||||||||||
| 起升高度 | 18 | 18 | |||||||||||||||||||
| 起升速度(m/min) | 16 | 16 | |||||||||||||||||||
| 物料比重 | 1 | ≤1 | |||||||||||||||||||
| 工作制度 | JC=25% | A8(中級) | |||||||||||||||||||
| 運行速度 | 大車 | 30(地面操縱);75(操縱室操縱) | 30(地面操縱);75(操縱室操縱) | ||||||||||||||||||
| 小車 | 20;30 | 20;30 | |||||||||||||||||||
| 抓斗 | 型號 | 自重 | 容積(m3) | 型號 | 自重 | 容積(m3) | |||||||||||||||
| 201 | 1.217 | 0.75 | 301 | 2.205 | 1.5 | ||||||||||||||||
| 電動機 | 用途 | 型號 | 自重 | 轉速(r/min) | 型號 | 自重 | 轉速(r/min) | ||||||||||||||
| 起升 | ZD 32-4 | 4.5 | 1380 | ZD,41-4 | 7.5 | 1400 | |||||||||||||||
| 開閉 | ZD 32-4 | 4.5 | 1380 | ZD,41-4 | 7.5 | 1400 | |||||||||||||||
| 大車運行 地面/操縱室travclling of trolleyfloor/control room | ZDY21-4/ZDR12-4 | 2×0.8/2×1.5 | 1380 | ZDY21-4/ZDR12-4 | 2×0.8/2×1.5 | 1400 | |||||||||||||||
| 小車運行 | ZDY21-4 | 2×0.8 | 1380 | ZDY21-4 | 2×0.8 | 1380 | |||||||||||||||
| 跨度 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 19.5 | 22.5 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 19.5 | 22.5 | |||
| 起重總量地面/操縱室 | 4.18/4.58 | 4.33/4.73 | 4.48/4.88 | 4.68/5.08 | 4.89/5.29 | 5.55/5.95 | 5.75/6.15 | 6.85/6.98 | 7.13/7.53 | 5.24/5.64 | 5.41/5.81 | 5.58/5.98 | 6.12/6.52 | 6.37/6.77 | 6.89/7.29 | 7.12/7.52 | 7.67/8.07 | 8.75/9.15 | |||
| 最大輪壓地面/操縱室 | 2.15/2.45 | 2.19/2.49 | 2.23/2.53 | 2.28/2.58 | 2.34/2.64 | 2.50/2.80 | 2.55/2.85 | 2.80/3.10 | 2.94/3.24 | 3.28/3.58 | 3.32/3.62 | 3.36/3.66 | 3.50/3.80 | 3.57/3.87 | 3.70/4.00 | 3.76/4.06 | 3.93 /4.204.23/ 4.50 | ||||
| 基本尺寸 | K | 2000 | 2500 | 3000 | 2000 | 2500 | 3000 | ||||||||||||||
| B | 2500 | 3000 | 3500 | 2500 | 3000 | 3500 | |||||||||||||||
| H | -3670 | -3630 | |||||||||||||||||||
| H1 | 530 | 580 | 660 | 745 | 820 | 580 | 660 | 785 | 820 | 875 | |||||||||||
單梁抓斗起重機廠家
LZ型電動單梁起重機可配套機械、電動、液壓等抓斗進行作業，生產廠家并提供防爆型抓斗橋式起重機和非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務，更多國標/非標/專用電動抓斗起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
