HQ系列氣動葫蘆介紹HQ型氣動鏈條葫蘆參數表
氣動葫蘆產品介紹：
氣動葫蘆主要適用于石油、化工、煤礦等高爆粉塵的特殊環境，對防爆有等級要求的場合。氣動葫蘆是理想的防爆起重設備，是電動葫蘆的升級換代產品，承載范圍根據型號不同從250公斤到30噸。
氣動葫蘆只需提供一定壓力的壓縮空氣便能驅動。還具有斷氣保護功能，在突然斷氣情況下，保證工件不下降、掉落。配合各種非標夾具，氣動葫蘆可以實現起吊各種形狀的工件。安裝形式可以配合懸臂吊或?qū)к墎韺崿F(xiàn)移動。常用的氣動葫蘆有葉片式、活塞式和氣缸式三種。
運用于石油、化工、煤礦、紡織、倉儲、家用電器生產線、汽車制造生產線及船舶修造等行業中，是企業安全生產，降不可少的設備。
氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉，經變速（減速）增大了扭矩后完成起吊工作的。
HQ氣動葫蘆系列氣動葫蘆負載1000kg~5000kg,體積小,自重輕,無火花和觸電,使用方便安全。
1 氣動葫蘆是目前世界上z為理想的起重設備。在工業發達早已被采用。它具有電動葫蘆不可比擬的優點：
a 、蒸汽、抗高粉塵。
b 體積小、輕便，重量為電動葫蘆的1/3~1/8。

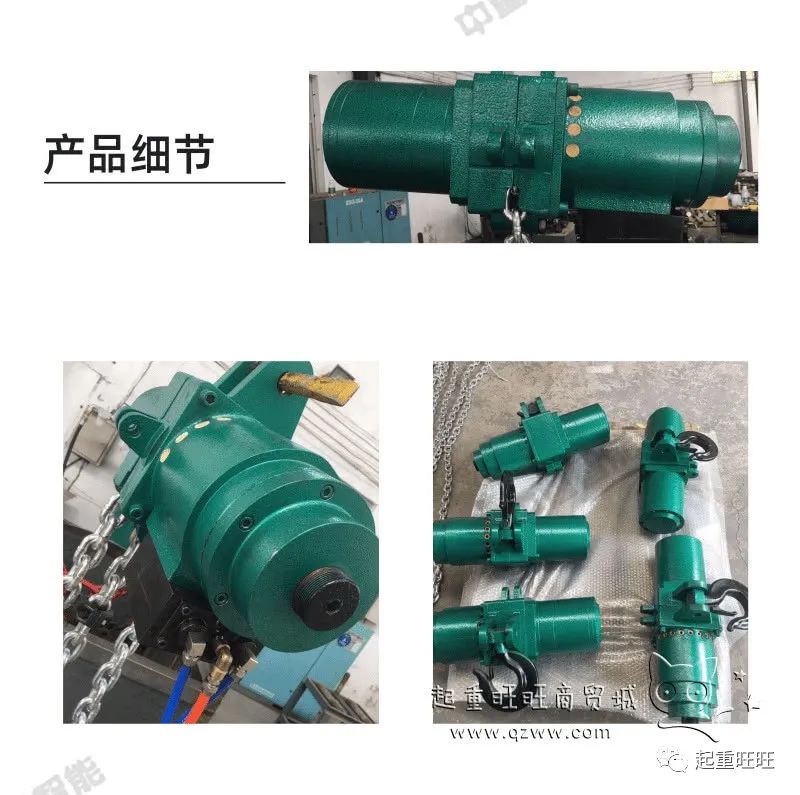

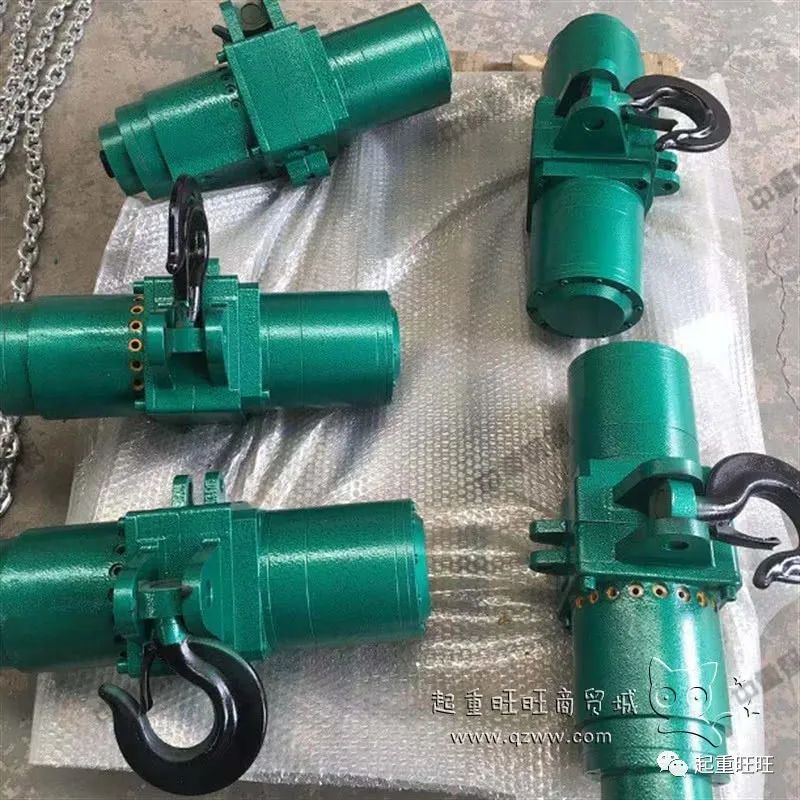

氣動葫蘆產品構成：
1.手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通?；蚴掷K式操作
拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。
2.主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。
3.氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。
4.吊 掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。
5.減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。
6.剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。
7.連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
| HQ02 | HQ03 | HQ04 | HQ05 | HQ06 | HQ07 | HQ08 | HQ09 | HQ10 | HQ11 | HQ12 | HQ13 | HQ14 | HQ15 | HQ16 | |
| 起重噸位 | 0.125 | 0.25 | 0.5 | 1 | 2 | 3.2 | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 |
| 載荷升速(m/min) | 11 | 9 | 7 | 4 | 4 | 3 | 1.2 | 1.0 | 0.8 | 1.0 | 0.8 | 0.6 | 0.5 | ||
| 載荷升速(m/min) | 12 | 10 | 8 | 5 | 4 | 3 | 1.2 | 1.0 | 1.0 | 1.0 | 0.8 | 0.6 | 0.5 | ||
| 馬達功率()ps | 0.9 | 2.2 | 3.2 | 5.5 | 9 | 9 | 18 | 15 | 18.4 | ||||||
| 耗氣量(m3/min) | 1 | 1.86 | 2.56 | 3.6 | 6.8 | 13.5 | 16.5 | 20.5 | |||||||
| 工作氣壓(Mpa) | ≥0.05 | ||||||||||||||
| 工作制度 | 100% | ||||||||||||||
| 整機重量(Kg) | 16 | 18 | 28 | 32 | 44 | 58 | 126 | 245 | 320 | 978 | 1100 | 1250 | 1400 | 1500 | 1980 |
| 閉合高度 | 320 | 430 | 480 | 610 | 637 | 668 | 814 | 975 | 1100 | 1380 | 1450 | 1600 | 1780 | 1950 | |
| 推薦工字鋼號 | 10-18 | 16-18 | 16-22 | 18-28 | 28-36 | 36-50 | 40-63c | 55c-63c | |||||||
| 葫蘆長 | 251 | 337 | 346 | 425 | 438 | 448 | 514 | 700 | 1500 | 1650 | 1760 | 1800 | 1980 | ||
| 葫蘆寬 | 260-287 | 280-305 | 297-311 | 455-495 | 520 | 745 | 780 | 900 | 1350 | 1500 | |||||
| 葫蘆高 | 240 | 300 | 400 | 560 | 980 | 1100 | 1250 | 1500 | 1680 | 1760 | 2000 | ||||
| 葫蘆氣源管內徑 | φ12φ14φ16φ18φ22φ25φ32 | 管徑依照起重噸位及運行距離變化而選擇 |
| 小車氣源管內徑 | φ8φ10φ12φ13φ16 | |
| 操縱氣源管內徑 | φ4φ6φ8φ10φ12 |

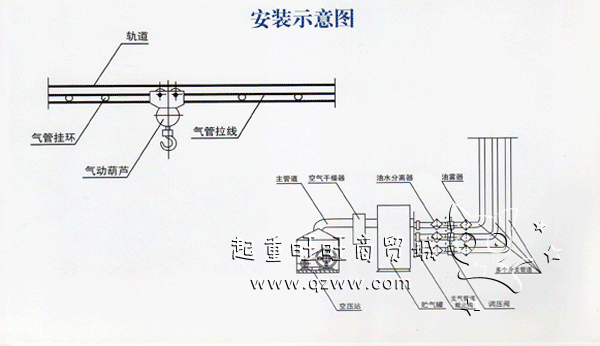

氣動葫蘆安裝示意圖
一、氣動葫蘆的特點：
1.無防爆要求，徹底解決起重設備防爆問題
2.節省能源，動力采用壓縮空氣無介質泄露無環境污染可做利清潔化生產。
3.可以連續，頻繁作業，具作業穩定可靠。
4.可進行無極調速運行速度通過手閥門調整簡便靈活。
5.起升機構具有過載保護裝置，保證減速器工作正常。
6.制動迅速可靠，保證安全生產。
二、氣動葫蘆用途：
由于氣動葫蘆的防爆性能良好，它在國外工業化國家被廣泛地應用在化工、紡織、噴漆、物流、碼頭等易燃、易爆、高溫、高粉塵、腐蝕性強的作業場所。由于它具有高頻率，無極變速的特點，深受產量大，連續作業性強的汽車、拖拉機、電機、電冰箱等制造行業以及物流行業的青睞。特別是一些工業發達的國家明確規定，石油、化工、汽車、礦山等易燃易爆場合，必須強制使用氣動葫蘆。
三、氣動葫蘆結構原理：
環鏈氣動葫蘆總成由三部分組成
1.起吊機構
起吊機構包括氣動馬達、行星減速器、吊掛總成、制動器、起重鏈條、吊鉤總成和主控閥。起吊機構通過控制主控閥,來實現起吊重物的升、降，通過開閉制動器達到起升、下降定位制動.確保起吊作業的安全，起吊機構整體可固定使用,也可置于行走機構下方移動使用。
2.行走機構
行走機構采用氣動行走小車，由主動車輪、被動車輪、墻板組成,通過主控閥控制氣動馬達、行星減速器驅動主動車輪行走,實現起吊重物的水平移動。
3.配氣系統
配氣系統是以壓縮空氣作為動力源，控制氣路操縱葫蘆的起升和行走。
