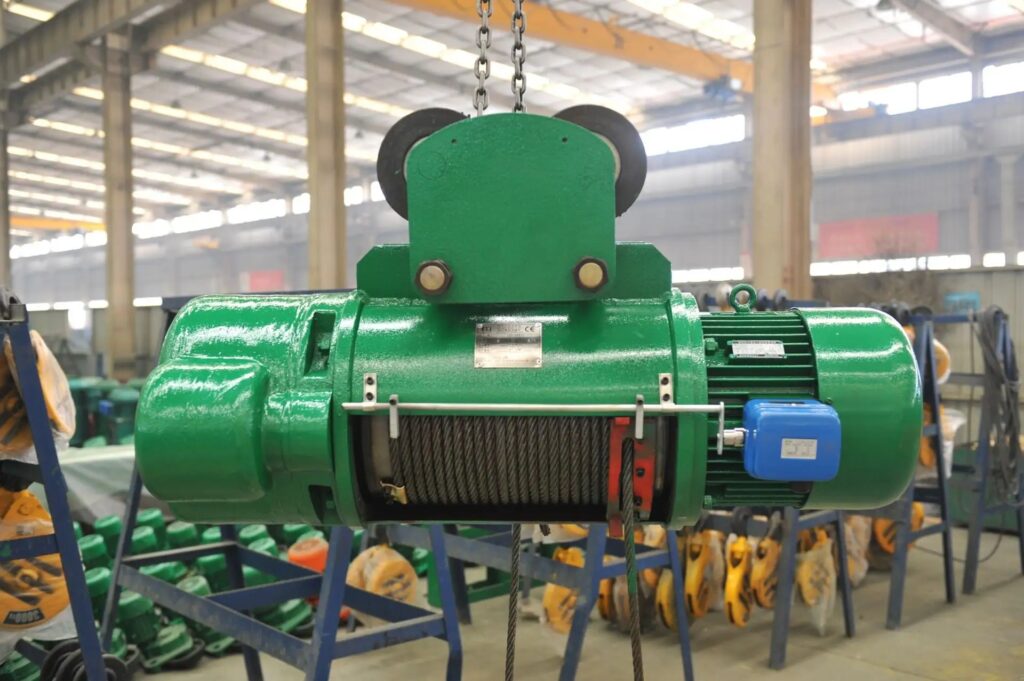

CD1型3噸鋼絲繩電動葫蘆參數表3噸電動葫蘆技術參數
3噸CD1型鋼絲繩電動葫蘆技術參數表包含：CD1型3T鋼絲繩電動葫蘆型號、起重量、CD1型3噸鋼絲繩電動葫蘆起升高度、起升速度、運行速度、鋼絲繩（繩徑，規格，長度）、運行軌道（工字鋼型號，Z小曲率半徑）、電源（額定電壓、額定頻率）、工作級別、起升電機（型號、額定功率、額定轉速、額定電流）、運行電機（型號、額定功率、額定轉速、額定電流）、基本尺寸、CD1型3噸鋼絲繩電動葫蘆自重（固定式自重、小車式自重）。
3噸電動葫蘆技術參數
| 型 號 規 格 | CD13-6 | CD13-9 | CD13-12 | CD13-18 | CD13-24 | CD13-30 | |||
| 起 重 量 | 噸 | 3 | |||||||
| 起升高度 | 米 | 6 | 9 | 12 | 18 | 24 | 30 | ||
| 起重速度 | 米/分 | 8 | |||||||
| 運行速度 | 米/分 | 20 | |||||||
| 鋼 絲 繩 | 繩 徑 | 毫 米 | 13 | ||||||
| 規格(GB1102-74) | 6×37-13 | ||||||||
| 長度 | 米 | 17 | 23 | 29 | 41 | 53 | 65 | ||
| 運行 軌道 | 工字鋼型號 (GB706-88) | 20a-32c | |||||||
| Z小曲率半徑 | 米 | 2.0 | 2.5 | 3.0 | 4.0 | ||||
| 電 源 | 額定電壓 | 伏 | 三相交流380 | ||||||
| 額定頻率 | 赫茲 | 50 | |||||||
| 機構工作級別 | M3 | ||||||||
| 結合次數 | 次/時 | 120 | |||||||
| 起 重 電 機 | 型 號 | ZD132-4 | |||||||
| 額定功率 | 千瓦 | 4.5 | |||||||
| 額定轉速 | 轉/分 | 1380 | |||||||
| 額定電流 | 安 | 11 | |||||||
| 運 行 電 機 | 型 號 | ZDY112-4 | |||||||
| 額定功率 | 千瓦 | 0.4 | |||||||
| 額定轉速 | 轉/分 | 1380 | |||||||
| 額定電流 | 安 | 1.25 | |||||||
| 基 本 尺 寸 | 固 定 式 A 型 | L | 毫米 | 930 | 1033 | 1136 | 1342 | 1548 | 1754 |
| l’ | 毫米 | 451 | 554 | 657 | 863 | 1069 | 1275 | ||
| f’ | 毫米 | 890 | |||||||
| B’ | 毫米 | 264 | |||||||
| ? | 毫米 | 25 | |||||||
| δ | 毫米 | 18 | |||||||
| a | 毫米 | 240 | |||||||
| g | 毫米 | 343 | |||||||
| h | 毫米 | 175 | |||||||
| 電 動 小 車 式 | l1 | 毫米 | 205 | ||||||
| l2 | 毫米 | – | 350 | 556 | 762 | 968 | |||
| f | 毫米 | 961 | 1064 | ||||||
| Bmax | 毫米 | 935 | |||||||
| 固定式(A)型總重 | 公斤 | 230 | 245 | 260 | 290 | 320 | 350 | ||
| 電動小車式(D型)總重 | 公斤 | 300 | 320 | 360 | 390 | 420 | 450 |
