JK系列電控快速卷揚機JK型電動快速料車卷揚機
卷揚機介紹
JK型電控快速卷揚機型號規格有：JK0.5、JK1、JK1.6、JK2、JK3.2、JK3.2B、JK5、JK5B、JK8、JK10型，它主要用于建筑施工中的物料提升、遷移重物和起重機上作為主起升，市井架、龍門架和起升小車專用提升卷揚機。適用于建筑、礦區起重及工廠的土木建筑施工工程及小型設備安裝。
卷揚機說明
- 產品名稱：電控快速卷揚機
- 別名別稱：鉸車
- 型號規格：JK
- 所屬類別：電動卷揚機
- 產品產地：河南新鄉
- 非標定制：承接非標制造
- 動力形式：三相交流380V-50Hz
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無/包裝另計
- 供貨范圍：全國
- 送達方式：自提/代辦貨運
- 是否安裝：安裝另計
- 售后方式：一年保修

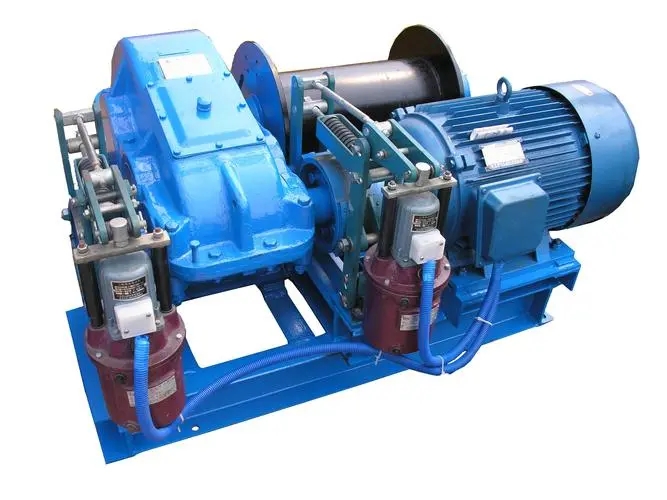

卷揚機圖片
卷揚機參數
JK型電控快速卷揚機技術參數
| 基礎參數 型號 | 額定拉力 (KN) | 額定速度 （m/min） | 容繩量 (m) | 鋼絲繩直徑 (mm) | 電機型號 | 電機功率 (KN) | 外形尺寸 (mm) | 整機質量 weight (kg) |
| JK0.5 | 5 | 22 | 190 | Φ7.7 | Y100L-4 | 3 | 620x701x417 | 200 |
| JK1 | 10 | 22 | 100 | Φ9.3 | Y112M-4 | 4 | 620x701x417 | 300 |
| JK1.6 | 16 | 24 | 150 | Φ12.5 | Y132S-4 | 5.5 | 945x996x570 | 500 |
| JK2 | 20 | 24 | 150 | Φ13 | Y132M-4 | 7.5 | 945x996x570 | 550 |
| JK3.2 | 32 | 25 | 290 | Φ15.5 | YZR180L-6 | 15 | 1325x1335x840 | 1011 |
| JK3.2B | 32 | 30 | 250 | Φ15.5 | YZR200L-6 | 22 | 1900x1738x985 | 1500 |
| JK5 | 50 | 30 | 300 | Φ21.5 | YZR225M-6 | 30 | 1900x1620x985 | 2050 |
| JK5B | 50 | 25 | 210 | Φ21.5 | YZR225M-8 | 22 | 2250x2500x1300 | 2264 |
| JK8 | 80 | 25 | 160 | Φ26 | YZR280S-8 | 45 | 1533x1985x1045 | 3000 |
| JK10 | 100 | 30 | 300 | Φ30 | YZR315S-8 | 55 | 2250x2500x1300 | 5100 |
JK型電動快速料車卷揚機技術參數
| 規格 | 1.5（雙） | 2（雙） | 3 | 3.5（單） | 3.5（雙） | 4（單） | 5（雙） | 6（雙） | 6（雙） | 8.5（雙） | 9（雙） |
| 圖號 | LYSCJ2-15 | LYSCJ2-20 | CJ2-002改 | 通70-006冶2 | DT99-2G1 | B1冶37.0 | Db271改 | 鐵1122 | Db271改（濟02） | LYKJ-85 | 60-02001J4改 |
| 有效容積 （m3） | 0.6 | 0.6 | 1 | 1 | 1 | 1.3 | 1.4 | 3.2 | 2 | 3.2 | 3.8 |
| 正常卷揚能力 (kg) | 1471 | 1961 | 4000 | 4200 | 6000 | 5500 | 8500 | 0006 | |||
| Z大卷揚能力 (kg) | 3000 | 3400 | 3400 | 5000 | 5000 | 6000 | 9000 | 12000 | |||
| 卷揚速度 (m/a) | 0.87 | 1.08 | 1.2 | 1.33 | 1.37 | 1.37 | 1.96 | 2.0 | 1.54 | 0-2.05 | 2.26 |
| 有效揚程 (mm) | 25 | 25 | 36 | 36.6 | 43 | 43 | 50 | 54 | 64 | ||
| 卷筒直徑 (mm) | 400 | 450 | 502.5 | 680 | 700 | 700 | 800 | 1200 | 800 | 1200 | 1850 |
| 鋼繩直徑 (mm) | 14 | 14 | 18.5 | 20 | 19.5 | 20 | 22 | 28 | 24 | 30 | 32.5 |
| 電動機 | YZR180L-6 N=15KW | YZR200L-6 N=22KW | YZR280M-8 N=45KW | YZR280M-10 N=45KW | YZR315S-8 N=56KW | YZR315M-10 N=55KW | YZR315M-8 N=72KW | Z4-315-31 N=132KW | YZR355L2-10 N=110KW | YTSP355L-8 N=200KW | YP400L-10 N=220KW |
| 控制器 | LK4-168/4 | LK4-168/4 | LK4-188/4 | LK4-168/4 | LK4-188/3 | LK4-168/4 | LK4-168/3 | LK4-168/3 | ZNLK-8 | LK23-24/13 | ZNLK4-024 |
| 限位開關 | LX29-400/90 | LX-12-個 | LX4-12兩個 | ||||||||
| 制動器 | YWZ-300/25 | YWZ-300/25 | DT=400j | YWZ-400/90 | YWZ25-500/121 | YWZ-400/90 | YWZ25-500/201 | YWZ2-600/201 | YWZ5-500/201 | YWZ5-630/301 | YWZ5-710/310 |
| 減速器 | ZQ50-25-Ⅲc i=25 | ZP50-50-Ⅲc 1=25 | ZQ65-16-Ⅳ-z =16 | ZQ65-16-Ⅰca i=16 | ZQH85-20-Ⅲi=20 | ZQ75-16LX-z i=13.02 | QJR-D450 -16LXPW | ZL115-6-IV | QJR-D500 -16LXPW i=16 | ZSY500-22.4 | TRC750-25.7- 220 |
| Z大外形尺寸 | 1382×1053 | 1487×1053 | 2027×1675 | 3058×1810 | 2788×2150 | 3850×1780 | 4257×2080 | 7161×2886 | 4685×2215 | 6700×2710 | 6504×3670 |
| 質量 (kg) | 2800 | 4000 | 5310 | 4730 | 7510 | 18600 | 10000 | 1700 | 36009 | ||
| 配套高爐 (㎡3) | 50 | 50 | <100 | 100 | 100 | 120 | 179 | 380 | 450 |
卷揚機說明
卷揚機廠家并提供非標起重量、容繩量、起升/運行速度、控制方式等方面JK型電動快速卷揚機的設計制造、安裝調試、大修改造、修理維修維保等服務，更多防爆、摩擦式、一字型、電控慢速、大噸位等國標/非標/專用卷揚機廠家品牌、技術參數、圖紙設計、施工方案、報價預算請咨詢客服。
