JZK系列剪式抓斗JZK系列抓斗JZK型剪式抓斗
剪式抓斗介紹
? ? ? ?剪式抓斗JZK06、JZK07、JZK12、JZK40、JZK16(4)6、JZK20(5)7.5、JZK25(6.3)9.4、JZK32(8)12、JZK40(10.2)14.5、JZK50(13)17.6、JZK63(16.5)21.8等型號，剪式抓斗是把兩個顎板靠較點的端部延長為繩索式加力臂，兩臂公用一個叫中心較點，剪式抓斗開啟動作依靠放松剪臂處滑輪組的鋼絲繩，收緊支撐繩來完成，關閉動作依靠收緊滑輪組的鋼絲繩，利用杠桿原理增力，使顎板閉合抓取物料，其閉合力矩隨著閉合過程逐漸增加，抓取物料時干凈不漏料，多用在大型橋式卸船機上。
剪式抓斗說明
- 產品名稱：剪式抓斗
- 型號規格：JZK型
- 所屬類別：剪式抓斗抓具
- 產品產地：河南新鄉長垣
- 非標定制：可定制
- 生產周期：20~30天
- 包裝形式：無包裝
- 供貨范圍：全國
- 送達方式：自提或代辦托運
- 是否安裝：安裝另計
- 售后方式：一年保修

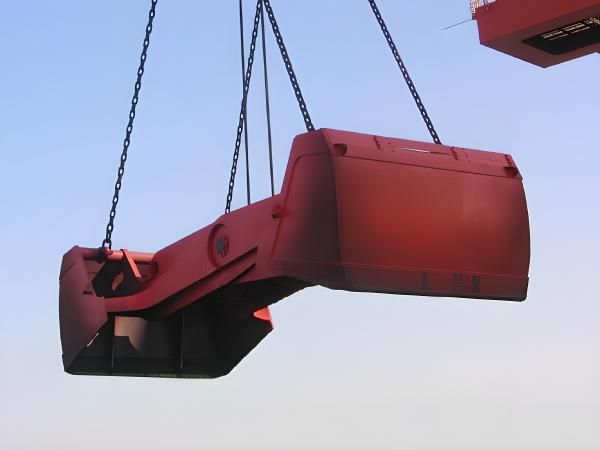

剪式抓斗圖冊
剪式抓斗參數

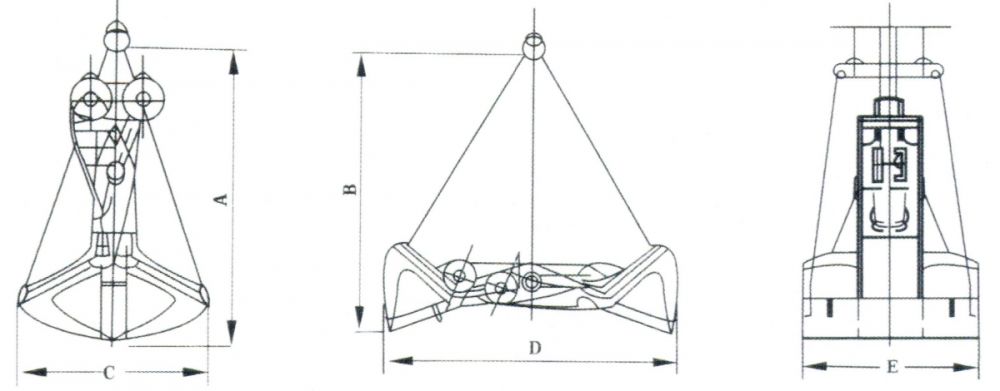

剪式抓斗外形尺寸圖
剪式抓斗技術參數與主要尺寸數據圖
| 型號 | 額定起重量t | 抓斗容積m3 | 自重t | 外形尺寸 | 滑輪直徑 mm | 鋼絲繩直徑 mm | ||||
| A | B | D | E | |||||||
| JZK06 | 1 | 0.6 | 0.45 | 1300 | 1660 | 1000 | 1300 | 1300 | 160 | 11 |
| JZK07 | 1 | 0.75 | 0.51 | 1450 | 1790 | 1050 | 1352 | 1400 | 160 | 11 |
| JZK12 | 3 | 1.25 | 0.87 | 3250 | 3720 | 2100 | 2650 | 1500 | 190 | 13 |
| JZK40 | 10 | 4 | 4.5 | 4250 | 4530 | 2900 | 3750 | 2080 | 450 | 23 |
| JZK16(4)6 | 16 | 4.0 | 6.0 | 4325 | 4475 | 2675 | 4590 | 2000 | 560 | 26 |
| JZK20(5)7.5 | 20 | 5.0 | 7.5 | 4845 | 5000 | 2885 | 5110 | 2200 | 650 | 28 |
| JZK25(6.3)9.4 | 25 | 6.3 | 9.4 | 5450 | 5600 | 3200 | 5730 | 2350 | 720 | 32 |
| JZK32(8)12 | 32 | 8.0 | 12.0 | 6140 | 6290 | 3400 | 6400 | 2600 | 800 | 36 |
| JZK40(10.2)14.5 | 40 | 10.2 | 14.5 | 6920 | 7070 | 3660 | 7200 | 2750 | 880 | 40 |
| JZK50(13)17.6 | 50 | 13.0 | 17.6 | 7785 | 7935 | 3965 | 8065 | 3000 | 920 | 44 |
| JZK63(16.5)21.8 | 63 | 16.5 | 21.8 | 8600 | 8815 | 4300 | 8930 | 3300 | 1120 | 48 |
剪式抓斗廠家
? ? ? ?剪式抓斗生產廠家為廣大用戶提供普通四繩抓斗、四繩派拿抓斗和雙繩抓斗、單繩懸掛抓斗、電動液壓雙瓣/多瓣抓斗（機械式單繩/雙繩/四繩多瓣抓斗）、電動馬達抓斗、電動不銹鋼抓斗（釀造抓斗、酒糟抓斗）、木材抓斗以及繩索式清污矩形抓斗、疏浚抓斗、四繩防漏雙瓣抓斗、無線遙控雙瓣抓斗、半剪式散貨抓斗、挖機專用抓斗等成套抓斗產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用抓斗廠家品牌、技術參數、外形尺寸、設計圖紙、價格請咨詢客服。
