5/5噸10/10噸16/16噸抓斗、電磁兩用橋式起重機主要技術參數

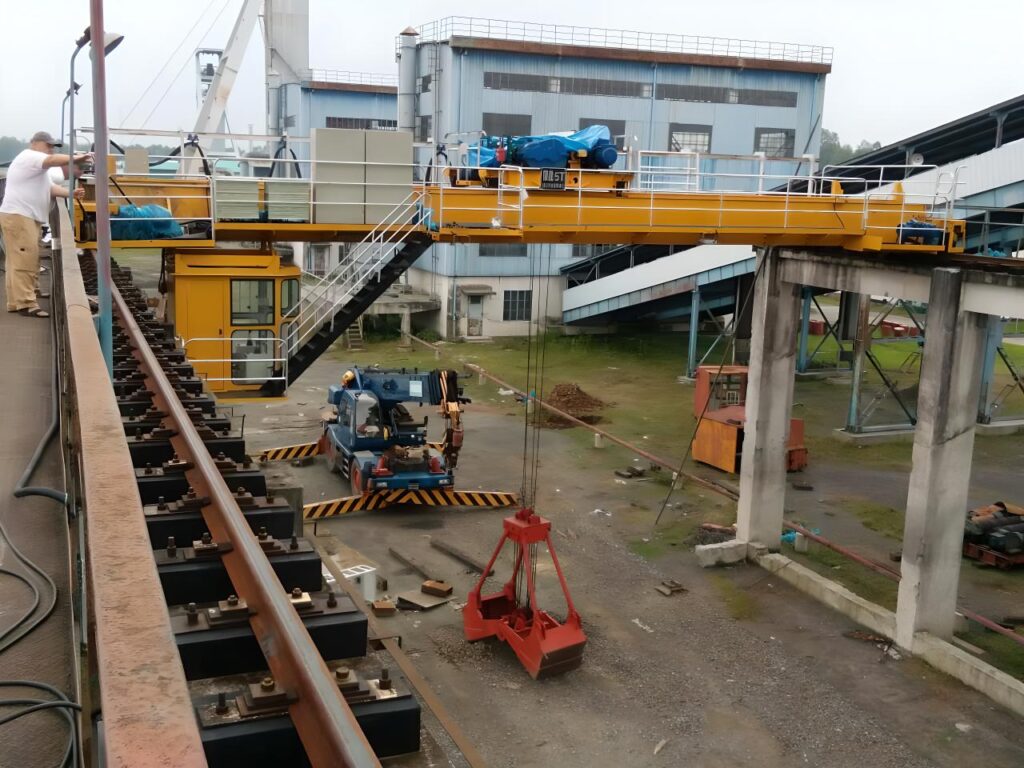

抓斗、電磁兩用橋式起重機是指以抓斗和電磁鐵作為起升吊具的雙梁橋式起重機，該類型起重機具有兩套起升機構，一個使用抓斗抓取物料，另一個使用電磁鐵吊運物料，一般應用于廢鐵回收、加工等場合。該型起重機常用起升噸位有5/5噸、10/10噸、16/16噸，跨度一般小于31.5米，工作級別為A6。我廠小編為大家介紹下5/5T、10/10噸及16/16噸抓斗、電磁兩用橋式起重機的主要技術參數。
5/5噸10/10噸16/16噸抓斗、電磁兩用橋式起重機主要技術參數
| 起重量 | t | 5/5 | 10/10 | 16/16 | |||||||||||||||||||
| 跨度 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
| 最大起升高度 | 抓斗 | m | 20 | 18 | 22 | ||||||||||||||||||
| 電磁 | 16 | 22 | 22 | ||||||||||||||||||||
| 工作級別 | A6 | ||||||||||||||||||||||
| 速度 | 起升 | 抓斗 | m/min | 40.1 | 10.26 | 41.8 | |||||||||||||||||
| 電磁 | 20 | 19.4 | 16.4 | ||||||||||||||||||||
| 小車運行 | 44.6 | 45.6 | 43.2 | ||||||||||||||||||||
| 大車運行 | 93.7 | 113 | 112.5 | 101 | 87.3 | ||||||||||||||||||
| 電機 | 起升 | 抓斗 | Type/ kw | YZR225M-8/22 | YZR208S-10/37 | YZR315M-10/75 | |||||||||||||||||
| 電磁t | YZR200L-6/22 | YZR280S-10/37 | YZR250M2-6/45 | ||||||||||||||||||||
| 小車運行 | YZR132M2-6/3.7 | YZR160M1-6/5.5 | YZR160M2-6/7.5 | ||||||||||||||||||||
| 大車運行 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | YZR200L-8/1.5×2 | ||||||||||||||||||
| 主要尺寸 （mm） | B | 6355 | 6485 | 7090 | 6385 | 6485 | 7145 | 6870 | 7000 | ||||||||||||||
| W | 4000 | 4100 | 5000 | 4000 | 4100 | 5000 | 4800 | 5000 | |||||||||||||||
| Wc | 3550 | 4420 | 5250 | ||||||||||||||||||||
| b | 230 | 250 | 300 | ||||||||||||||||||||
| K | 2000 | 2500 | |||||||||||||||||||||
| H | 1893 | 1943 | 2095 | 2185 | 2418 | 2548 | |||||||||||||||||
| H1 | 2548 | 2608 | 2708 | 2858 | 3008 | 3108 | 3258 | 3408 | 2610 | 2760 | 2770 | 2920 | 3070 | 3220 | 3320 | 2924 | 2944 | 3094 | 3194 | 3294 | |||
| H2 | 735 | 785 | 890 | 880 | 1010 | ||||||||||||||||||
| H3 | 840(MW1-6)1165(MW1-16) | 1165(MW1-16) | 1165(MW1-16)1642(MW1-45) | ||||||||||||||||||||
| S1 | 1520 | 1700(1800) | 2175(2275) | ||||||||||||||||||||
| S2 | 1500 | 1500(1600) | 1575(1675) | ||||||||||||||||||||
| F | 128 | 228 | 328 | 478 | 628 | 728 | 878 | 1028 | 230 | 380 | 380 | 530 | 680 | 830 | 930 | 544 | 564 | 714 | 814 | 914 | |||
| 重量 | 小車 | t | 7.6(8.4) | 12.4(13.3) | 20(21.2) | ||||||||||||||||||
| 總重量 | 室內 | 23.7 | 25.3 | 27.3 | 30.1 | 32.9 | 37.7 | 41.4 | 44.7 | 28.4 | 31.1 | 35 | 38.4 | 43 | 46.8 | 50.4 | 56.7 | 60.8 | 66.5 | 68.3 | 73 | ||
| 室外 | 24.7 | 26.3 | 28.3 | 31.1 | 33.9 | 38.7 | 42.4 | 45.7 | 29.3 | 32.5 | 35.8 | 39.3 | 43.9 | 47.8 | 51.2 | 58.1 | 61.7 | 66.8 | 69.7 | 74.2 | |||
| 最大輪壓 | 室內 | KN | 106 | 113 | 120 | 131 | 134 | 151 | 161 | 171 | 159 | 173 | 186 | 196 | 209 | 219 | 229 | 241 | 253 | 264 | 275 | 283 | |
| 室外 | 111 | 118 | 125 | 136 | 140 | 156 | 166 | 177 | 163 | 177 | 190 | 199 | 213 | 223 | 233 | 245 | 258 | 271 | 281 | 289 | |||
| 抓斗 型號u113109110105106101102127123124119120115116141137138133134129130類型輕型中型重型超重型輕型中型重型超重型輕型中型重型超重型容積m32.51.510.755321.584.83.22.5容重t/m3≤1>1-1.7>1.7-2.5>2.5-3.3≤1>1-1.7>1.7-2.5>2.5-3.3≤1>1-1.7>1.7-2.5>2.5-3.3自重kg263325492615250625682479254648004803486648504913473047937841799381438008815981558305主要尺寸Ba163414441238116020601764152814162350207817921628Bb242521752025187529702670247022303515313529152665Bc312027402900253026902340250039003430359032203380392030804380405042503750395034303630Hp313529353015283529152735281539903747382736403720349035704775460547054455445542854385Hb361533853605325534753125334545604297451741254345391041305530524354834979521948115051 | |||||||||||||||||||||||
| 電磁盤 型號MW1-6MW1-16MW1-16MW1-16MW1-45吸重kg4540333083301433010450自重4601670167016705550直徑rmm7761180118011801650 | |||||||||||||||||||||||
| 薦用鋼軌 | 43kg/m QU70 | QU70 | 90×90 | ||||||||||||||||||||
| 電源 | 三相交流3-PhaseA.C.50Hz 380V | ||||||||||||||||||||||
