新建智能化集裝箱碼頭對裝卸設備的定位精度、作業精準性要求較高，故堆場堆碼垛、裝卸車作業設備大多采用自動化軌道式龍門起重機（以下簡稱“ARMG”）。目前國內外自動化集裝箱堆場中ARMG應用最為廣泛，技術最為成熟。ARMG因有無懸臂分為單懸臂、雙懸臂、無懸臂3種機型，不同項目應根據港內水平運輸設備選型、集疏運方式和陸域用地條件不同選擇適用的機型。

本文結合天津港C段智能化集裝箱碼頭堆場雙懸臂ARMG選型，介紹不同軌距的ARMG的裝卸工藝布置及對應的技術指標，以便為自動化集裝箱碼頭ARMG設備選型提供參考。

1、智能化集裝箱碼頭堆場ARMG選型

為更好適應集裝箱運輸“大進大出”的物流特點，智能化集裝箱碼頭采用集卡可進入堆場相應垛位、貝位的原則，堆場堆碼垛、裝卸車選用雙懸臂ARMG的邊裝卸作業方式，能夠達到海陸側分開作業，且海側為全自動化作業。有利于交通組織和生產運營管理，整個碼頭裝卸工藝系統的自動化智能化程度高、效率高、節能環保效果優。

自動化堆場裝卸設備采用雙懸臂軌道橋，結合工程平面布局情況，軌距確定為34m。吊具下起重量41t，軌距內布置11排箱，堆箱高度“堆6過7”，軌道橋兩側懸臂下各布置1條作業車道及1條超車道，相鄰兩條堆場軌道中心距離分別為21m/23m，見圖1。

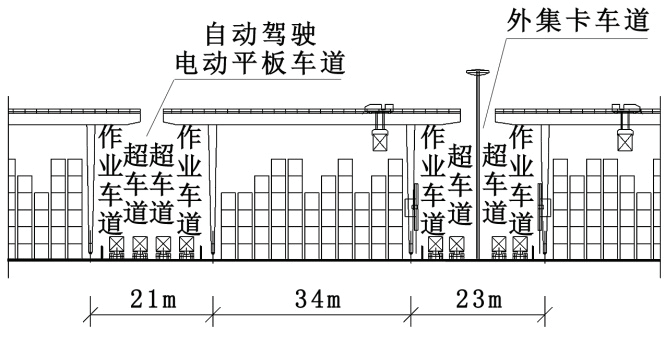

圖1自動化堆場ARMG工藝斷面圖

2、不同軌距ARMG機型列舉及性能對比

2.1全球投入使用雙懸臂ARMG軌距數據

經不完全統計，全球已投入使用的雙懸臂ARMG軌距多在28.4~42.5m，跨內9~14排箱，軌距越小，裝卸效率越高，能耗越低，同時堆箱量也越低。其中軌距31m，跨內10排箱機型占比46%，見圖2，其制造和使用經驗最為成熟，安全可靠，制造工期更有保障，利于生產作業，設備自重小，能耗低。

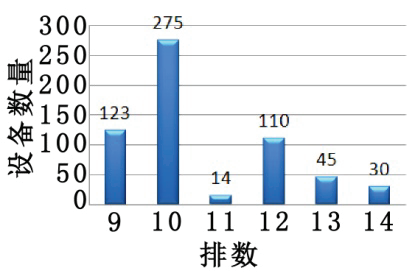

（a）ARMG數量

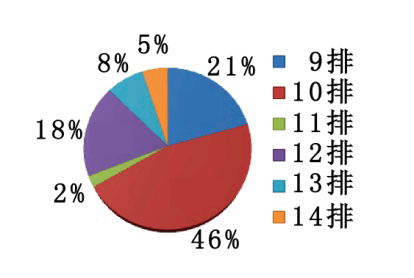

（b）不同軌距占比

圖2全球雙懸臂ARMG數量及不同軌距占比

2.2國內智能化集裝箱碼頭ARMG軌距參數

1）廈門遠海智能化集裝箱碼頭

廈門港海滄港區14~17號泊位集裝箱碼頭工程，碼頭岸線長度1508m，建設4個10萬t級集裝箱泊位，水工結構預留15萬t級。最初設計4個泊位均采用常規集裝箱碼頭裝卸工藝系統，實施階段14號泊位及后方陸域改造為智能化集裝箱碼頭裝卸工藝系統（雙小車集裝箱裝卸橋+AGV+ARMG工藝系統）。堆場裝卸設備選用ARMG，每條堆箱區均配備2臺ARMG，吊具下起重量為40.5t，軌距23.47m，軌內布置7排集裝箱，堆5過6。

2）青島港前灣港區迪拜環球碼頭

青島港前灣港區迪拜環球碼頭智能化升級工程，碼頭岸線長度1320 m，建設10萬t級和3萬t級集裝箱泊位各2個，水工結構均按靠泊10萬t集裝箱船舶設計。裝卸工藝系統采用“雙小車岸邊集裝箱裝卸橋+LAGV+ARMG”工藝系統，每智能化箱區配置2臺無懸臂ARMG，ARMG吊具下起重量41t，軌距28.5m，跨內布置9排箱，堆5過6。

3）上海國際航運中心洋山深水港區四期智能化集裝箱碼頭

上海國際航運中心洋山深水港區四期工程，集裝箱碼頭岸線長度2350m，共建設2個7萬t級集裝箱泊位和5個5萬t級集裝箱泊位，水工結構按靠泊15萬t級集裝箱船設計。裝卸工藝系統采用“雙小車岸邊集裝箱裝卸橋+LAGV+ARMG”工藝系統，自動化堆場裝卸設備采用帶懸臂和無懸臂兩種型式的ARMG，并采用無懸臂箱區和帶懸臂箱區相間布置的方式，所有ARMG軌距31m，軌內布置10排箱，堆6過7，無懸臂箱區海側ARMG吊具下起重量為61t，陸側ARMG吊具下起重量為40t；帶懸臂ARMG的外伸距為4.5m，吊具下起重量40t。

2.3不同軌距機型對比

1）工藝布置方面

ARMG的軌距越大，堆場的面積利用率越高。若軌距過小，則布置堆場條數增加，設備配備數量也要增加，造成設備利用率降低，設備配置不合理。

2）機械設計方面

軌距越大，整機金屬結構的強度和剛度，尤其是動態剛度要求越高，加大了結構設計、制造的難度，目前國內外ARMG軌距最大已超過40m，C段項目設計充分考慮裝卸工藝布置、機械設計制造及使用經驗的因素，選擇ARMG軌距在28.5～34m之間的機型。

3）單機平均效率、能耗指標

不同軌距的ARMG，軌距越小，裝卸效率越高，能耗越低，見圖3。

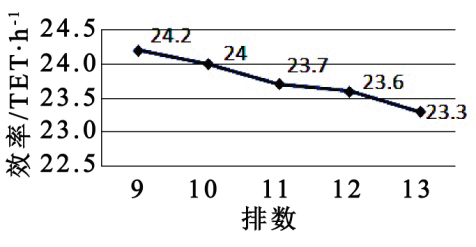

（a）單機效率

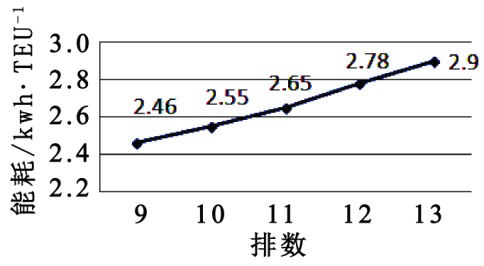

（b）能耗指標

圖3不同軌距ARMG單機效率及能耗指標

3、堆場ARMG軌距確定方案

結合碼頭陸域用地范圍、集裝箱堆場地面箱位數等因素，對堆場ARMG軌距為31m、34m和39.5m的3種機型的裝卸工藝布置及占用陸域縱深尺度、堆場地面箱位數布置進行分析如下：

3.1軌距31 m ARMG工藝布置及地面箱位數

1）軌距31mARMG工藝布置

軌距31mARMG，吊具下起重量41t，軌距內布置10排箱，堆箱高度“堆6過7”。軌道橋兩側懸臂下各布置1條作業車道及1條超車道，相鄰兩條堆場軌道中心距離分別為21m/23m，共布置8條堆場，24塊堆區，第1條堆場ARMG海側軌中心距碼頭前沿線131m，自動化堆場占用陸域縱深413.5m，自動化堆場與后方非自動化空箱堆場、輔建設施及閘口區（共占用陸域縱深180.5m）間主通道寬25m，見圖4。

2）地面箱位數

本方案實際布置普通重箱（自動化）8540TEU，空箱（非自動化）1644TEU，冷藏箱480TEU，共計10664TEU。

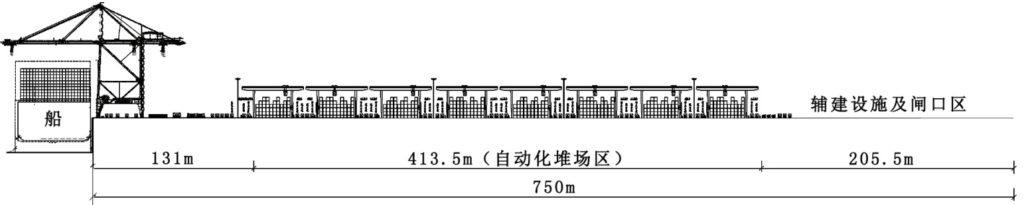

圖4軌距31 m?ARMG工藝斷面圖

3.2軌距34mARMG工藝布置及地面箱位數

1）軌距34mARMG工藝布置

軌距34mARMG，吊具下起重量41t，軌距內布置11排箱，堆箱高度“堆6過7”。軌道橋兩側懸臂下各布置1條作業車道及1條超車道，相鄰兩條堆場軌道中心距離分別為21m/23m，共布置8條堆場，24塊堆區，第1條堆場ARMG海側軌中心距碼頭前沿線131m，自動化堆場占用陸域縱深437.5m，自動化堆場與后方非自動化空箱堆場、輔建設施及閘口區（共占用陸域縱深156.5m）間主通道寬25m，見圖5。

2）地面箱位數

本方案實際布置普通重箱（自動化）9460TEU，空箱（非自動化空）1390TEU，冷藏箱440TEU，共計11290TEU。

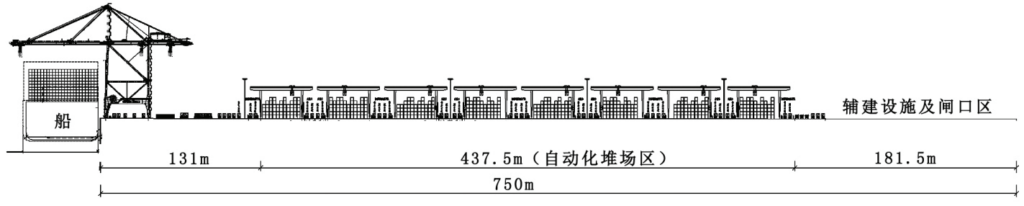

圖5軌距34 m?ARMG工藝斷面圖

3.3軌距39.5mARMG工藝布置及地面箱位數

1）軌距39.5mARMG工藝布置

軌距39.5mARMG，吊具下起重量41t，軌距內布置13排箱，堆箱高度“堆6過7”。軌道橋兩側懸臂下各布置1條作業車道及1條超車道，相鄰兩條堆場軌道中心距離分別為21m/23m，共布置7條堆場，21塊堆區。第1條堆場ARMG海側軌中心距碼頭前沿線131m，自動化堆場占用陸域縱深419m，自動化堆場與后方非自動化空箱堆場、輔建設施及閘口區（共占用陸域縱深175m）間主通道寬25m，見圖6。

2）地面箱位數

本方案實際布置普通重箱（自動化）9458TEU，空箱（非自動化空）612TEU，冷藏箱416TEU，共計10882TEU。

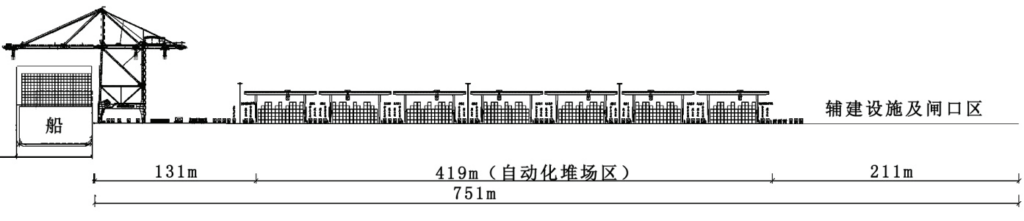

圖6軌距39.5 m ARMG工藝斷面圖

碼頭設計年運量分別按近期250萬TEU、遠期300萬TEU考慮，堆場所需地面箱位數見表1。

表1不同設計年運量堆場所需地面箱位數

箱種	設計年運量250萬TEU/TEU	設計年運量300萬TEU/TEU	平均堆存期/天
普通重箱	5 525	6 630	4.5
空箱	3 241	3 889	6
超限箱	179	215	6.6
冷藏箱	250	300	4

碼頭設計年運量分別按近期250萬TEU、遠期300萬TEU考慮，對比近遠期堆場需要地面箱位數與3種不同軌距機型堆場工藝實際布置地面箱位數可知，軌距34mARMG堆場工藝布置方案既可滿足近期堆存需求，同時也可為未來碼頭運量的增長留有發展空間。

綜上，結合設計年運量、平面布局、自動化堆場占用陸域縱深及對應實際布置的地面箱位數情況，同時兼顧非自動化空箱堆場、輔建設施及閘口區域功能需求，不同軌距ARMG的單機平均效率、能耗指標水平等因素，確定堆場裝卸工藝設備采用軌距34mARMG的布置方案。

4、結語

目前國內外自動化集裝箱堆場中ARMG應用最為廣泛，技術最為成熟，其具有以下優點：

1）維修成本方面：ARMG由于采用高壓電纜直接上機和鋼制車輪，維修成本很低；

2）作業效率方面：ARMG沿軌道運行，對位精度高，穩定性好，不易與周圍運行的車輛及堆場

上的集裝箱等相撞，作業效率高；

3）堆箱能力方面，ARMG通常比E-RTG具有更大的跨度和堆碼高度，因此在相同面積的堆場區域內可充分利用ARMG的堆高優勢獲得更大的堆箱容量。

因此，在確定自動化堆場裝卸設備ARMG采用何種軌距時，需結合項目的建設規模、設計年運量、集裝箱在港的平均堆存期、平面布局、陸域用地縱深、單機平均效率及能耗指標等因素綜合考慮，選取適用的軌距參數。
