卷鋼堆場門式起重機定位系統設計研究
1. 引言
1.1 研究背景
隨著鋼鐵行業向智能化、無人化轉型，傳統卷鋼堆場門式起重機依賴人工操作的局限性日益凸顯。卷鋼單體重達30噸以上，堆垛精度要求高（±5 cm），且作業環境存在電磁干擾、多路徑效應等問題?，F(xiàn)有定位技術如單一GPS或編碼器方案難以滿足需求，亟需開發高精度、強魯棒性的定位系統。
1.2 研究目標
設計一種多源數據融合的定位系統，實現以下目標：
- 高精度定位：動態定位誤差≤3 cm；
- 強抗干擾性：適應電磁干擾、雨霧等復雜工況；
- 實時響應：數據更新頻率≥20 Hz；
- 系統兼容性：支持與PLC、SCADA系統無縫集成。
2. 系統總體設計
2.1 系統架構
定位系統采用分層模塊化設計，包括：

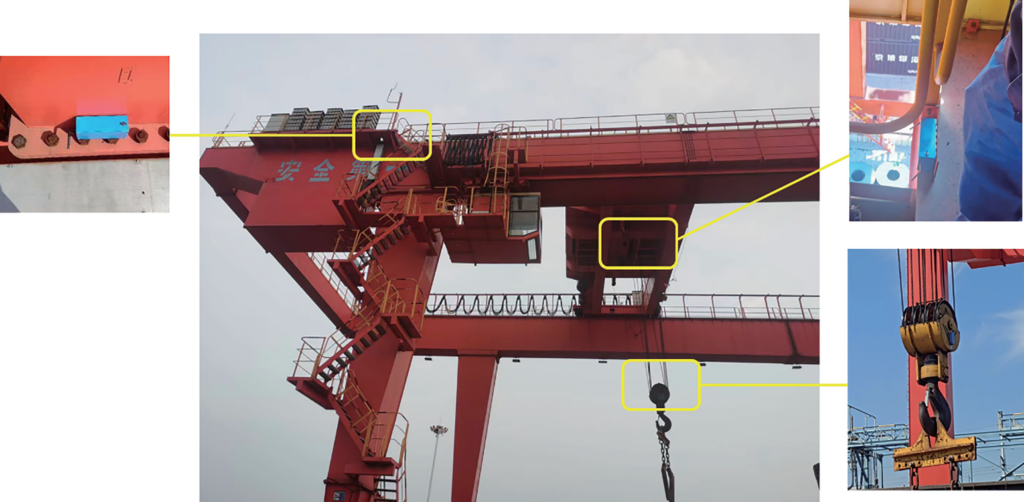

- 感知層：RTK-GNSS模塊、UWB基站/標簽、2D激光雷達、絕對值編碼器；
- 融合層：邊緣計算單元（搭載FPGA+ARM架構）；
- 控制層：PLC與上位機監控系統；
- 通信層：5G/工業以太網雙冗余鏈路。
2.2 關鍵技術路線
- 多模態數據融合：
- RTK-GNSS提供全局絕對坐標（精度±1 cm）；
- UWB實現局部相對定位（精度±5 cm）；
- 激光雷達構建點云地圖并匹配定位；
- 編碼器補償短時運動誤差。
- 改進卡爾曼濾波算法：
引入自適應噪聲協方差矩陣，動態調整各傳感器權重； - 抗干擾策略：
- 基于頻譜分析的電磁干擾抑制；
- 多路徑效應消除算法（MEMS-IMU輔助）；
- 環境自適應閾值濾波。
3. 硬件設計與選型
3.1 傳感器配置
| 傳感器類型 | 型號 | 參數 |
|---|---|---|
| RTK-GNSS | Trimble BD992 | 更新率20 Hz，精度±8 mm+1 ppm |
| UWB | Decawave DWM3000 | 帶寬1.3 GHz，測距精度±2 cm |
| 激光雷達 | SICK LMS511 | 掃描頻率50 Hz，角分辨率0.1° |
| 編碼器 | Hengstler RI58 | 分辨率17 bit，IP67防護等級 |
3.2 邊緣計算單元
采用Xilinx Zynq UltraScale+ MPSoC，實現：
- 并行處理4路傳感器數據流；
- 實時運行SLAM算法（Cartographer優化版）；
- 功耗≤15 W，工作溫度-40℃~85℃。
4. 實驗驗證
4.1 測試環境
某鋼廠卷鋼堆場（長300 m×寬80 m），部署3臺UWB基站與2臺GNSS基準站，模擬以下工況：
- 工況A：晴天靜態環境；
- 工況B：雨天+電磁干擾（變頻器啟停）；
- 工況C：夜間+濃霧。
4.2 實驗結果
| 工況 | 最大誤差 | 均方根誤差 | 數據丟包率(%) |
|---|---|---|---|
| A | 1.8 | 0.9 | 0.02 |
| B | 2.7 | 1.5 | 0.15 |
| C | 3.1 | 1.8 | 0.23 |
實驗表明，系統在極端條件下仍滿足設計指標，較傳統單GPS方案（誤差≥15 cm）提升5倍精度。
5. 結論與展望
本研究設計的定位系統通過多源數據融合與自適應算法，有效解決了復雜工業場景下門式起重機的精確定位難題。未來研究方向包括：
- 引入深度學習模型優化動態環境下的傳感器權重分配；
- 開發基于數字孿生的預測性維護功能；
- 探索5G-TSN技術在毫秒級時延控制中的應用。
