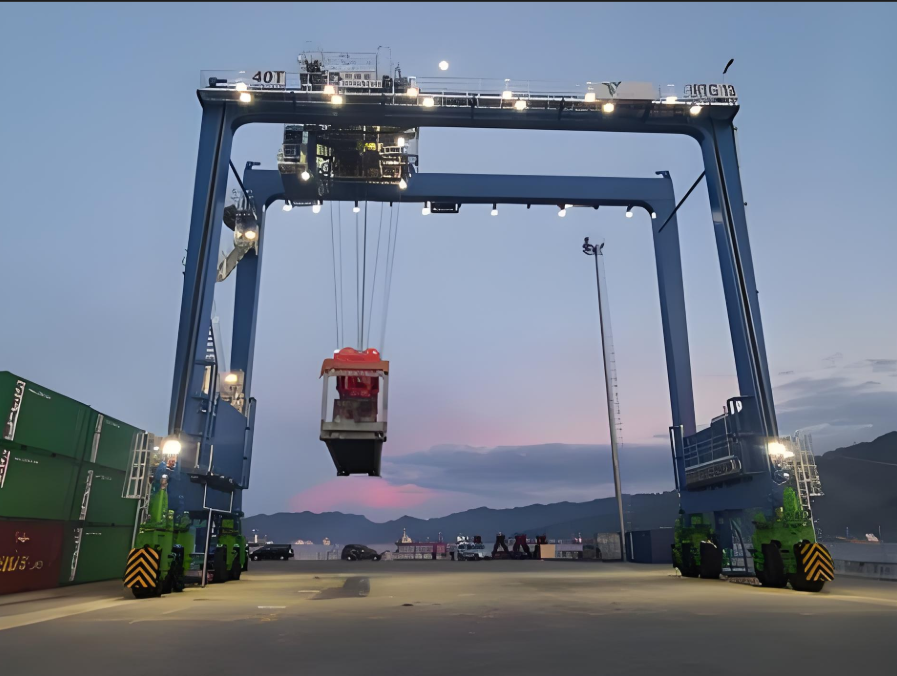

輪胎式集裝箱龍門起重機堆場自動化改造工藝方案
一、總體方案設計
- 系統架構
采用“遠程集中控制+單機自動化”模式，通過碼頭生產管理系統（TMS）與RTG自動化系統（ACCS）對接，實現任務分配、路徑規劃及設備協同控制。- 核心模塊：遠程操控臺、微波/光纖通信系統、堆場輪廓掃描系統、吊具自動檢測系統。
- 人機比例優化：1名操作員可管理3-5臺設備，作業效率提升3倍。
- 能源優化
- 油改電技術：拆除柴油機組，采用電纜卷筒供電或滑觸線供電，降低能耗50%以上，減少碳排放。
- 混合動力方案：保留小型柴油發電機作為備用電源，結合電池組回收制動能量，實現低速作業零排放。
二、關鍵技術實施
- 定位與導航系統
- 大車定位：采用格雷母線（精度±5mm）或激光雷達冗余定位，確保堆場路徑精準。
- 吊具控制：絕對值編碼器+激光測距雙系統，實現吊具高度與箱體匹配誤差≤10mm。
- 通信與視頻監控
- 通信方式：優先選擇光纖（抗干擾強）或漏波電纜（靈活性高），確保數據傳輸延遲＜100ms。
- 視頻系統：360°全景攝像頭覆蓋作業區域，支持AI異常檢測（如集卡闖入、吊具偏移），畫面延遲≤200ms。
- 安全防護技術
- 防碰撞系統：堆場輪廓掃描儀實時監測集裝箱堆疊高度，大車防撞雷達（安全距離0.5m）與小車路徑優化（防“打保齡”）。
- 緊急制動：吊具接近集卡時自動切換至人工模式，確保最后0.5m操作由人工干預。
三、實施步驟與驗收標準
- 改造階段
- 硬件升級：加裝傳感器、電纜卷筒、地面插座箱及防風錨定裝置。
- 軟件集成：調試自動化控制系統（ACCS）與TMS接口，模擬1000次虛擬作業測試。
- 驗收指標
- 定位精度：大車±10mm，吊具高度±5mm。
- 作業效率：單箱裝卸時間≤1.5分鐘，堆場利用率提升20%。
- 安全冗余：雙系統故障時自動觸發緊急停機，誤報率＜0.1%。
四、經濟效益分析
- 成本節約
- 人工成本：減少60%-70%操作人員，靜態投資回收期約3.5年（以20臺改造為例）。
- 能耗成本：混合動力方案年省柴油500噸，減排CO? 1800噸。
- 智能化升級
- 支持未來擴展無人集卡對接，兼容5G遠程操控與AI調度系統。
五、典型應用案例
- 泰國和黃碼頭：7臺RTG改造為全自動ARTG，堆場堆高11層，作業效率提升40%。
- 陽邏港一期：9臺龍門吊油電混合改造，年減排1800噸CO?。
通過上述方案，輪胎式龍門起重機堆場可實現從人工操作到全自動化的轉型，顯著提升效率、降低成本并符合綠色港口發展趨勢。
