5噸門式起重機技術參數表5噸單梁門式起重機基本尺寸圖紙
5噸門式起重機技術參數表5噸單梁門式起重機基本尺寸圖紙
5噸門式起重機技術參數包含：
5噸門式起重機噸位、起降高度；
5噸門式起重機工作級別、跨度、自重、Z大輪壓、功率；
5噸門式起重機大車運行速度、電動葫蘆起升速度、電動葫蘆運行速度、運行電機功率、門式起重機主要尺寸等詳細參數。

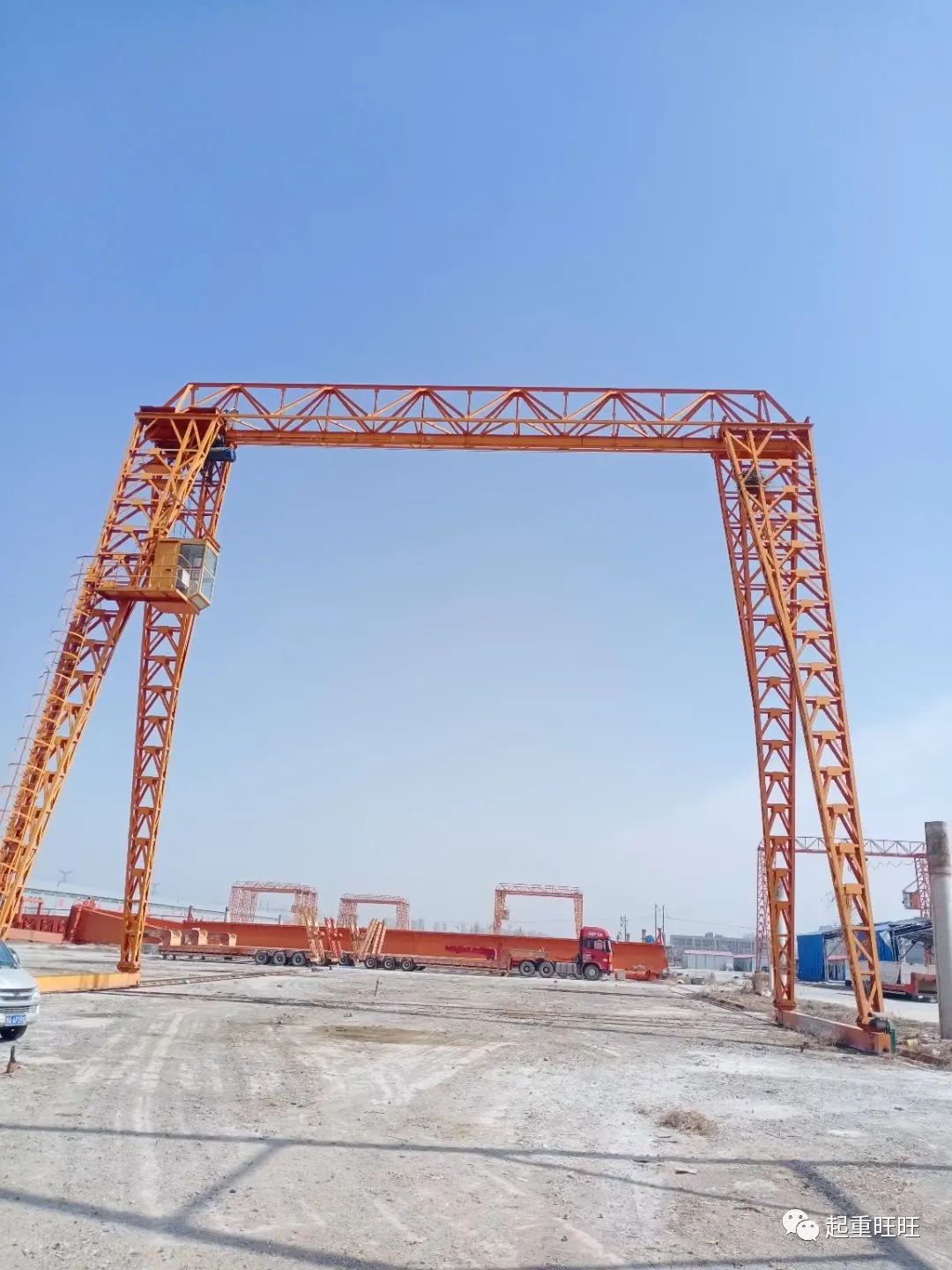

5噸門式起重機圖片
5噸門式起重機規格型號表：
5噸門式起重機型號：MH型。
5噸門式起重機規格：5噸。

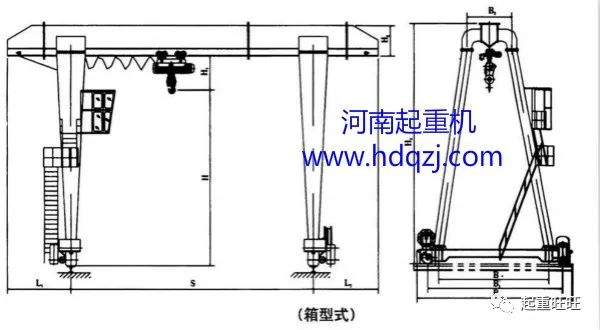

5噸門式起重機圖紙
5噸門式起重機技術參數表：
| 門式起重機起重量 | t | 5噸 | ||||||
| 門式起重機跨度 | m | 16米 | 19米 | 21米 | 22米 | 36米 | ||
| 起升高度 | m | 6米、9米、12米 | 9米 | |||||
| 大車運行機構 | 運行速度 | 地面 | m/min | 20m/min | ||||
| 司機室 | 20m/min、30m/min、40m/min | |||||||
| 大車運行電機 | 地面 | YZR132M2-6/3.7×2 | YZR160M1-6/5.5×2 | |||||
| 司機室 | ||||||||
| 減速器 | mm | ZSC400大傳動 | ZSC600大傳動 | |||||
| 車輪直徑 | φ400 | φ500 | ||||||
| 電動葫蘆 | 電動葫蘆型號 | m/min | CD型電動葫蘆、MD型電動葫蘆 | |||||
| 電動葫蘆起升速度 | m/min | 8m/min 0.8/8m/min | ||||||
| 電動葫蘆運行速度 | 20m/min | |||||||
| 電動葫蘆電機 | 起升 | ZD141-4/7.5 ZDS10.8/7.5 | ||||||
| 運行 | ZDY12-4/0.8 | |||||||
| 工作制度 | 普通電動葫蘆工作級別A3、配歐式電動葫蘆工作級別A5 | |||||||
| 薦用鋼軌 | P24 P30 | |||||||
| 功率電源 | 三相交流 380V 50HZ | |||||||
| 自重質量 | 地面 | kg | 8234mm | 11271mm | 13170mm | 17830mm | 22106 | |
| 司機室 | kg | 8584mm | 11620mm | 13520mm | 18181mm | 25500 | ||
| Z大輪壓 | kN | 54/59mm | 62/67mm | 70/75mm | 78/83mm | 91/96 | ||
| 基本尺寸 | L1 | mm | 3000mm | 4000mm | 5000mm | 6000mm | 7500 | |
| L2 | mm | |||||||
| H1 | mm | 1160mm | ||||||
| H2 | mm | 800mm | 900mm | 1000mm | 1150mm | 1300 | ||
| H3 | mm | 760/10960 | 8060/11060 | 8160/11160 | 8310/11310 | 11460 | ||
| B | mm | 4500/5500mm | 5500/6500mm | |||||
| B1 | mm | 5500/6500mm | 6500/7500mm | |||||
| B2 | mm | 6000/7000mm | 7100/8100mm | |||||
| B3 | mm | 1500mm | ||||||
