MH型10t單梁門式起重機參數Mh型10噸電動葫蘆門式起重機尺寸
10噸單梁門式起重機介紹
MH型10t單梁門式起重機（以下簡稱10噸單主梁門式起重機），10噸電動葫蘆門式起重機與10噸電動葫蘆配套使用，是一種有軌運行的中小型起重機，其適用起重量1~32噸，適用跨度12~35米，工作環境-20℃~+40℃內。

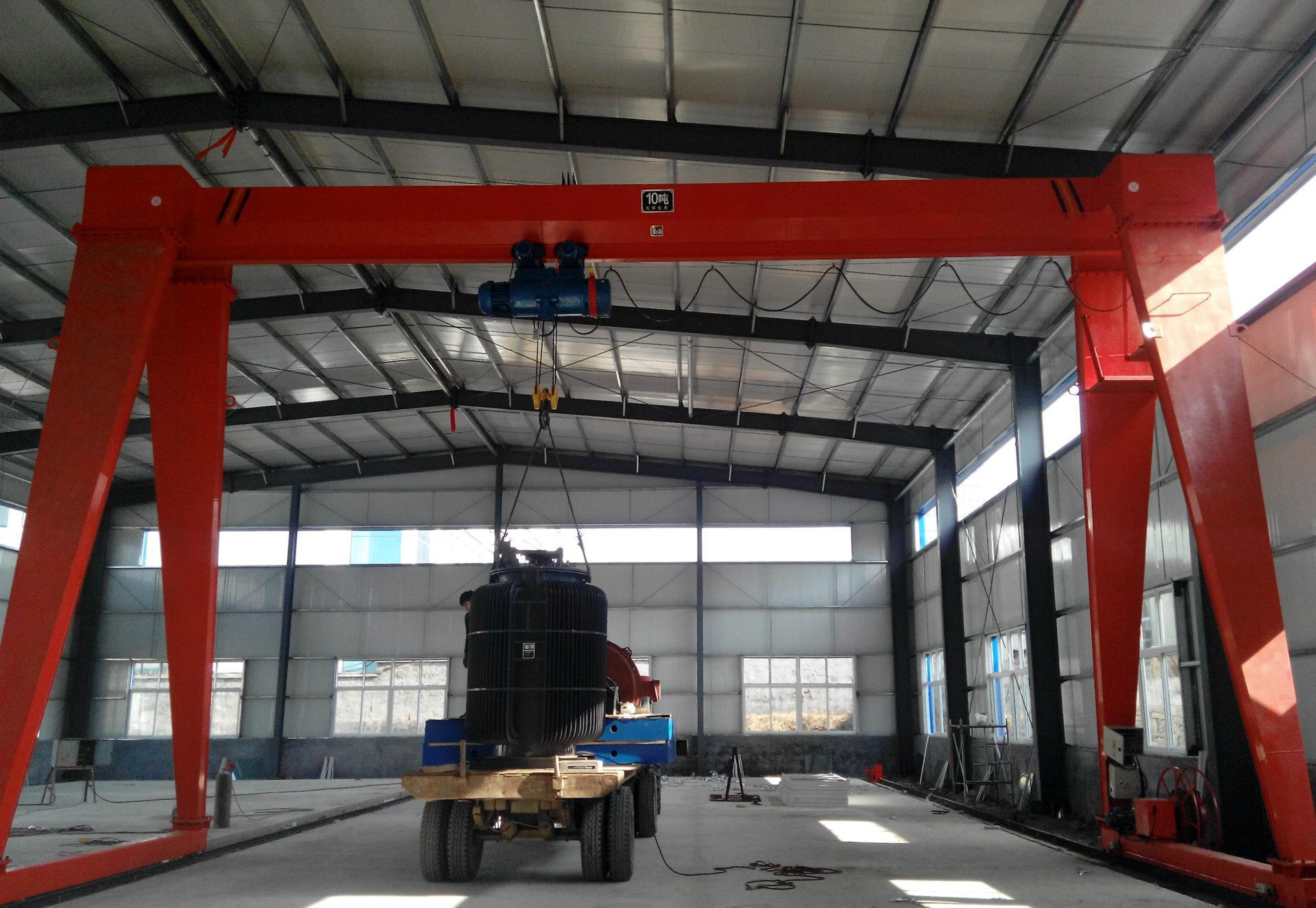

10噸單梁門式起重機圖片
10噸單梁門式起重機技術參數：
電動葫蘆門式起重機起重量：3T、5T、10T、16T、20噸（可非標定制）；
起升高度：6M、8M、9M、12M、18M、30米（可定做）；
跨度有6.5M、7.5M、8.5M、9.5M、13.5M、19.5M、20.5M、21.5M、22.5M、23.5M、25.5M（可訂制）；
大小車運行速度：20M/MIN、30M/MIN（可非標設計訂做）；
工作級別：A3/M3；
電源：三相交流 380V 50HZ；

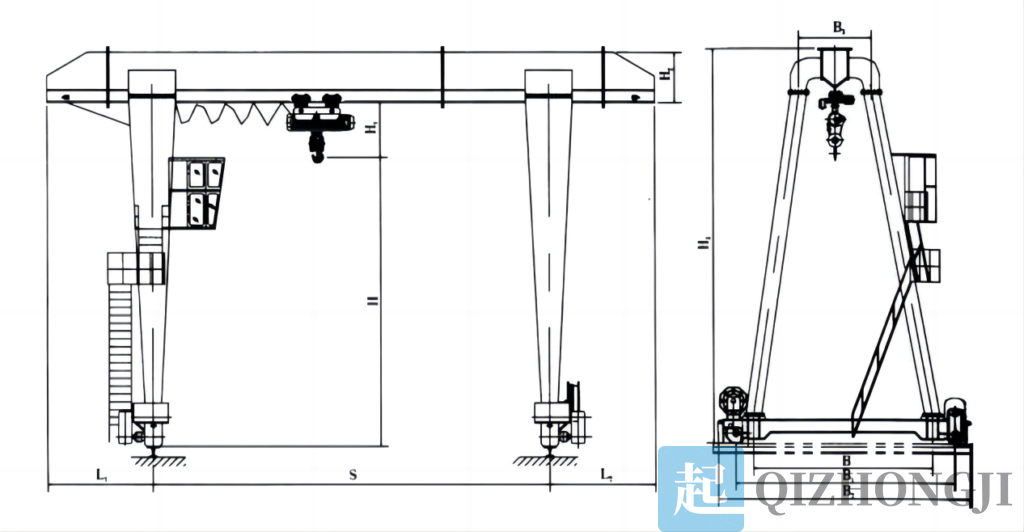

10噸單梁門式起重機結構圖
10噸單梁門式起重機外形尺寸表
| 起重量Lifing Woight | t | 10噸 | |||||||
| 跨度Span | m | 12 | 16 | 20 | 24 | 30 | |||
| 起升高度Litting Height | m | 6/9 | |||||||
| 運行機構 | 運行速度TravellingSpeed | 地面Ground | m/min | 20 | |||||
| 司機室Contrelling Room | 20/30 | ||||||||
| 電動機Molor | 地面Ground | 型號kw | YSE90L-4/1.5×2 | ||||||
| 司機室Contralling Room | ZDR112L1-4/2.1×2 | Y2R132M2-6/4×2 | |||||||
| 電動葫蘆 | 型號Type Na | CD, MD | |||||||
| 起升速度Liting Speed | mmin | 7 0.7/7 | |||||||
| 運行速度Travelling Spood | m/min | 20 | |||||||
| 電動機Molor | 起升Lming | 型號/w | ZD,51-4/13 ZDS,15/4.5 | ||||||
| 運行Traveling | ZDY21-4/0.8×2 | ||||||||
| 工作級別Working class | A3 | ||||||||
| 推薦鋼軌 Steel Track Recommended | P38 | P43 | |||||||
| 電源 | 三相交流380V 50HZ | ||||||||
| 起重機質量The Crane Waight | 地面Ground | t | 12.23/14.23 | 15.05/17.05 | 17,42/19,42 | 21.12/23.12 | 32.7 | ||
| 司機室Controlling Foom | t | 12.75/14.68 | 15.50/17.50 | 17.87/20.87 | 21.57/23.57 | 33.2 | |||
| 最大輪壓Max.Wheel Fressure | KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 | |||
| 基本尺寸 Basic Dimensians | L? | mm | 3000 | 4000 | 5000 | 8000 | 7500 | ||
| L? | mm | ||||||||
| H, | mm | 1350 | |||||||
| H? | mm | 1000 | 1100 | 1200 | 1300 | 1600 | |||
| H? | mm | 8350/1135 | 8450/1450 | 8550/11550 | 8650/11650 | 12250 | |||
| B | mm | 4500/5500 | 5500/6500 | ||||||
| B? | mm | 5500/6500 | 6500/7500 | ||||||
| B | mm | 6000/7100 | 7100/8100 | ||||||
| B? | mm | 1600 | |||||||
