MH型16t單梁門式起重機參數Mh型16噸電動葫蘆門式起重機尺寸
16噸單梁門式起重機介紹
MH型16t單梁門式起重機（以下簡稱16噸單主梁門式起重機），16噸電動葫蘆門式起重機與16噸電動葫蘆配套使用，是一種有軌運行的中小型起重機，其適用起重量1~32噸，適用跨度12~35米，工作環境-20℃~+40℃內。
Mh型16噸電動葫蘆門式起重機為一般用途起重機，多用于露天場所及倉庫的裝卸或抓取物料，本產品有地面操縱和室內操縱兩種型式。

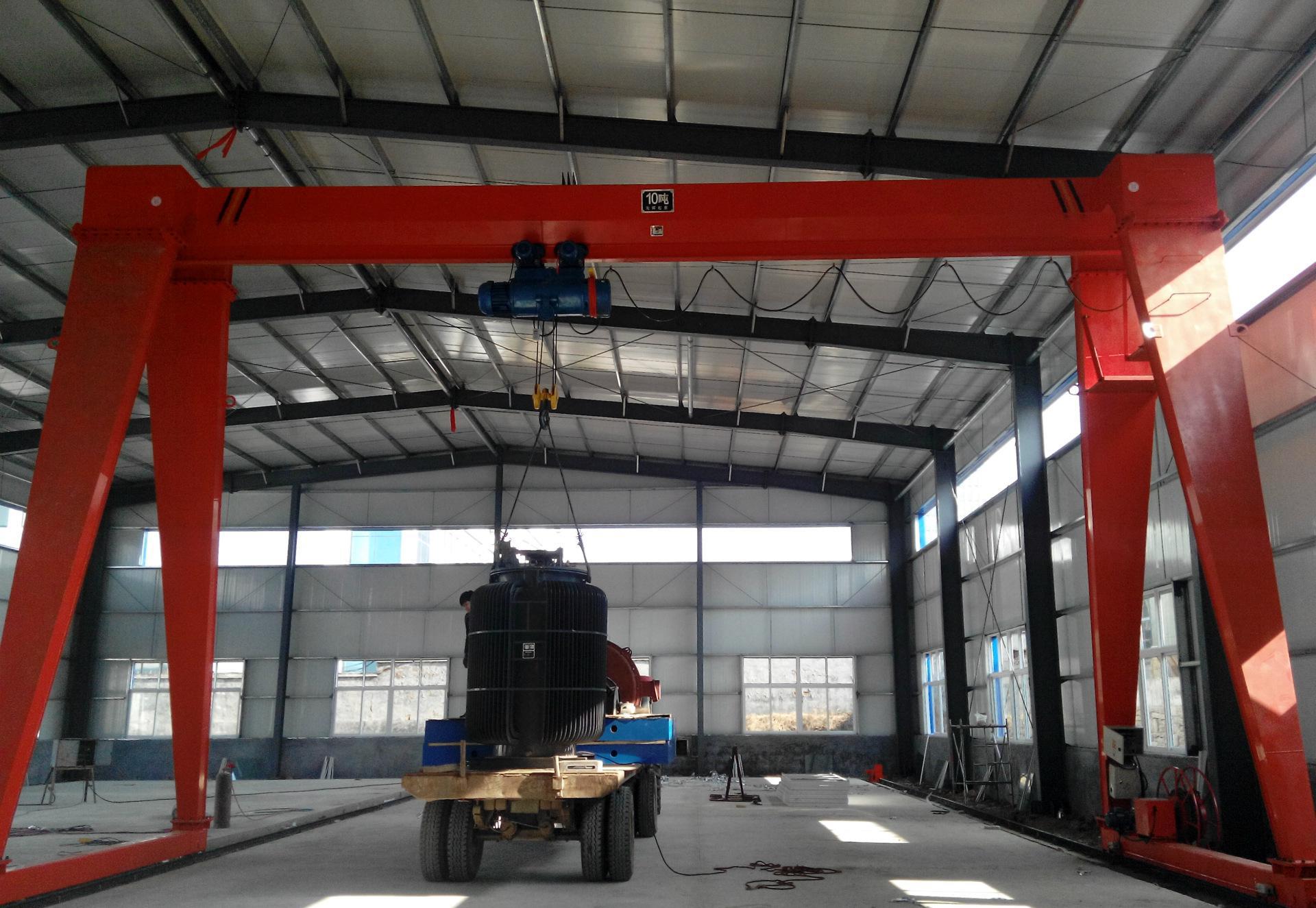

16噸單梁門式起重機圖片
16噸單梁門式起重機工作環境：
單梁門式起重機工作環境在-20℃-＋40℃內，禁止吊運熔化金屬及易燃、易爆物品，可根據客戶使用要求制成單端外伸懸臂式或無懸臂式結構。

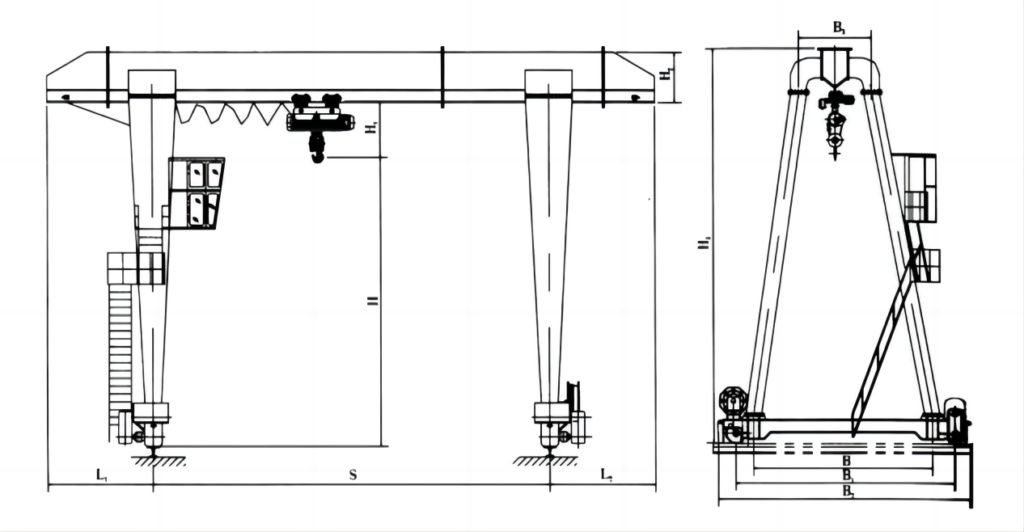

16噸單梁門式起重機結構圖
16噸單梁門式起重機參數尺寸表
| 起重量Cap(t) | 16噸 | ||||||||||
| 起升高度Lifting HeightH(m) | 6 | 9 | |||||||||
| 跨度Span(m) | 10 | 14 | 18 | 22 | 26 | 10 | 14 | 18 | 22 | 26 | |
| 工作制度Duty | A3-A5 | ||||||||||
| 起升速度Lifting Speed | 3.5,3.5/0.35m/min(標準起升速度為3.5m/min) | ||||||||||
| 葫蘆運行速度Travelling | 20、30m/min(標準葫蘆運行速度為20m/min) | ||||||||||
| 起重機運行速度Travelling | 20、30、45m/min(標準起重機運行速度為30m/min) | ||||||||||
| 操縱方式Work type | 地控、室控、遙控 | ||||||||||
| 電源Powet Supply | 3AC,380V,50HZ | ||||||||||
| 裝機容量Chief volume | 19KW | 20.6KW | 27KW | 19KW | 20.6KW | 27KW | |||||
| 薦用軌道Crane Rail | P24、P38 | ||||||||||
| 主要尺寸 Main Dimension | H1 | 1900 | |||||||||
| H2 | 8982 | 9117 | 9117 | 9492 | 9492 | 11982 | 2117 | 12117 | 12492 | 12492 | |
| W | 6130 | 6000 | 6430 | 6130 | 6000 | 6430 | |||||
| B | 6880 | 6750 | 7180 | 6880 | 6750 | 7180 | |||||
| L1 | 2 | 2.8 | 3.6 | 4.4 | 5.2 | 2 | 2.8 | 3.6 | 4.4 | 5.2 | |
| L2 | 2.5 | 3.5 | 4.5 | 5.5 | 6.5 | 2.5 | 3.5 | 4.5 | 5.5 | 6.5 | |
| 最大輪壓(KN)Max.Wheel loading | 有懸臂 | 168 | 173 | 184 | 198 | 206 | 176 | 186 | 192 | 209 | 217 |
| 無懸臂 | 140 | 144 | 148 | 157 | 161 | 148 | 152 | 155 | 166 | 170 | |
| 起重機總重Total weight | 有懸臂 | 16 | 19 | 21.5 | 26.1 | 28.8 | 18.8 | 22.1 | 13.1 | 16.7 | 19.1 |
| 無懸臂 | 15.1 | 17.4 | 19.2 | 22.8 | 24.6 | 18 | 20.6 | 22 | 26.3 | 28.2 | |
