YWZ(4B)系列電力液壓鼓式制動器YWZ(4B)型電力液壓鼓式剎車抱閘
制動器產品介紹
YWZ4B電力液壓鼓式制動器型號規格有：YWZ4B-100/23、YWZ4B-150/E23、YWZ4B-200/E23、YWZ4B-200/E30、YWZ4B-200/40、YWZ4B-300/E30、YWZ4B-300/E40、YWZ4B-300/E50、YWZ4B-300/E70、YWZ4B-300/E80、YWZ4B-400/E50、YWZ4B-400/E70、YWZ4B-400/E80、YWZ4B-400/E121、YWZ4B-500/E121、YWZ4B-500/E201、YWZ4B-600/E121、YWZ4B-600/E201、YWZ4B-700/E201、YWZ4B-710/E301、YWZ4B-800/E301型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器產品說明
- 產品名稱：YWZ(4B)電力液壓鼓式制動器
- 別名別稱：抱閘/剎車
- 型號規格：YWZ(4B)型
- 所屬類別：液壓鼓式制動器
- 產品產地：河南新鄉長垣/焦作武陟
- 非標定制：可定制
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修

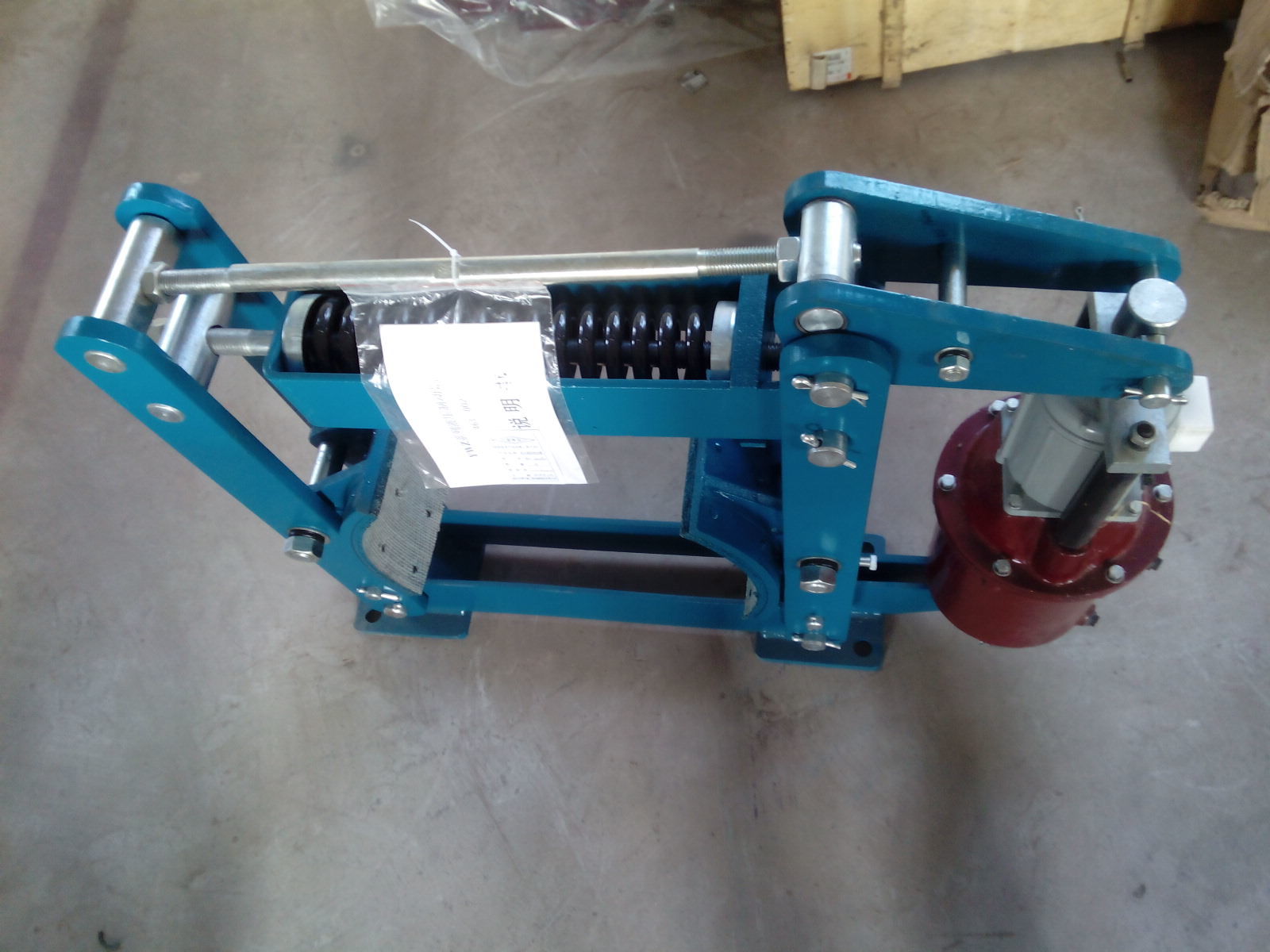

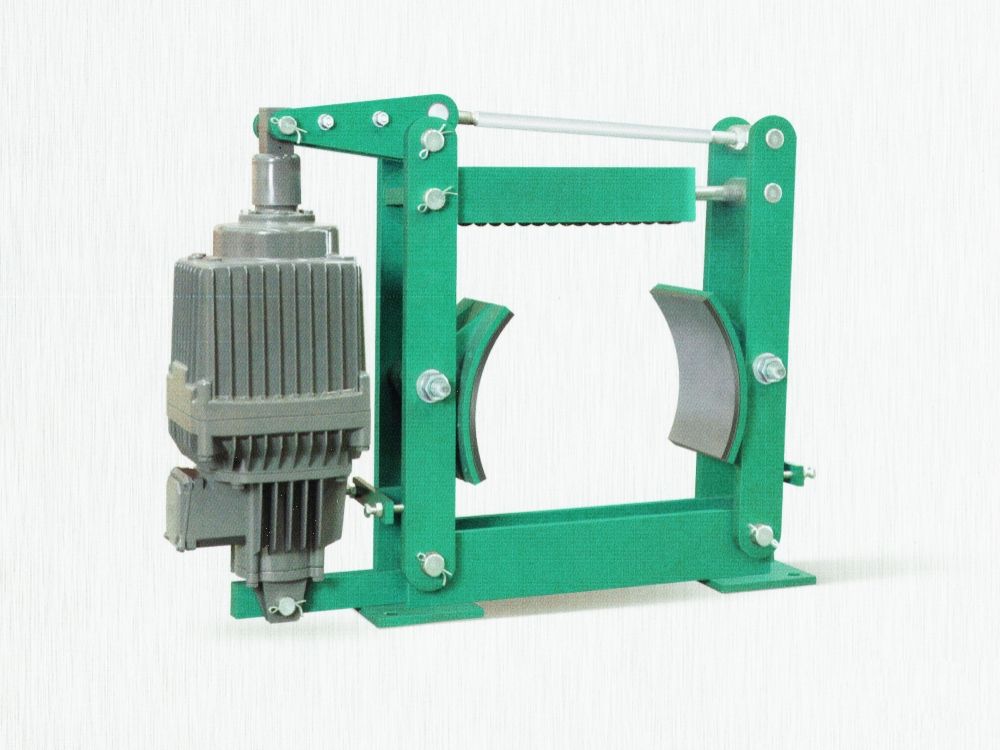

制動器產品圖冊
制動器相關參數

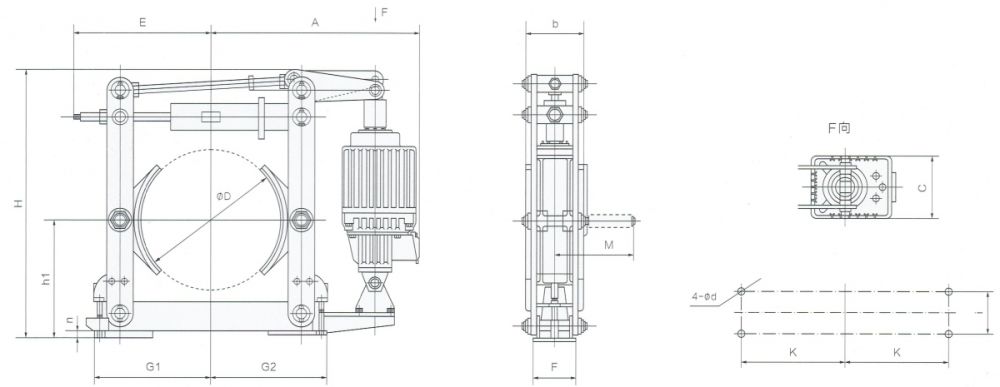

YWZ4B電力液壓鼓式制動器外形尺寸圖
YWZ4B電力液壓鼓式制動器技術參數與主要尺寸表
| 制動器型號 | 匹配推動器 | 制動力矩(N.m) | 退距 | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | 重量 (kg) | |
| YWZ4B-100/E23 | Ed23/5 | 40 | 0.6 | 320 | 70 | 160 | 100 | 13 | 125 | 75 | 125 | 125 | 375 | 100 | 40 | 110 | 162 | 6 | 22 | |
| YWZ4B-150/E23 | Ed23/5 | 100 | 0.6 | 350 | 90 | 160 | 150 | 17 | 173 | 100 | 170 | 170 | 430 | 140 | 60 | 150 | 162 | 8 | 23 | |
| YWZ4B-200/E23 | Ed23/5 | 200 | 430 | – | – | – | – | 431 | – | – | – | – | – | 32 | ||||||
| YWZ4B-200/E30 | Ed30/5 | 230 | 0.7 | 427 | 90 | 160 | 200 | 17 | 463 | 34 | ||||||||||
| YWZ4B-200/E40 | Ed2 40/5 | 270 | 430 | 460 | 36 | |||||||||||||||
| YWZ4B-300/E30 | Ed30/5 | 320 | 0.7 | 487 | 140 | 160 | 300 | 22 | 281 | 130 | 280 | 280 | 595 | 240 | 80 | 250 | 240 | 10 | 65 | |
| YWZ4B-300/E40 | Ed2 40/5 | 400 | 490 | 195 | 595 | 68 | ||||||||||||||
| YWZ4B-300/E50 | Ed50/5 | 630 | 527 | 195 | 585 | 78 | ||||||||||||||
| YWZ4B-300/E70 | Ed2 70/6 | 700 | 527 | 195 | 598 | 78 | ||||||||||||||
| YWZ4B-300/E80 | Ed80/6 | 750 | 527 | 195 | 600 | 79 | ||||||||||||||
| YWZ4B-400/E50 | Ed50/5 | 1000 | 0.8 | 662 | 180 | 195 | 400 | 22 | 370 | 180 | 360 | 360 | 735 | 320 | 130 | 325 | 315 | 12 | 128 | |
| YWZ4B-400/E70 | Ed2 70/6 | 1100 | 662 | 128 | ||||||||||||||||
| YWZ4B-400/E80 | Ed80/6 | 1600 | 662 | |||||||||||||||||
| 140 | ||||||||||||||||||||
| YWZ4B-400/E121 | Ed121/6 | 2000 | 653 | 240 | 155 | |||||||||||||||
| YWZ4B-500/E121 | Ed121/6 | 2500 | 0.8 | 713 | 200 | 240 | 500 | 22 | 440 | 200 | 415 | 415 | 925 | 400 | 150 | 380 | 375 | 15 | 210 | |
| YWZ4B-500/E201 | Ed201/6 | 3600 | ||||||||||||||||||
| YWZ4B-600/E121 | Ed121/6 | 3200 | 0.8 | 848 | 240 | – | 600 | 26 | 555 | 220 | 505 | 520 | 1100 | 475 | 170 | 475 | 458 | 18 | 390 | |
| YWZ4B-600/E201 | Ed201/6 | 5000 | 390 | |||||||||||||||||
| YWZ4B-700/E201 | Ed201/6 | 8000 | 0.8 | 978 | 280 | 240 | 700 | 34 | 705 | 270 | 580 | 600 | 1245 | 550 | 200 | 540 | 585 | 25 | 465 | |
| YWZ4B-700/E301 | Ed301/12 | 8650 | 466 | |||||||||||||||||
| YWZ4B-800/E301 | Ed301/12 | 12500 | 0.9 | 1115 | 320 | 240 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 675 | 25 | 885 | |
制動器符合標注
YWZ4B電力液壓鼓式制動器安裝尺寸和制動力矩參數符合GB6333-86標準，技術條件符合JB/T6406-2006標準；
可增設附加功能（見下表制動器附加功能）。
| 制動器附件功能表 | |
| 附加功能代號 | 附加功能 |
| M | 襯墊磨損自動補償裝置 |
| K1 | 開閘(上升)顯示行程開關 |
| K2 | 閉閘(下降)顯示行程開關 |
| K3 | 襯墊磨損極限顯示行程開關 |
| S1 | 左式手動裝置 |
| S2 | 右式手動裝置 |
制動器主要特點：
性能安全可靠、制動平穩，動作頻率高。
制動器使用條件：
環境溫度-20℃~45℃;
周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品;
空氣相對濕度不大于90%；
使用地點的海拔高度符合GB755-2008。

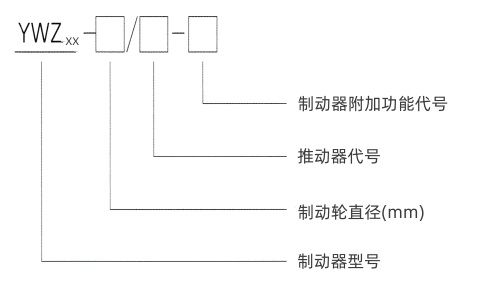

制動器型號意義
YWZ4B電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ13、YW、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
