YWZ(8)電力液壓鼓式制動器YWZ(8)電力液壓鼓式剎車抱閘
制動器產品介紹
? ? ? ?YWZ8電力液壓鼓式制動器型號規格有：YWZ8-200/E23、YWZ8-200/E30、YWZ8-300/E30、YWZ8-300/E50、YWZ8-300/E80、YWZ8-400/E50、YWZ4B-400/E70、YWZ8-400/E80、YWZ8-400/E121、YWZ8-500/E121、YWZ8-500/E201、YWZ8-600/E121、YWZ8-600/E201、YWZ8-600/E301、YWZ8-700/E201、YWZ8-710/E301、YWZ8-800/E301型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器產品說明
- 產品名稱：YWZ(8)電力液壓鼓式制動器
- 別名別稱：抱閘/制動剎車
- 型號規格：YWZ(8)型系列
- 所屬類別：液壓鼓式制動器
- 產品產地：河南新鄉長垣/焦作武陟
- 非標定制：可定制
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修

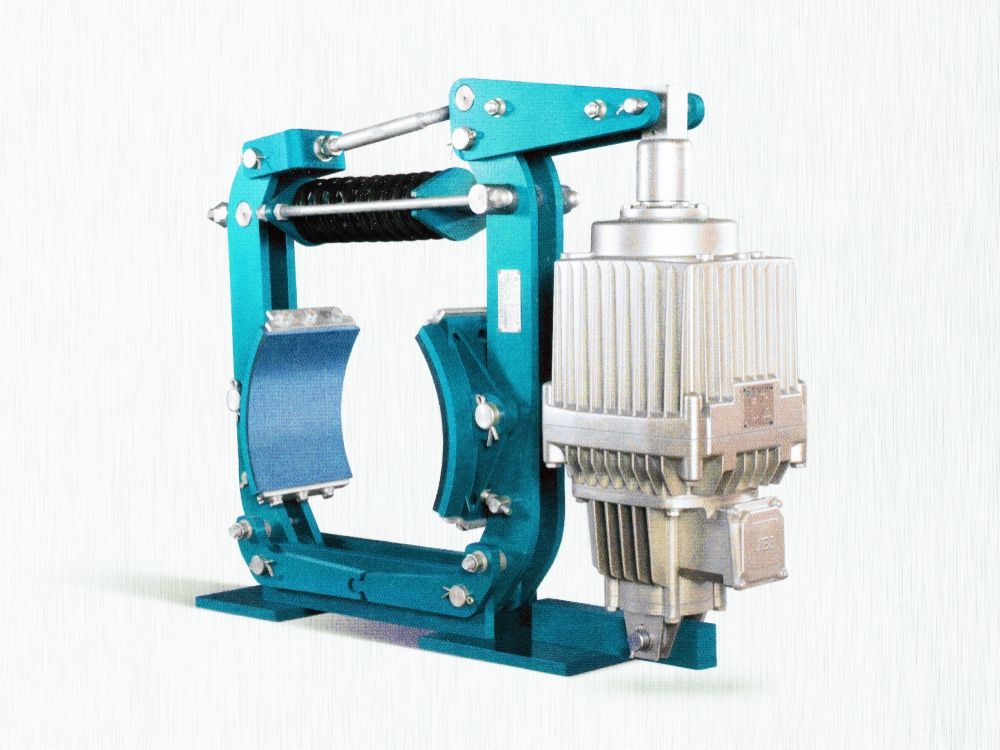

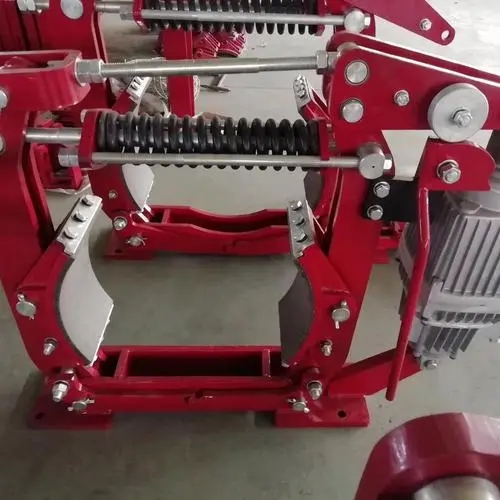

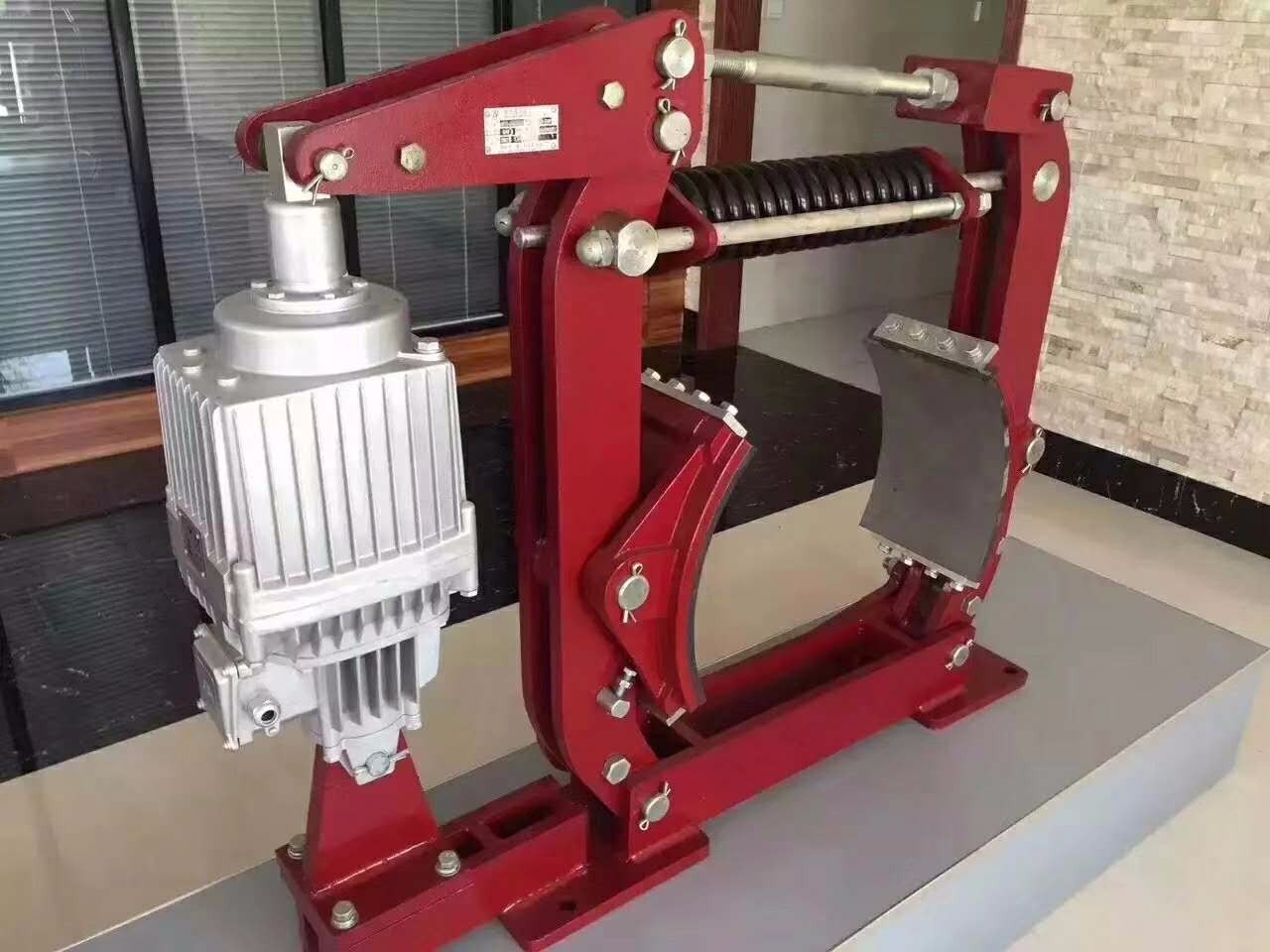

制動器產品圖冊
制動器相關參數

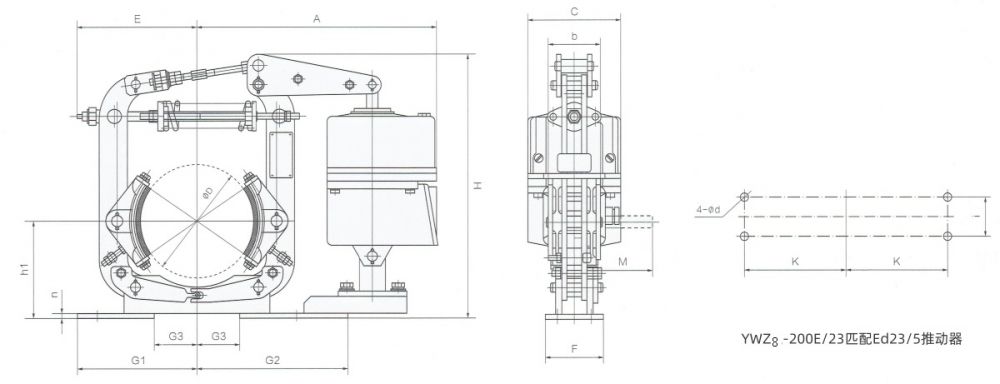

YWZ(8)電力液壓鼓式制動器外形尺寸圖
YWZ(8)電力液壓鼓式制動器技術參數與主要尺寸數據表
| 制動器型號 | 匹配推動器 | 制動力矩(N.m) | 退距 | A | b | C | d | D | E | F | G1 | G2 | H | h1 | i | K | M | n | G3 | 重量 (kg) | |
| YWZ8-200/E23 | Ed23/5 | 135-200 | 0.7 | 430 | 90 | 160 | 17 | 200 | 210 | 100 | 210 | 265 | 470 | 170 | 60 | 175 | 140 | 8 | 75 | 35 | |
| YWZ8-200/E30 | Ed30/5 | 135-310 | 190 | 43 | |||||||||||||||||
| YWZ8-300/E30 | Ed30/5 | 200-320 | 1 | 500 | 140 | 160 | 22 | 300 | 310 | 130 | 300 | 300 | 610 | 240 | 80 | 250 | 180 | 12 | 120 | 65 | |
| YWZ8-300/E50 | Ed50/6 | 200-550 | 540 | 190 | 270 | 80 | |||||||||||||||
| YWZ8-300/E80 | Ed80/6 | 350-850 | 92 | ||||||||||||||||||
| YWZ8-400/E50 | Ed50/6 | 600-750 | 1 | 660 | 180 | 190 | 22 | 400 | 355 | 180 | 350 | 400 | 760 | 320 | 130 | 325 | 220 | 14 | 150 | 120 | |
| YWZ8-400/E80 | Ed80/6 | 600-1300 | 130 | ||||||||||||||||||
| YWZ8-400/E121 | Ed121/6 | 850-2000 | 650 | 240 | 150 | ||||||||||||||||
| YWZ8-500/E121 | Ed121/6 | 1000-2600 | 1.2 | 735 | 200 | 240 | 22 | 500 | 455 | 200 | 405 | 455 | 930 | 400 | 150 | 380 | 280 | 16 | 205 | 220 | |
| YWZ8-500/E201 | Ed201/6 | 1500-3700 | |||||||||||||||||||
| YWZ8-600/E121 | Ed121/6 | 1700-2800 | 1.3 | 845 | 240 | 240 | 26 | 600 | 543 | 220 | 500 | 550 | 1110 | 475 | 170 | 475 | 310 | 20 | 240 | 360 | |
| YWZ8-600/E201 | Ed201/6 | 1700-4300 | |||||||||||||||||||
| YWZ8-600/E301 | Ed301/6 | 3000-6500 | |||||||||||||||||||
| YWZ8-700/E201 | Ed201/6 | 3000-5000 | 1.3 | 948 | 280 | 240 | 34 | 700 | 615 | 280 | 580 | 650 | 1278 | 550 | 200 | 540 | 380 | 25 | 300 | 450 | |
| YWZ8-700/E301 | Ed301/6 | 3700-8000 | |||||||||||||||||||
| YWZ8-800/E301/12 | Ed301/12 | 6000-10000 | 1.6 | 1027 | 320 | 240 | 34 | 800 | 640 | 310 | 670 | 830 | 1430 | 600 | 240 | 620 | 440 | 38 | 310 | 560 | |
制動器符合標注
YWZ4B電力液壓鼓式制動器安裝尺寸和制動力矩參數符合GB6333-86標準，技術條件符合JB/T6406-2006標準；
可增設附加功能（見下表制動器附加功能）。
| 制動器附件功能表 | |
| 附加功能代號 | 附加功能 |
| M | 襯墊磨損自動補償裝置 |
| K1 | 開閘(上升)顯示行程開關 |
| K2 | 閉閘(下降)顯示行程開關 |
| K3 | 襯墊磨損極限顯示行程開關 |
| S1 | 左式手動裝置 |
| S2 | 右式手動裝置 |
制動器主要特點：
性能安全可靠、制動平穩，動作頻率高。
制動器使用條件：
環境溫度-20℃~45℃;
周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品;
空氣相對濕度不大于90%；
使用地點的海拔高度符合GB755-2008。
