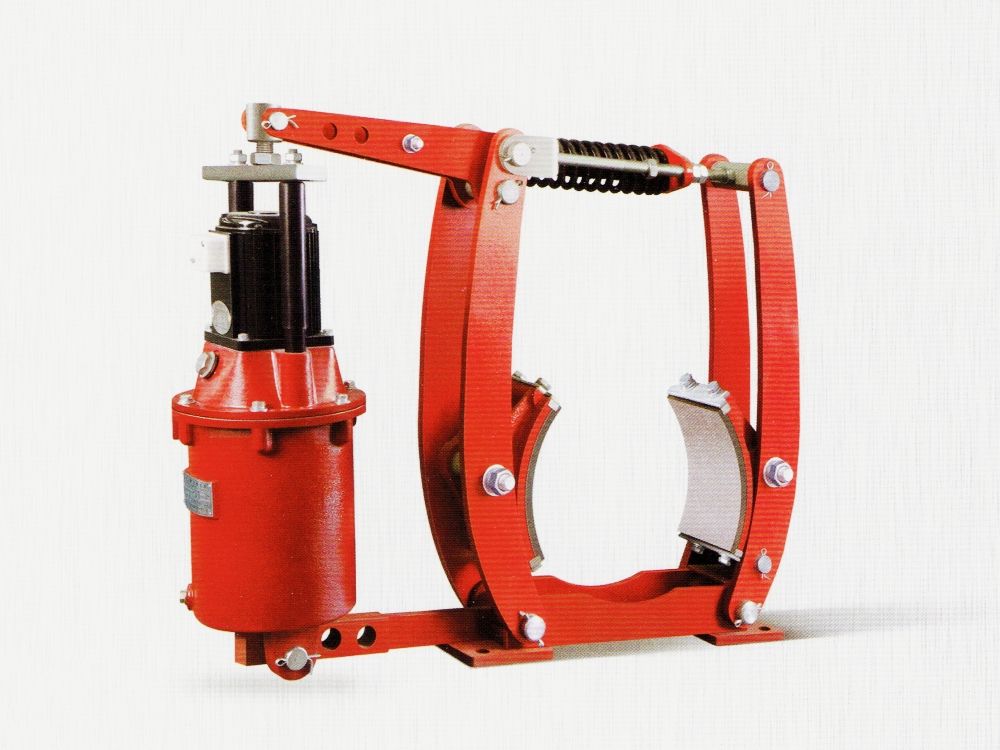

YWZ(3B)系列電力液壓鼓式制動器YWZ型液壓鼓式抱閘/剎車
制動器介紹
YWZ3B電力液壓鼓式制動器型號有：YWZ3B-160/18、YWZ3B-160/25、YWZ3B-200/18、YWZ3B-200/25、YWZ3B-250/25、YWZ3B-250/45、YWZ3B-315/25、YWZ3B-315/45、YWZ3B-315/90、YWZ3B-400/45、YWZ3B-400/90、YWZ3B-400/125、YWZ3B-500/90、YWZ3B-500/125、YWZ3B-500/180、YWZ3B-630/125、YWZ3B-630/180、YWZ3B-630/320、YWZ3B-710/180、YWZ3B-710/320、YWZ3B-800/320型等，鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求，可生產各種常開、防爆及非標制動器產品。
制動器說明
- 產品名稱：YWZ(3B)電力液壓鼓式制動器
- 別名別稱：抱閘/剎車
- 型號規格：YWZ(3B)型
- 所屬類別：液壓鼓式制動器
- 產品產地：河南新鄉長垣/焦作武陟
- 非標定制：可定制
- 是否現貨：部分現貨
- 生產周期：10~20天
- 包裝形式：無
- 供貨范圍：全國
- 送達方式：自提或快遞托運
- 是否安裝：安裝另計
- 售后方式：一年保修
制動器圖冊
制動器參數
YWZ3B電力液壓鼓式制動器外形尺寸圖
YWZ3B電力液壓鼓式制動器技術參數表
| 制動器型號 | 匹配推動器 | 制動力矩 (N.m) | 退距 | A | b | D1 | d | E | F | G1 | G2 | H | h1 | i | K | L | M | n | 重量 |
| YWZ3B-160/18 | 160 | 80-140 | 0.5 | 345 | 65 | 137 | 14 | 157 | 90 | 155 | 155 | 370 | 132 | 55 | 130 | 275 | 145 | 6 | 25 |
| YWZ3B-160/25 | 112-180 | 0.8 | 354 | 154 | 418 | 37 | |||||||||||||
| YWZ3B-200/18 | 200 | 100-125 | 0.8 | 346 | 80 | 137 | 14 | 190 | 90 | 180 | 180 | 403 | 160 | 55 | 145 | 277 | 145 | 8 | 28 |
| YWZ3B-200/25 | 112-225 | 1.0 | 379 | 154 | 445 | 277 | 43 | ||||||||||||
| YWZ3B-250/25 | 250 | 140-225 | 1.25 | 408 | 100 | 154 | 18 | 210 | 100 | 205 | 205 | 480 | 190 | 65 | 180 | 331 | 190 | 10 | 58 |
| YWZ3B-250/45 | 250-400 | 420 | 178 | 571 | 70 | ||||||||||||||
| YWZ3B-315/25 | 315 | 180-280 | 1.25 | 553 | 125 | 154 | 18 | 247 | 110 | 245 | 275 | 545 | 225 | 80 | 220 | 433 | 220 | 10 | 74 |
| YWZ3B-315/45 | 315-630 | 565 | 178 | 576 | 433 | 78 | |||||||||||||
| YWZ3B-315/90 | 630-1250 | 581 | 210 | 699 | 433 | 147 | |||||||||||||
| YWZ3B-400/45 | 400 | 400-630 | 1.6 | 594 | 160 | 178 | 22 | 304 | 140 | 310 | 310 | 675 | 280 | 100 | 270 | 505 | 275 | 12 | 125 |
| YWZ3B-400/90 | 800-1250 | 610 | 210 | 715 | 140 | ||||||||||||||
| YWZ3B-400/125 | 1120-1800 | 632 | 254 | 855 | 167 | ||||||||||||||
| YWZ3B-500/90 | 500 | 1000-1600 | 1.6 | 697 | 200 | 210 | 22 | 368 | 180 | 365 | 365 | 790 | 335 | 130 | 325 | 592 | 330 | 16 | 202 |
| YWZ3B-500/125 | 1400-2250 | 719 | 254 | 855 | 220 | ||||||||||||||
| YWZ3B-500/180 | 2000-3150 | 719 | 254 | 930 | 237 | ||||||||||||||
| YWZ3B-630/125 | 630 | 1800-2800 | 2 | 830 | 250 | 254 | 27 | 478 | 220 | 450 | 450 | 1015 | 425 | 170 | 400 | 703 | 400 | 20 | 335 |
| YWZ3B-630/180 | 2500-4000 | 830 | 254 | 1015 | 358 | ||||||||||||||
| YWZ3B-630/320 | 4800-7100 | 891 | 375 | 1035 | 425 | ||||||||||||||
| YWZ3B-710/180 | 710 | 3100-4500 | 2.0 | 982 | 280 | 254 | 27 | 520 | 240 | 500 | 550 | 1110 | 475 | 190 | 450 | 855 | 452 | 22 | 475 |
| YWZ3B-710/320 | 5000-8000 | 2.0 | 1045 | 375 | 506 | ||||||||||||||
| YWZ3B-800/320 | 800 | 8000-12000 | 2.5 | 1170 | 320 | 375 | 27 | 595 | 280 | 570 | 750 | 1285 | 530 | 210 | 520 | 1012 | 510 | 30 | 716 |
制動器符合標注
YWZ3B電力液壓鼓式制動器安裝尺寸和制動力矩參數符合GB6333-86標準，技術條件符合JB/T6406-2006標準。
制動器特點：
性能安全可靠、制動平穩，動作頻率高。
制動器使用條件：
環境溫度-20℃~45℃;
周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品;
空氣相對濕度不大于90%；
使用地點的海拔高度符合GB755-2008。

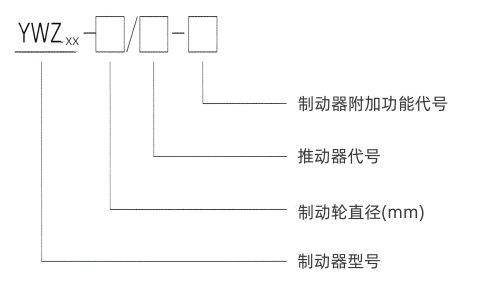

制動器型號意義
YWZ3B電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ4B、YWZ8、YWZ9(YWZ5）、YWZ13、YW、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器，廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器，YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器，ED1YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
