BYT(1)系列隔爆型電力液壓推動器
制動器產品介紹
BYT1系列隔爆型電力液壓推動器使用條件
★海拔高度不超過1000m；
★環境溫度-20℃~40℃；
★安裝地點Z濕月平均Z大相對濕度不超過90%同時該月的平均Z低溫度不超過25℃，允許由于溫度變化發生在產品表面的凝霜；
★周圍環境的污染等級允許3級；
★電源為三相交流:127V、220V、380V、660V、1140V、50Hz(60Hz)。
制動器產品說明
- 產品名稱：BYT1系列隔爆型電力液壓推動器
- 別名別稱：隔爆制動罐/液壓罐
- 型號規格：BYT1系列型
- 所屬類別：制動器推動器
- 產品產地：河南新鄉、焦作
- 是否定制：是
- 是否現貨：部分現貨
- 生產周期：3~10天
- 供貨范圍：全國
- 送達方式：自提或物流托運
- 是否安裝：安裝另計
- 售后方式：一年保修
- 發貨地區：河南長垣

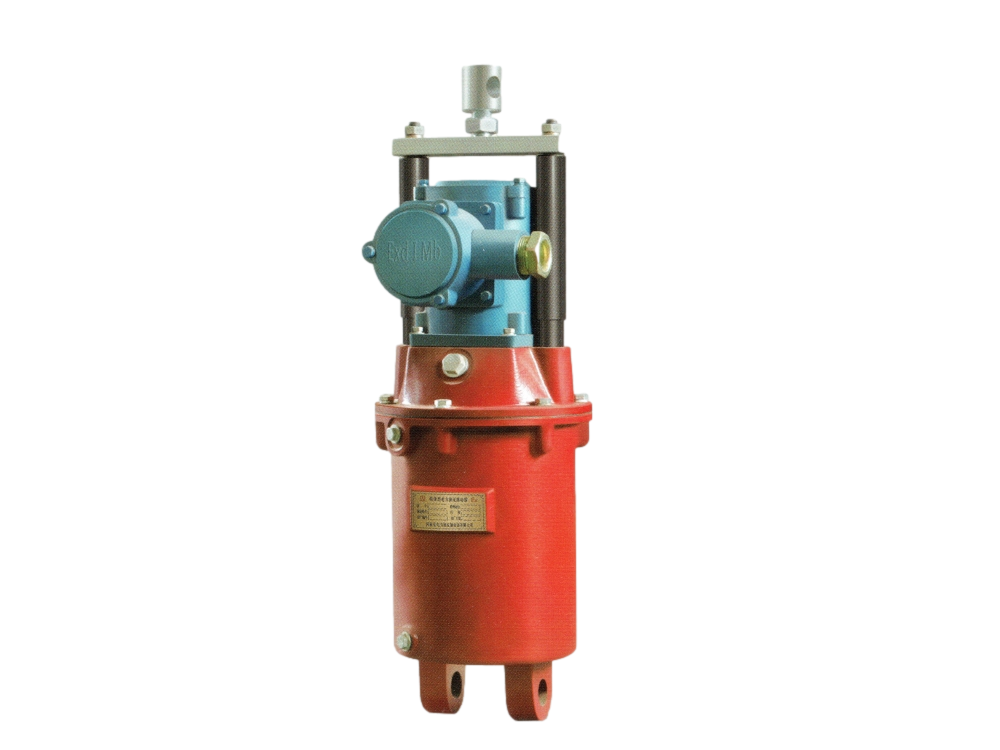

制動器產品圖冊
制動器相關參數

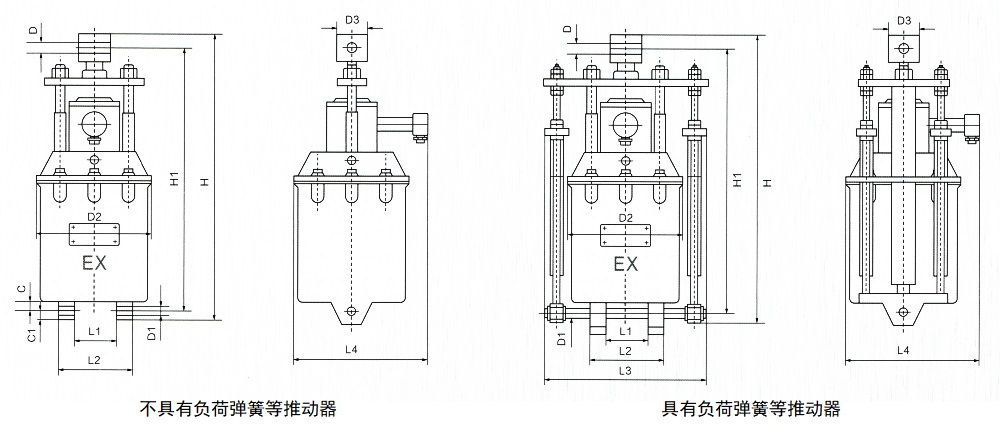

BYT(1)系列隔爆型電力液壓推動器外形尺寸圖
BYT1系列隔爆型電力液壓推動器技術參數表（單位：mm）
| 推動器型號 | 額定推力 (Kg) | 額定行程 (mm) | 電動機容量 (Kw) | 額定電壓 (V) | 額定電流 (A) | 動作時間(S) | 頻率 (c/h) | D | D1 | D2 | D3 | H | H1 | L1 | L2 | C | C1 | 重量 (Kg) | |
| 上升 | 下降 | ||||||||||||||||||
| BYT1-18Z/2 | 18 | 25 | 0.06 | 380 | 0.28 | 0.6 | 0.4 | 720 | 12 | 12 | 137 | 25 | 343 | 321 | 25 | 50 | 15 | 12 | 9 |
| BYT1-25Z/4 | 25 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 154 | 25 | 388 | 360 | 32 | 64 | 18 | 16 | 12 |
| BYT1-25ZC/4 | 25 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 154 | 25 | 408 | 380 | 32 | 64 | 18 | 16 | 12 |
| BYT1-45Z/4 | 45 | 50 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| BYT1-45Z/5 | 45 | 50 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| BYT1-45Z/6 | 45 | 60 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| BYT1-90Z/6 | 90 | 60 | 0.25 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 210 | 40 | 600 | 555 | 47 | 120 | 30 | 25 | 28 |
| BYT1-90Z/8 | 90 | 80 | 0.25 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 210 | 40 | 600 | 555 | 60 | 120 | 30 | 25 | 28 |
| BYT1-125Z/10 | 125 | 100 | 0.4 | 380 | 0.98 | 0.75 | 0.6 | 720 | 25 | 25 | 254 | 50 | 745 | 695 | 40 | 90 | 30 | 25 | 52 |
| BYT1-180Z/10 | 180 | 100 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 254 | 50 | 820 | 765 | 85 | 170 | 40 | 30 | 55 |
| BYT1-180Z/12 | 180 | 120 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 254 | 50 | 820 | 765 | 85 | 170 | 40 | 30 | 55 |
| BYT1-320Z/12 | 320 | 120 | 1.5 | 380 | 3.4 | 0.9 | 0.9 | 720 | 35 | 35 | 375 | 55 | 877 | 815 | 100 | 190 | 44 | 35 | 125 |
| BYT1-320Z/20 | 320 | 200 | 1.5 | 380 | 3.4 | 2.4 | 2 | 720 | 35 | 35 | 375 | 55 | 957 | 895 | 100 | 190 | 44 | 35 | 135 |
BYT1系列隔爆型電力液壓推動器外形尺寸表（單位：mm）
| 推動器型號 | 額定推力 (Kg) | 額定行程 (mm) | 電動機容量 (Kw) | 額定電壓 (V) | 額定電流 (A) | 動作時間(S) | 頻率 (c/h) | D | D1 | H | D3 | H1 | L1 | L2 | L3 | L4 | C | C1 | 重量 (Kg) | |
| 上升 | 下降 | |||||||||||||||||||
| BYT1-25/4 | 20 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 408 | 25 | 380 | 32 | 64 | 228 | 237 | 18 | 16 | 14 |
| BYT1-45/6 | 40 | 60 | 0.14 | 380 | 0.39 | 0.7 | 0.5 | 720 | 16 | 20 | 496 | 30 | 460 | 47 | 94 | 266 | 244 | 20 | 20 | 21 |
| BYT1-90/8 | 70 | 80 | 0.14 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 600 | 40 | 555 | 60 | 120 | 320 | 270 | 30 | 25 | 31 |
| BYT1-125/10 | 90 | 100 | 0.25 | 380 | 0.98 | 0.75 | 0.6 | 720 | 25 | 25 | 745 | 50 | 695 | 40 | 90 | 390 | 295 | 30 | 25 | 56 |
| BYT1-180/12 | 105 | 120 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 820 | 50 | 765 | 85 | 170 | 420 | 295 | 40 | 30 | 60 |

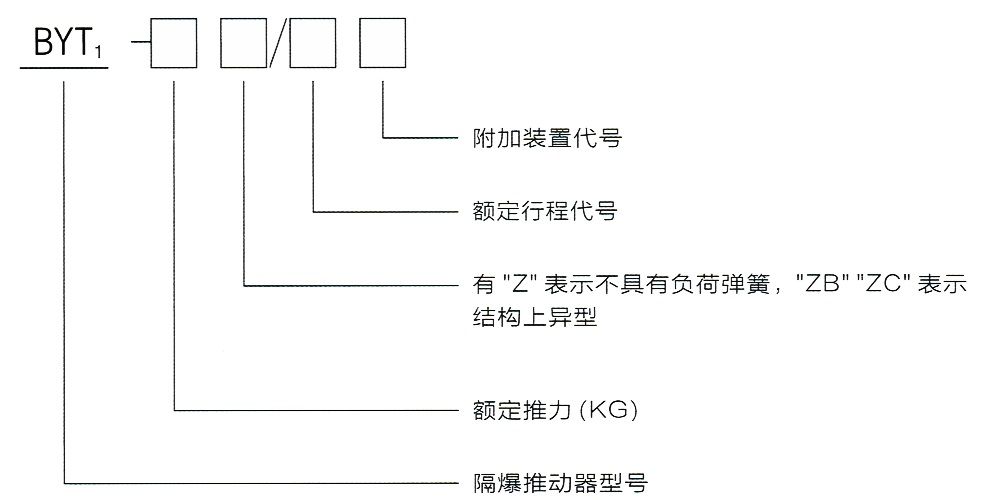

| 推動器附件功能表 | 型號意義 | |
| 附加功能代號 | 表示意義 |  |
| E1 | 上升機械式行程開關 | |
| E2 | 下降機械式行程開關 | |
| EB | 感應式行程開關 | |
