隨著《中國制造 2025》戰略規劃的全面實施，鋼鐵行業在產能結構優化、產業發展等方面都做了相應的布局和調整，積極推進智能轉型工作，推動高質量發展。在 2019 年中國鋼鐵協會年會中，將大力發展適用于大冶金工業流程的智能制造列為了鋼鐵工業下一階段的重點工作。國內多個鋼鐵生產企業均提出了建設智慧鋼廠的目標，智能化示范工廠建設的需求不斷加大。鑄造起重機作為液態金屬搬運的核心設備，是煉鋼生產中的重要環節，提高鑄造起重機的智能化水平，是建設智慧鋼廠的必要前提。鑄造起重機工作級別高、工作環境惡劣、事故危害性大，實現鑄造起重機智能化的目標，可以降低崗位人員勞動強度，提高設備安全管控水平，減少生產線上人員干預，降低事故率，同時提高轉爐、連鑄、吊運多部門間的橫向工藝協同能力，優化工藝流程，提高作業效率。

文中針對國內鑄造起重機的智能化需求，結合多年的專業研發經驗，以提高鑄造起重機智能化水平、降低人員干預度、提高生產效率為目標，在起重機自動運行與智能維護方面做了大量的研究工作，開發出具有智能化概念的 250 t 鑄造起重機。

1. 設備主要性能及創新點

250 t 鑄造起重機具有多項領先技術和功能。該起重機電氣采用“上位工業控制計算機 +PLC+ 基礎變頻傳動”組成的三級系統控制方式：上位工業控制計算機為綜合監控系統，監控整車的運行和故障狀態，PLC 實現整車運行的時序邏輯控制，變頻傳動驅動各機構協調動作實現可控運行。采用先進可靠的三維定位傳感器技術輔助操作人員實現精確定位，基于無線通信的網絡拓?fù)?，可將起重機與地面集控室有效連接，實現數據交換，此外在運維保養方面，該起重機也更加智能化，設備主要?jiǎng)?chuàng)新點有以下方面。

（1）無人自動巡航與安全路徑

起重機接收上層控制平臺的工作指令信息，基于三維定位系統，進行坐標變換，經過“一鍵確認”后起重機可自動巡航至工作面的目標位置，在巡航過程中，起重機將實時判斷當前位置與安全路徑的關系，自動避開非安全區域，從而提高作業效率，減少操作人員的工作量。

（2）操作權限管理功能

起重機控制系統中預存操作人員的指紋信息，當操作人員對起重機進行操作時，首先需要進行指紋識別，當識別通過后，方可操作起重機運行。起重機的控制系統可將操作人員的身份信息和操作信息記錄并保存，實現責任到人。

（3）基于全工廠的智能化控制

傳統的起重機是作為單一個體獨立控制，文中起重機作為全工廠智能化控制的一個對象，接收地面的控制命令，參與到工廠智能化的生產當中；此外，起重機的狀態信息也將發送到地面中控室內，參與地面設備的控制。

（4）雙向視頻監控功能

在起重機關鍵位置安裝攝像頭，用于狀態監視，在主梁端部安裝多個攝像頭，用于監控吊點。此外特別地，起重機上還能根據需要顯示地面相關工位的視頻圖像，起重機也能夠根據需要將機上的圖像發送到地面控制室。

2. 與國外同類型產品技術性能比較

根據國外調研反饋，國外鑄造起重機目前仍為人工本地操作，雖然起重機上各子系統的自動化水平比較高，但是整機的智能化程度并不高?？颇岷偷埋R格起重機在整機的智能化和遠程運維服務方面具有一系列市場化的解決方案，主要是集中在港口、汽車生產和廢物再生能源領域。國內冶金起重機的智能化研究主要集中在鋼卷庫智能倉儲系統配套的夾鉗起重機，鑄造起重機的智能

化開發尚處于起步發展階段。

3. 解決關鍵技術的具體措施和技術方案

250 t智能鑄造起重機集成了目前國際、國內最先進、成熟的機械、電氣技術，具有結構設計合理自重輕、安裝維護方便、運行平穩、故障可追溯、使用安全可靠、簡單便利等優點。

橋架為四梁四軌鉸接型式，由兩根外主梁、兩根副主梁、端梁鉸及連桿組成。鉸接式端梁橋架，解除了結構中的多余約束，變超靜定結構為靜定結構，使橋架的端梁和主梁頭部不承受水平彎曲應力，避免了結構過早出現疲勞裂紋的可能性，延長了結構壽命。

（1）多傳動全變頻調速系統

主起升系統采用差動行星減速器布置，并配專用高溫強制油液冷卻循環系統，油溫控制在 60℃以下，油冷循環泵采用一用一備配置，當一臺潤滑泵出現故障能切換至另一路繼續工作。采用差動行星減速器的優點是：驅動采用兩臺電機，當一臺驅動電機故障，另一臺電機可以在滿載情況下長期半速運行。

電氣驅動方面起升采用雙電動機、雙脈沖編碼器、雙驅動控制系統構成 2 套完整的、獨立的傳動系統。采用“整流回饋裝置 + 逆變器”的多傳動變頻調速方案，調速采用矢量閉環控制方式。通過司機室聯動臺上的主卷選擇開關選擇單、雙電機運行，兩臺電機和兩套逆變裝置形成兩組獨立的控制系統。主起升的兩臺電動機在一臺電動機故障的狀態下，另一臺電動機仍能在滿載情況下長期工作。保證事故狀態下盛滿液態鋼水的鋼包安全放置于地面或者需要的地方。電動機軸端安裝超速開關，提供超速保護。此外，工作制動器采用雙接觸器串聯控制方式，防止接觸器觸頭粘連情況的發生。

副起升機構在逆變器出現故障的情況下，大車運行機構的一套逆變器可作為副起升機構備用裝置繼續使用，運行一個工作循環。大車、主小車運行機構采用兩套控制系統，當一套逆變器或一臺電動機發生故障時，可由另一套逆變器控制另兩臺電機驅動運行。副小車運行機構逆變器出現故障時，主小車運行機構的一套逆變器可作為副小車運行機構備用裝置使用，繼續運行一個工作循環。整流回饋裝置 + 逆變器的多傳動變頻系統單線圖見圖 1。

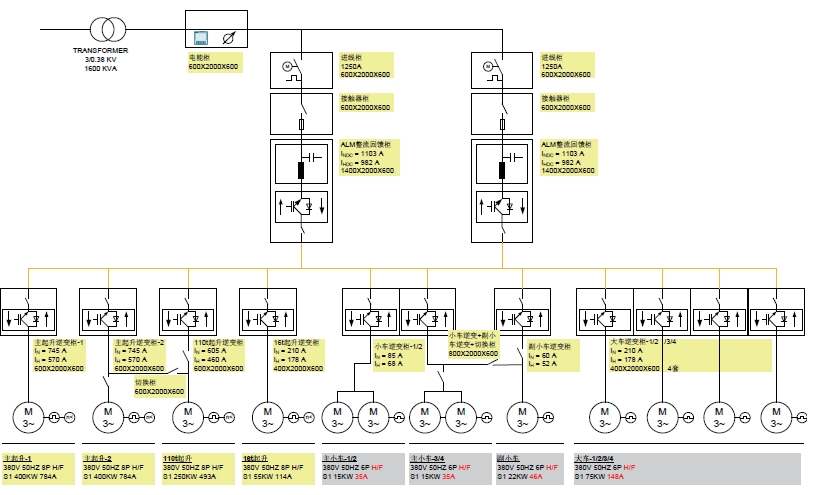

圖 1 整流回饋裝置 + 逆變器的多傳動變頻系統單線圖

（2）起重機三維定位系統及安全路徑

根據起重機不同機構運行特點，考慮到鑄造起重機工作在高溫、高粉塵和強電磁場環境的特點，起重機采用了多種不同的位置檢測方法以保證檢測的準確性和可靠性，其中起升機構采用在卷筒軸端安裝絕對值編碼器來測量起升高度，大車運行機構采用格雷母線，主、副小車采用激光測距儀。為了保證測量精確，每個機構都增加高度或者位置校正開關，避免累計誤差出現。

由于廠房的結構限制，起重機在某些區域需要進行避讓，為此在人機界面上設置有需要避讓區域的坐標，在起重機自動運行時，實時將當前位置坐標與避讓區域所設置的坐標相比較，當起重機接近所圈定的危險區域時，相應機構能夠停止運行，并發出聲光報警信號。同時通過程序邏輯判斷起重機是否能合理避讓這些區域，如果可以就通過改變起升高度及主副小車位置來避讓該區域。安全路徑可以在 CMS 畫面上設置，分臨時設置路徑和固定設置路徑。

（3）大車糾偏系統的傳感器檢測與電動機控制技術

通過在大車一側端梁設置四個傳感器，檢測軌道車輪的相對位置，將實際位置信息傳至糾偏控制器，糾偏控制器根據位置偏差結合算法來改變大車兩側電機變頻器的驅動速度及加速度來調整大車運行的軌跡，控制大車車輪輪緣與運行軌道的間隙，防止車輪啃軌，提高車輪使用壽命。

（4）網絡配置與組態

為了實現地面與車上的數據通訊，起重機在地面鋼水接收跨安裝若干套無線通訊 AP 模塊，在起重機上設置有無線網絡客戶端，使得起重機與地面集控室之間通過無線局域網有效結合到一起。起重機內部主控制部分的 PLC，采用冗余雙網絡配置；與第三方外設之間采用Y-LINK 組件進行連接，起重機上配置有起重機監控系統遠程客戶端，地面設置有服務器。起重機網絡拓?fù)鋱D見圖 2。

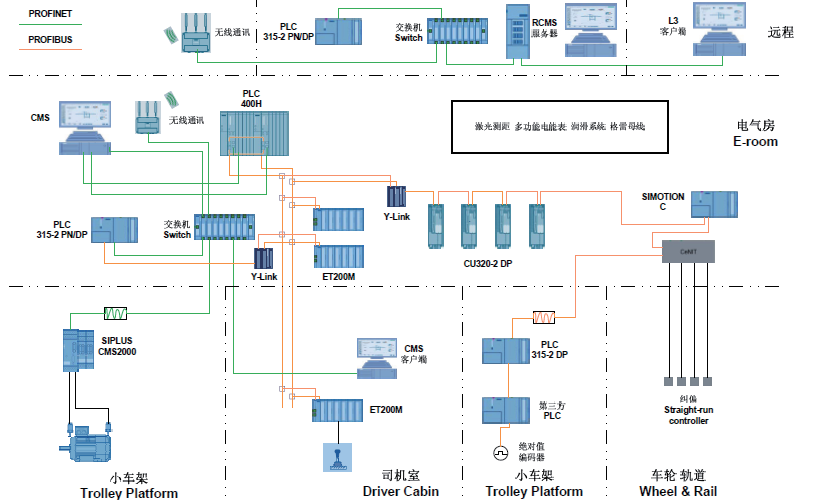

圖 2 網絡拓?fù)鋱D

（5）智能潤滑系統

主要包括主控柜（S7-200PLC, 觸摸屏）、油泵站（壓力表）、智能分油箱（控制板、容積式流量計，電磁給油器）構成，主控柜和油泵站及智能分油箱之間采用載波電纜通訊采集壓力容量信號。在 CMS 上位機上可以進行潤滑系統的顯示及設置。

根據實際潤滑點數及分布距離，油泵站和分油箱的個數可靈活配置。油泵站上安裝有壓力表，一個油泵站可給多個智能分油箱供油。智能分油箱上有 5 個電磁給油器，每個電磁給油器上都安裝有容積式流量計，從每個電磁給油器流出的油容量可計數。自動供油時，從第1 個點開始潤滑，根據設定的時間或者油量進行供油操作，當打到預定的時間或油量時，停止供油，開始第 2點的潤滑，直到所有潤滑點都完成，然后等待下一個供油循環。潤滑時可根據設定的潤滑容量或者潤滑時間來打油，到時即停，潤滑過程中可實時檢測各潤滑點的狀態，比如漏油或者堵塞等。

（6）操作權限管理

起重機系統中預存了 5 個操作人員的指紋信息，當操作人員對起重機進行操作時，首先需要進行指紋識別，當識別通過后，方可操作起重機運行，當起重機各個機構在 10 min 內沒有任何操作動作，主令系統將失效。操作人員將通過輸入指紋再次激活起重機的操作，起重機的控制系統實時可記錄操作權限登錄信息，有助于加強起重機操作管理的信息化水平。

（7）雙向視頻監控

為了能在起重機上顯示地面不同工位狀態信息，為視頻系統設置了一路獨立的圖像傳輸無線網絡通道：在起重機的操作室內安裝兩個視頻顯示器，一路顯示車上的視頻信息，一路顯示地面工位視頻信息。起重機上與地面集控室各自設置有硬盤錄像機，兩個硬盤錄像機通過無線網絡連接，通過硬盤錄像機上的輸入信號切換顯示畫面。

（8）智能維護與管理

上位機內安裝有基于 WINCC 軟件平臺開發的起重機專用信息管理系統。PLC 采集電動機、減速器溫度和振動信號、電氣室和高壓室溫度信號等。信息管理系統與起重機的 PLC 可編程控制器、潤滑系統控制器等通過以太網實現數據交換，通過內嵌的故障分析軟件，可以為運維保養提供設備運行狀態報表以及故障預警和電氣元件壽命評估等。

4. 經濟效益和社會效益

起重機以高起點、高性能、高效率和高可靠性為前提，在設備匹配、結構原理、性能等方面均有較大創新；在參數確定、方案設計、原材料選擇、工藝設計、外購配套件選型、質量控制等方面均達到國內領先水平。相關技術可推廣應用至其他類型起重機產品，有助于增強我國起重機的核心技術水平，提高起重機制造企業產品利潤率，增強企業效益。智能化鑄造起重機關鍵技術的研究，對我國鋼鐵行業推廣節能高效、綠色環保和建設智能化鋼廠具有十分重要的意義，有助于制造業的轉型發展。

5. 結語

本項目是鑄造起重機在智能化研發上的一次新嘗試，所開發的起重機自 2018 年投入使用后，在提高運行效率和降低操作人員工作強度方面起到了預期效果。受限于現有的科技水平和出于安全可靠性的考慮，鑄造起重機在無人化操作研究方面進展較慢。相信隨著研發工作的持續進行，以及 AI 技術在工業應用領域的不斷進步，鑄造起重機的智能化水平將會有更大提升。
