在建筑施工領域，塔式起重機是不可或缺的重要設備，其眾多關鍵部位，如擺輪軸承、卷筒軸承、托繩輥軸承以及回轉支承等，都需要良好的潤滑來確保正常運轉。然而，傳統的潤滑方式存在諸多弊端，常常導致潤滑缺失問題，影響設備性能與施工進度。本文將詳細介紹一種塔式起重機智能潤滑系統的電氣設計方案，該方案借助先進技術有效解決了上述難題。

一、傳統潤滑方式的困境

以往，塔式起重機多采用在相關部位設置注油嘴，依靠手動油槍定時注油的方式。但這種方式過于依賴人工操作，一旦操作人員疏忽未及時注油，就極易造成軸承、回轉支承等關鍵部位的磨損。嚴重時，甚至?xí)率蛊鹬貦C(jī)癱瘓停工，極大地影響施工進度，增加維修成本。

后來，部分塔式起重機廠家在回轉支承等關鍵部位設計了自動潤滑裝置，能夠按照設定的日期和時間自動加油，在一定程度上保障了關鍵部件的潤滑。然而，若遇到塔式起重機在設定時間段未通電工作，該裝置便無法發揮作用。而且，如果操作人員未能認真維護、及時加注潤滑油，同樣會導致相關部位缺油，使起重機出現損壞等嚴重后果。

二、智能潤滑系統的設計與功能

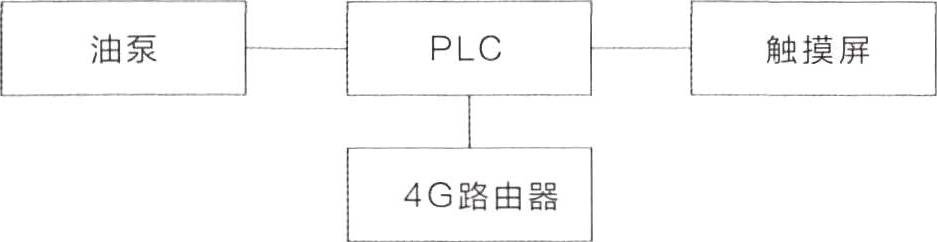

為解決傳統潤滑方式的問題，我們基于某品牌交流電動機潤滑泵，結合PLC、觸摸屏、4G路由器、物聯網卡等器件，設計出一款智能潤滑系統。該系統的控制原理如下圖所示：

1. 控制方法

當塔式起重機需要注油時，PLC會發出信號，并在觸摸屏上提示“★即將進入注油模式，請操作確認按鈕，是否同意注油”。此時，若操作人員選擇“同意”，設備將進入自動注油模式；若按下“取消”按鈕，則會提示“此次注油取消，將在1h后再次提示”。

倘若連續3次取消注油，PLC程序會對塔式起重機的操作速度進行限制，同時提示操作人員由于未注油，塔式起重機將進入“限速模式”，此時“限速模式”指示燈隨即閃爍。與此同時，系統會通過4G路由器發送短信給預先設定的手機號，告知起重機管理人員相關情況。

若出現連續5次取消注油的情況，系統將關閉塔式起重機的相關運行功能，并提示操作人員由于未注油，塔式起重機將進入“限動模式”，“限動模式”指示燈閃爍，且同樣會通過4G路由器向管理人員發送短信。在“限動模式”下，塔式起重機無法正常工作，僅能通過觸摸屏上的注油“旁路按鈕”進行旁路供電，實現短暫運行。

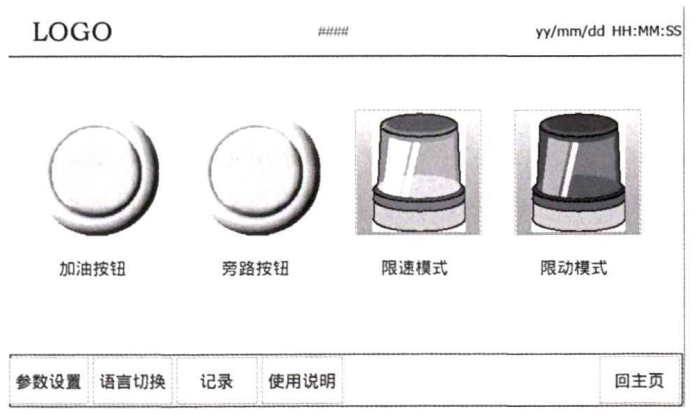

該智能潤滑系統的觸摸屏控制及顯示界面如下圖所示：

圖 2 智能潤滑系統觸摸屏控制及顯示界面

此外，如果塔式起重機在某段時間停工，總電源斷電或因其他原因未注油，PLC程序會進行記錄。下次開工通電時，設備會先自動執行注油程序，并在觸摸屏上顯示相關提示信息，提醒操作人員及時注油。

2. 輔助功能

該智能潤滑系統還具備多項實用的輔助功能。例如，當用戶在維護保養時發現自動潤滑系統缺油，可通過PLC程序控制顯示屏上的“加油按鈕”進行自助加油。同時，系統還擁有油泵無油提示和油嘴受堵提示功能，方便操作人員及時發現并解決問題。另外，系統支持語言切換功能，可根據需求預設10種語言；具備參數設置功能，能對注油時間、時長、次數等相關參數進行設置；采用密碼保護功能，防止未經授權的人員隨意改動參數；還提供記錄查詢功能，方便用戶查看歷史加油記錄。

三、智能潤滑系統的應用效果

塔式起重機智能潤滑系統具有顯著的應用效果。它不僅能對操作人員進行預警和報警，還能通過物聯網向遠程的起重機管理人員報警，實現全方位的監控與管理。同時，該系統可對注油時間、時長、次數等相關參數進行靈活設置，并記錄潤滑數據。未來，該系統還可接入云端，方便塔式起重機制造廠、使用方的管理人員和操作人員收集相關數據，以便對塔式起重機的使用、保養等情況進行綜合分析，為設備的維護和管理提供有力的數據支持。

綜上所述，塔式起重機智能潤滑系統通過創新的電氣設計，有效解決了傳統潤滑方式存在的問題，為塔式起重機的穩定運行和高效工作提供了可靠保障，具有廣闊的應用前景和推廣價值。
