1  存在問題

如果塔式起重機出現故障，維修及調試時存在以下難點和特殊要求。

（1）勞動強度大

塔式起重機較高，很多機構和部件均設置在塔機機身頂端，保養、調試、故障診斷和維修時，維修人員都需要?通過爬梯爬到塔式起重機頂上的回轉平臺或動臂上進行工作，有些高配置的塔式起重機會配備載人電梯，但大多數塔式起重機沒有這樣設備。這樣維修工作勞動強度大、作業時間長、危險性高。

（2）對維修人員素質要求高

對于塔式起重機而言，無論操作、保養、調試、故障診斷和維修均屬于高處作業，維修人員進行保養、調試、?故障診斷和維修時，如果需要附屬配件的廠家人員進行配?合維修，這些維修人員同樣需具有《登高作業證》及《特?種設備操作證等相關從業資格證。對維修人員如此高的要求，有時會造成塔式起重機不能及時維修，影響施工進?度。

2 解決方法

我們依據目前應用較廣的物聯網理念，為實現預防性維護、異地診斷和調試為目的，設計了塔式起重機智能管理系統。

（1）結?構

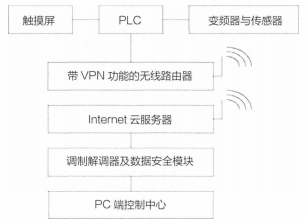

該智能管理系統的硬件構成框圖如圖1所示，主要由可編程控制器(PLC)?、??觸摸屏、變頻器、傳感器、帶VPN功能的無線路由器、?Internet云服務器、調制解調器及數據安全模塊、PC端控制中心等組成。

?PLC及觸摸屏

PLC作為塔式起重機智能管理系統的核心部件，起數據收集、分析比較、發出控制信號等作用，觸摸屏可以讓操作者設置簡單參數并顯示各種監控信息，可以監控塔式起重機所能檢測到的各項數據。PLC為獨立設置的部件，?若其出現故障，不會對塔式起重機其他系統的使用造成任何影響。

?VPN?功能的無線路由器

由于塔式起重機屬于特種設備，因此其通過網絡各項發送的數據必須是安全可靠的，我們設計的塔式起重機智能管理系統需通過虛擬專用網絡(VPN)功能的設備，進行專線連接，以保障系統的安全性和可靠性。在PC端控制中心，通過軟件及相關功能經由網絡與PLC?連接。

?傳感器

傳感器作為智能管理系統的監控元件，對塔式起重機各個部位機件、電氣進行監控，主要在下幾個部位增加傳感器：一是在電機上加裝定子溫度傳感器、輸入端和輸出端的軸承溫度傳感器；二是在減速上加裝潤滑油溫度傳感器、沖擊脈沖傳感器、高速偶合器、速度傳感器、液位傳感器；三是在工作裝置上加裝測距傳感器、速度傳感器；?四是在結構件上加裝重量傳感器、角度傳感器、傾角傳感器、就位傳感器、校準傳感器、壓力傳感器等。五是通過PLC可以讀取變頻器的相關數據，對變頻器進行監控。
