一、起重機

起重機方案設計是整個設計過程最復雜、最具有綜合性和創造性的階段，首先要分析起重機用戶的設計要求，提出系統所需要的詳細功能，然后通過設計或選擇一系列有效的結構來實現該功能，并對這些結構進行決策和再設計。長期以來，方案設計一直是設計的關鍵所在，具有以下難點：(1)方案設計的多層性與多目標性；

(2)建模困難；

(3)方案設計的再設計特性。為此，在成功地開發“港口門座起重機CAD”系統的基礎上，進一步研制起重機方案設計專家系統PCES(Portal?Crane?Expert System)。系統采用Turbo-Prolog語言，用產生式規則建立知識庫，用動態數據庫實現過程控制策略，能有效地實現起重機方案的初步設計及再設計。

二、總體結構與功能

PCES系統是一個以方案設計為主，同時包括優化設計、決策理論、數據庫設計、參數化繪圖、實體裝配和運動分析等技術的集成化系統。根據起重機方案設計的特點，系統的控制結構是在“方案設計——評價——再設計”的控制策略的基礎上實現的。

PCES系統總體結構，如圖1。各個模塊的功能分別如下：

(1)主控模塊。與各個模塊連接，可以調用任何一個模塊，控制整個系統并模仿設計者的設計步驟進行工作。各個模塊之間不能直接調用，只能由主控模塊調用，通過動態數據庫實現信息交換。

(2)動態數據庫。它是系統的全局工作區，各模塊之間的信息交流通過動態數據庫實現。它的主要作用是存貯起重機初始設計條件、技術要求、中間設計結果以及最后的設計結果。解釋模塊、方案評價模塊和失敗處理模塊所需要的信息也是從動態數據庫中獲得。

(3)知識庫。存儲的各種知識主要來源于文獻[1-3]以及上海江南造船廠設計二所起重機設計專家組，為了提高搜索效率減少推理時間，將知識庫分為若干個子知識庫，各子知識庫采用分類和分層組織。

(4)推理機。采用正向推理方式和反向推理方式。

(5)方案設計模塊。根據用戶的設計要求和提供的基本事實，完成起重機總體結構設計和起升、變幅、旋轉、運行機構的傳動方式與制動方式的設計等工作。

(6)方案評價模塊。對當前輸出結果進行綜合性能評價，評價的方法采用專家估測法。建立由若干評價指標組成的體系，由多個專家分別對體系中的每個指標作出權數判定，最后給出方案的綜合評價結果。

(7)失敗處理模塊。當方案評價模塊對當前結果作出不滿意的答案時，要調用失敗處理模塊進行參數的調整，使系統得到較為滿意的結果。

(8)解釋模塊。系統在調用知識庫的數據、知識進行推理。若成功則顯示推理過程中引用的規則和得到的結論；若不成功則顯示不可行的評價項目，提醒用戶修改不合理要求，并提示如何使用系統從而得到某一結論。

(9)用戶接口I/O。用戶通過該接口輸入起重機總體方案設計的初始條件及技術要求，系統按照一定的設計策略經過推理計算后得到中間設計結果或最終設計結果，再經接口I/O輸出給用戶。

(10)知識庫擴充和維護模塊。完成建立、修改，擴充和刪除知識庫的工作。

(11)門座起重機輔助設計模塊。本模塊是基于美國SDRC公司微機版I-DEAS支撐軟件，具有二維繪圖、三維造型裝配、機構分析、優化設計、有限元分析等功能，通過內部接口與PCES系統各模塊連為一體。

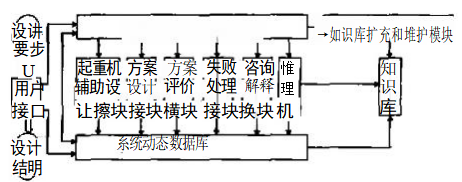

圖1 PCES總體站構

三、設計知識的表示

專家系統的能力取決于知識，同樣的知識可以有不同的表示形式，不同的表示形式產生不同的效果。通常，知識的表示有邏輯、規則、框架、語義網絡和過程等多種方式。PCES系統采用基于規則的產生式表示，其格式表示如下：

<規則定義>::=<規則號>IF<前提子句>THEN<結論子句>;

<前提子句>::=<概念>F<陳述>I<數學表達式><關系運算符><數學表達式>l

<概念><關系運算符><變量>I<概念><關系運算符><常量>;

<數學表達>::=<運算符+l-|*|/|…>(項[項，[項….]])；

<項>:;=<變量>|<常量>;

<關系運算符>::=>|<l≥|≤|=3；

<結論子句>1:=<邏輯運算符AND(OR(NOT><基本事實>|<可執行語句>;

在起重機方案設計中，經常出現因起重量增加而導致輪壓加大的情況，而輪壓的改變又影響著平衡梁的支撐形式和車輪布置方式，該知識用產生式規則表示如下：

(Rule-31(IF(實際輪壓<許用輪壓)；

THEN(機構車輪數目增加));(Rule_32(IF(機構車輪數目增加))；

THEN(AND選擇平衡梁支撐形式選擇車輪布置方式));

四、知識庫的構造

系統知識庫構造采用層次結構，由事實庫、規則庫和數據庫三部分組成，如圖2示.事實庫相應地分為兩個子庫，規則庫分為4個子庫，數據庫分為3個子庫。

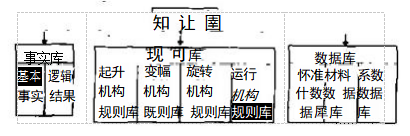

圖2 PCES知識庫層次結構

事實庫中的事實分為基本事實和邏輯結果?；臼聦?shí)是在推理前已經設置好的。PCES中存放的各種系列的起重機型號、整機重量、起重量、變幅幅度、起升高度、工作速度、車輪數目、機構工作類型、機構載荷率和設計標準等知識均為基本事實。邏輯結果是由基本事實經推理得到的，如起重機的結構形式、布置方式、制動方式、傳動方式和主動輪/從動輪的數目分配比例等等。規則庫分為起升機構規則庫、變幅機構規則庫、旋轉機構規則庫和運行機構規則庫四部分，主要存放的是四大機構設計常識、有關規范、各種標準及專家設計經驗。四大機構常規的布置方案、傳動方式、驅動方式以及各種計算公式也存放于各自的規則庫中，數據庫分為標準件數據庫、材料數據庫和系數數據庫三部分。標準件數據庫主要用來存放軸承、電機、減速器等標準件各種數據。材料數據庫用來存放材料型號和力學性能等參數，系數數據庫則主要存放機構設計中所用到動載系數、安全系數、風載系數、摩擦系數等等。

五、應用示例

現對16tX35m門座起重機進行初步方案設計，初始條件和部分設計結果，如表1、2示。

表1部分初始條件

表2部分推理結果

起重機總體結構采用對稱門架組合臂架。

六、結論

門座起重機總體設計是整個設計過程中經驗知識與智能最集中的階段.方案設計的多層次性、多目標與多樣性，給設計工作帶來了很大的困難。PCES系統在充分利用人工智能和專家系統技術的基礎上，能有效地解決起重機在總體方案設計的困難，設計結果令人滿意。
