起重機在各類港口、建筑工地、工業廠房、貨物倉庫等場所應用十分廣泛，其高效的搬運能力能很好的提高勞動生產效率，是物料搬運的常用設備。目前，我國的起重機制造業飛速發展，產能較以往有了很大的提升，質量水平日益提高。由于廣大用戶的使用需求不斷的提升，起重機產品類型不斷豐富，技術應用也不斷加強。本文針對涉及危險化工品、核工業、軍事領域的需求，充分考慮到危險物料對人身的傷害以及物料搬運全過程的作業安全，提出一種安全可靠、性能穩定的，能遠程操控的高精度智能起重機設計方案。

1、基本工作原理及組成

本文所設計的高精度智能起重機按照國家頒布的特種設備目錄分類為通用橋式起重機，對應相關產品制造標準為GB/T 14405-2011《通用橋式起重機》。高精度智能起重機的基本組成：機械部分（包括大車、小車、主梁、端梁、取物裝置等）、控制系統軟件、硬件以及電氣系統?；竟ぷ髟恚焊鳈C(jī)構接收到控制指令后，啟動相應的電機使其運轉，通過減速機、傳動軸、聯軸器等機械傳動方式把扭矩輸送到轉動部件（如：大車輪、小車輪、起升卷?yè)P(yáng)裝置），以實現大車左右方向行走、小車前后方向行走、起升裝置垂直方向的上下運行?？刂浦噶钔Ｖ箷r(shí)，供電回路失電，電機停止運轉，工作制動器閉合，旋轉機構停止運動。基本作業流程：起重機定位（X0，Y0，Z0）；作業功能選擇（用戶可根據軟件選擇自動作業、手動作業等工作模式）；系統作業初始化[確認識別物料原始位置（x1，y1，z1）、需擺放的位置（x2，y2，z2）、搬運路徑S：（x1，y1，z1）→（x2，y2，z2）]；執行自動或手動作業流程并實時反饋吊運物體和起重機的位置信息；物料通過規劃好的路徑吊運至設定位置；系統自動核對位置，確認無誤后，脫離物料與起重機的連接；起重機回歸原始位置（X0，Y0，Z0）；結束作業。

2、總體方案設計

2.1可靠性指標

沿用我國機械行業標準JB/T 50103-1998《通用橋式起重機可靠性考核評定試驗規范》的規定：首次故障前平均工作時間MTTF≥250h；當量平均無故障工作時間MTBF≥320h；平均修復時間MTTR≤2h；可用度A0≥0.98。

2.2建立模型

對起重機的使用場所建立空間直角坐標系，起重機、物料的位置狀態可以用空間坐標（x，y，z）表示，把小車運行方向定義為X軸方向，把大車運行方向定義為Y軸方向，把起升方向定義為Z軸方向。把物料從位置P1（x1，y1，z1）搬運至位置P2（x2，y2，z2），起重機需要進行以下動作：垂直起升物料（x1，y1，z1）→（x1，y1，zm），大車運行至合適位置（x1，y1，zm）→（x1，y2，zm），小車運行至合適位置（x1，y2，zm）→（x2，y2，zm），垂直下降物料（x2，y2，zm）→（x2，y2，z2）。物體在X軸上的位移，等效為小車位移Δx，由小車電機運轉實現；物體在Y軸上的位移Δy，等效為大車位移，由大車電機運轉實現；物體在Z軸上的位移，等效為起升取物裝置位移Δz，由起升卷?yè)P(yáng)電機運轉實現。

3.3功能設計

a、實時位置跟蹤顯示；b、自動作業；c、手動作業；d、堆放規則（自定義）；e、庫房物流自動管理；圖像監控；故障報警及記錄。

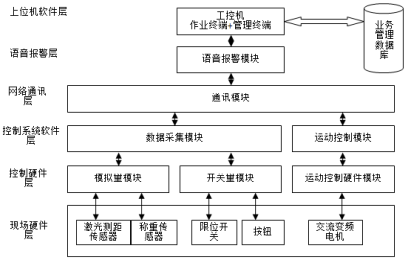

圖1高精度智能起重機總體架構

3、機械部分設計

機械部分的設計由實際需求而定，如：橋架結構的尺寸由庫房的跨度決定、起重機的額定起重量由吊運物體的最大重量決定。該部分設計和傳統起重機的機械設計一致，行業上已有大量成熟經驗，在此不作熬述。

4、控制系統硬件設計

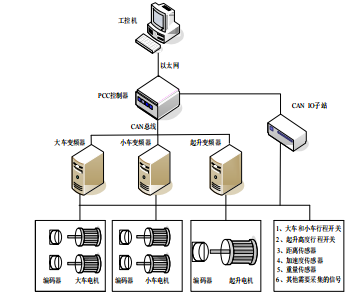

總控室采用1臺工控機作為上位控制中心，通過以太網連接下位PCC控制器。PCC控制器作為控制核心部件具備以太網、USB、RS232、CAN總線接口等多種通訊方式，還可通過增加CAN?IO子站進行接口擴展。PCC控制器與變頻器驅動器的通信主要通過CAN總線進行。起重機上設有大車行程限位開關和預限位開關等，可實現大車極限位置的安全保護作用；設有小車行程限位開關和預限位開關等，可實現小車極限位置的安全保護作用；設有起升高度行程限位開關，可防止過卷?yè)P(yáng)事故的發生。設有重量傳感器和起重量限制器，可實現物體稱重功能，如有超載情況發生，發出報警信號并限制起升方向動作，但不限制下降方向動作。設有小車、大車激光測距儀，用于采集位置狀態信息，可實現高精度的定位；設有高清攝像機，用于監視物料搬運時的情景，并記錄相關圖像信息?？刂葡到y(tǒng)基本結構如圖2。

圖2控制系統基本結構

整個控制系統可實現基本控制功能：大車、小車精確控制運行；取物裝置升降運行控制；故障檢測、處理和報警等，變頻器、電機、編碼器、PCC構成閉環控制系統。

5、控制系統軟件設計

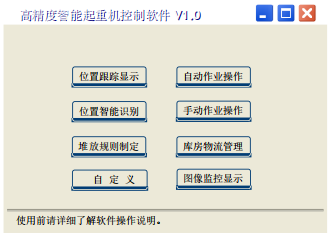

5.1軟件操作界面

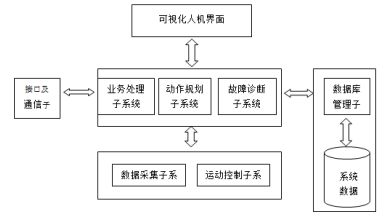

5.2軟件功能模塊

5.3動作規劃

按照本文3.2建立的模型進行動作規劃。此外為了提高起重機的容錯能力、糾錯能力，加入運動狀態智能分析。

5.4故障診斷

通過PCC控制設定的邏輯控制程序跟蹤故障點，根據故障情況輸出報警信號，反饋到上層計算機并顯示故障部位。

5.5數據庫管理

使用SQL Server軟件平臺進行開發，對作業信息進行存儲和統計，例如：起重機技術參數、操作人員信息、庫房堆放位置信息、作業過程信息、故障檢修信息等，能自動生成統計報表，可打印輸出。

6、結論

本文提出了高精度智能起重機的工作原理、設計流程以及相關軟件的設計方法，為危險場所的物料搬運自動化作業提供設計案例。使操作人員可在安全的環境下，操縱起重機搬運危險物料（核廢料、?；贰⑽淦餮b備），保證了人身安全和作業質量，值得推廣和應用。
