近年來，干散貨航運市場的持續發展使干散貨港口的年吞吐量維持在較高水平。作為干散貨供應鏈的關鍵節點，干散貨港口承擔著儲存和加工的任務，負責海陸之間的中轉裝卸工作，進而對港口的貨物處理能力提出了更高的要求，并對裝卸效率構成了挑戰。此外，現代工業設備的工作條件較為惡劣，自動裝卸設備通常需要在高負荷和高精度的條件下進行連續運轉，該現狀催生了對智能管理和自動作業的需求。

為了有效應對智能管理和自動化作業的需求，本文提出一套具有自主知識產權的創新解決方案：基于機器視覺的自動化門機智能識別系統。該系統集圖像識別和激光掃描技術于一體，利用3D激光雷達和高清識別相機，能夠?qū)崿F(xiàn)抓斗的實時跟蹤與定位、船艙內與甲板建筑物的點云數據傳輸、卸料斗和集卡的精確定位以及抓斗移動軌跡中障礙物的判斷。通過相關技術，該方案能夠?qū)崿F(xiàn)門機操作的智能化、無人化和動態化，有效提高港口的裝卸效率和作業安全性。此外，該智能識別系統方案應用先進算法，用于處理和分析從雷達和相機收集的數據，確保操作的高效性和準確性，能夠自動適應不同的工作環境和條件，具備良好的靈活性和擴展性。同時，通過實時監控和動態調整作業流程，該方案能夠提高作業效率，降低人為錯誤的風險，確保作業過程的安全性和可靠性。

1、系統總體設計

1.1設計原則

第一，安全性原則。系統充分考慮港口作業中的各種干擾因素以及工況中的風險項，采用門機抓斗異常狀態檢測、安全區域檢測、障礙物檢測等檢測手段，有效控制風險，排除干擾因素。第二，精確性原則。系統采用多重激光雷達和多重視覺檢測手段，保證其在各種環境下均能夠互相補充，識別盲區，并確保識別結果的高精度。第三，易維護原則。系統擁有高度的可拓展性，并且各子系統間較為獨立，能夠滿足后續升級和故障排除的需求。

1.2系統架構

自動化門機智能識別系統包含安裝在維修平臺的三臺激光雷達、兩臺攝像機、一臺云臺、一臺光纖交換機和全球定位系統（GPS）模塊以及安裝在主控室的一臺光纖交換機、一臺工控機，并將處理后的信息與可編程邏輯控制器（PLC）通信。維修平臺上可以設置一個電器箱，用于安裝光纖交換機和提供220V電源。

1.3系統硬件配置

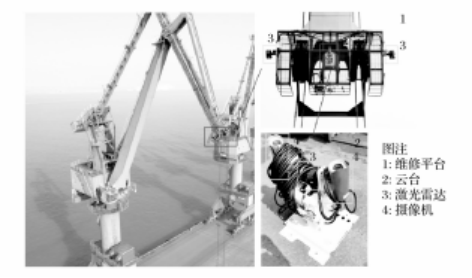

自動化門機維修平臺安裝如圖1所示。其中，維修平臺上面搭載了所有的觀測設備。旋轉云臺：在維修平臺中心正下方安裝，實時計算和垂直矯正GPS計算獲得的象鼻梁傾角數據，保證云臺始終保持豎直向下，確保雷達和攝像機能夠獲取有效的掃描范圍。激光雷達：在維修平臺兩側各安裝了一臺激光雷達，分別交叉覆蓋維修平臺正下方，沿著象鼻梁方向（徑向）掃描，獲取抓斗實時位置。一臺激光雷達安裝在旋轉云臺上，沿抓斗行進路徑方向（切向）掃描，檢測抓斗行進路徑上存在的障礙物。三臺激光雷達交叉覆蓋式掃描象鼻梁頂端正下方的作業區域。攝像機：在維修平臺下方安裝兩臺攝像機，分別負責對下方工作區域進行抓斗定位和艙內流動機械識別。

圖1自動化門機維修平臺安裝

2、系統工作流程

2.1海側作業工作流程

海側部分主要包括工作模式和待機模式。工作模式包括實時掃描模式、局部掃描模式、整體掃描模式。在自動化作業開始前，需要進行一次整體掃描，再開始實時掃描。每次作業循環中，在抓取物料前，還需要進行一次局部掃描。

• 局部掃描模式：自動化識別系統接收激光雷達的掃描數據和視覺相機的圖像數據，并進行相關的數據濾波、網格化等初步處理，得到船型信息并將結果發送給PLC。船型信息包括艙口位置、艙內物料、艙內物料點云、艙內流動機械位置等。
• 整體掃描模式：與局部掃描模式的數據處理與傳輸流程相同，輸出的船型信息增加了船艙附近障礙物位置與船體傾斜程度。
• 實時掃描模式：自動化識別系統接收激光雷達的掃描數據和視覺相機的圖像數據，并進行相關的數據濾波、網格化等初步處理，得到抓斗的位姿信息并將結果發送給PLC。抓斗位姿信息包括抓斗位置、角度、加速度等。
• 待機模式：自動化識別系統在無作業狀態下會轉動云臺到待機位置，減少雷達和相機因環境導致的污染，避免相機的圖像數據模糊和遮擋雷達掃描數據。

2.2路側作業工作流程

路側部分主要包括卸料斗與集卡。在門機準備工作階段，將激光雷達和攝像機組成的智能識別系統運行到卸料斗工作區域上方，掃描與識別卸料斗初始位置，并確定工作區域內卸料斗的唯一位置作為初始位置。在門機實時作業階段，當抓斗運動到路側卸料斗上方附近時，智能識別系統識別并獲取工作區域內卸料斗的實時精確位置，并傳遞到PLC；當抓斗運動到目標卸料斗正上方時，智能識別系統確認卸料斗下方是否存在停留集卡并將結果傳遞給PLC，若存在工作集卡則進行自動化開斗作業，否則進入人工確認是否開斗。

2.3安全防護流程

在抓斗抓取物料后移動到卸料斗正上方完成卸料前以及抓斗卸料完成后到下一次抓取物料前，系統會在抓斗運動軌跡上進行障礙物判斷，如果存在障礙物，會向PLC發送報警信號。

3、實際運行情況展示

在實際運行中，該系統能夠識別門座式起重機抓斗在路側和海側時的各目標。在程序?qū)嶋H運行中，黑色的點為激光雷達的掃描點云，黑色的線為門機的中軸線，會實時輸出雷達點云幀的刷新率。程序中的點云監視界面可以直觀地觀測門座式起重機的運行現狀，以便進行故障排查和工況檢測。

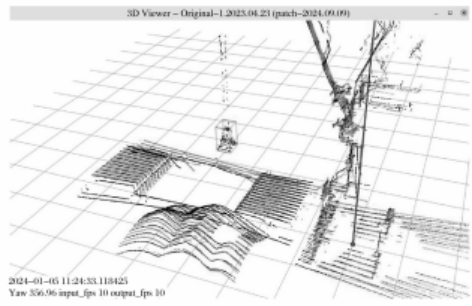

掃描點云（海側）如圖2所示，是一張點云識別結果的側面可視化窗口截圖。其中，可識別船艙口的內外邊緣坐標；框內為抓斗，識別結果包含抓斗的頂部中心點坐標和抓斗相對于鋼絲繩上端固定處的擺動角度以及鋼絲繩伸出的長度。系統采用深度學習與傳統方法相結合的方式識別抓斗，可應對較為苛刻的工況。

圖2掃描點云（海側）

門座式起重機抓斗在海側時，點云的俯視圖界面能夠顯示船艙口的四條邊坐標。在門座式起重機的整個抓卸料過程中，系統會在初次識別船艙時進行初始化，以確保默認參數的準確性，此時會得到艙口尺寸的準確值。依據該值，系統能夠在雷達無法掃描整個艙口時根據其中三條邊的位置推算第四條邊的位置，以應對船艙口過大的情況。該識別結果會經過算法篩選和對比后選擇更準確的數據輸出，具備一定的穩定性。物料面在系統中會以三維可視化的方式呈現。門座式起重機抓斗在艙口上方時，會掃描艙內的物料面信息。其中，一片點云為實時物料面掃描結果，另一片為經算法拼接后的物料面，在一次掃描結束后輸出完整的物料面信息。

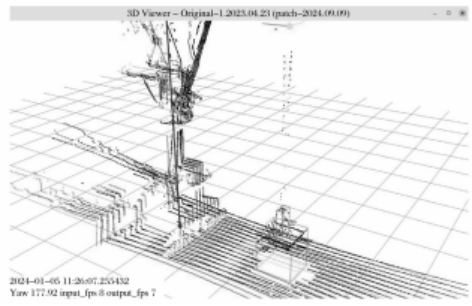

掃描點云（陸側）如圖3所示，是一張抓斗位于陸側時點云斜視圖。其中，下方的框?yàn)樾读隙纷R(shí)別結果以及車輛識別結果，系統會輸出車輛的位置與朝向等。

門座式起重機抓斗在陸側時，系統的點云識別俯視圖界面能夠顯示卸料斗的四條邊坐標、能否下斗的確認信號、卸料斗下方是否存在車輛的確認信號。在后臺輸出卸料斗的四條邊坐標，并且包含卸料斗開口面的中心坐標、卸料斗邊緣與抓斗的距離安全性度量、下斗信號和卸料斗識別結果的置信度等信息。系統能夠識別抓斗上安裝的擋板，避免錯誤下斗。此外，若車輛未正確停放或車頭朝向有誤，系統將發出警示。同時，系統還能夠監測抓斗與卸料斗邊緣的距離，一旦超出安全范圍，也會發出警告。

圖3掃描點云（陸側）

4、結語

港口裝卸設備的自動化、智能化是未來的趨勢，本文借鑒港口裝卸設備的改造經驗，提出一種兼顧安全性、準確性、實時性和易維護性的門座式起重機智能識別系統。該系統能夠?qū)崟r(shí)準確識別門座式起重機的抓斗位置、姿態。在海側，其能夠識別船艙口的邊緣坐標信息、甲板厚度以及艙內物料面形狀。在陸側，其能夠識別卸料斗的邊緣坐標，并給出抓斗是否在卸料斗上方、卸料斗下方是否有車輛等控制信號。此外，該系統還具備可以人工確認艙口和艙口尺寸等相應的功能。經現場測試，該系統各項指標滿足實際需要和設計要求。在后續的開發中，可以采取強化路側識別子系統、使用更先進的視覺識別技術等措施，進一步提高識別的準確性，擴大識別范圍。
