基于數字孿生的橋式起重機自主運行系統研究
引言
目前,起重機廣泛應用于機械、冶金、礦山、電力、鐵路、航天、港口、石油、化工等行業,對各種物料的起重、運輸、裝卸、安裝等進行作業。隨著制造業智能化升級的要求,未來將會建造出更多的智能港口、高度自動化的工廠以及無人化運行的物流調度系統。
作為當前工廠中使用較多的特種運輸設備,橋式起重機智能化水平還不夠高,需要大大提升其智能化水平。
數字孿生技術是借助事先構建的物理設備在數字空間的孿生體,從而實時感知數據,是數字世界對物理世界的全面、真實、客觀、實時的映射[2]。該項技術的誕生為提升起重機智能化水平提供了一種新的思路。數字孿生技術作為近年來一種新興技術被國內外的很多學者持續關注,并且已經應用在了航空、機械、風力發電、醫療等領域。
北航陶飛團隊提出了數字孿生系統的基本組成和十大常見應用領域,為數字孿生系統的構建和實現進行了大量的探索。王慶濤等人基于數字孿生技術,搭建了自動駕駛汽車測試系統,該系統可以對自動駕駛汽車的場景進行在線仿真,對硬件在環進行測試。SAVOLAINEN?J等人建立了礦井環境數字孿生運維模型,該系統可以高保真地再現礦井的真實環境,并且其在管理決策中使用了數字孿生模型數據,最大限度地減少了運維成本。XIE?Yang等人建立了機床刀具的數字孿生模型,提出了刀具生命周期各階段的數字孿生驅動數據流框架,并且討論了數字化雙驅動服務模式以滿足客戶需求,建立了融合物理刀具磨損數據和虛擬刀具磨損數據的虛擬刀具測試平臺。
由此可見,數字孿生技術在裝備制造業中被越來越多的產品所應用,為產品的智能化轉型提供了一種新方法。
不少學者針對數字孿生技術在起重機領域的應用也進行了研究。LAI?Xiao-nan等人[14]建立了臂架起重機的孿生有限元模型,并且構建了起重機臂架人工智能模型,以數值模型和傳感器數據為輸入,預測了該設備關鍵部件的結構性能,這大大提高了用于復雜重型設備結構分析時數字孿生模型的計算效率,可用于設備運行中的安全評估和損傷保護。A-LAURINAHO?R等人為了使起重機數字孿生模型各個系統之間的數據合并和連接,提出了數據鏈路的概念,數據鏈提供了一個采用API(應用程序編程接口)網關訪問系統的單一接口,可使物理產品的所有數據相互訪問,大大提高了該系統的運行效率。陳繼文等人建立了QTZ40塔機的數字孿生模型,運用所提出的孿生模型健康檢測方法,對塔機進行了故障預警和故障診斷,提高了塔機工作的安全性。
可見,數字孿生技術在起重機的安全運行和效率的提升方面發揮著越來越重要的作用。
盡管建立起重機的數字孿生系統對起重機的運行有很大的好處,但關于橋式起重機孿生模型如何具體創建的討論很少。為此,筆者提出一種通用的機電設備數字孿生系統創建方法。
首先,采用數字孿生思想構建起重機自主運行系統整體架構,根據橋式起重機的實際運行情況,提出采用四模型(即虛擬模型、物理動力學模型、行為控制模型和規則計算模型)的方法,構建起重機的孿生模型;然后,在起重機孿生實驗平臺上,分別進行起重機路徑規劃和大小車軌跡跟蹤仿真實驗,提出采用變論域模糊PID控制器對起重機大小車軌跡跟蹤進行控制;最后,對該數字孿生系統進行互聯互通實物驗證實驗。
1、橋式起重機數字孿生系統總體設計
一般認為數字孿生系統由物理實體、虛擬模型、服務系統、孿生數據和連接組成。
筆者針對橋式起重機的孿生系統進行設計搭建時采用信息物理系統通用框架為基礎,根據起重機的具體應用場景和通用技術,搭建了其孿生系統。該架構融合了虛擬現實技術,打通了各個上位機軟件間的數據通訊,從而解決了起重機運行過程的可視化問題。

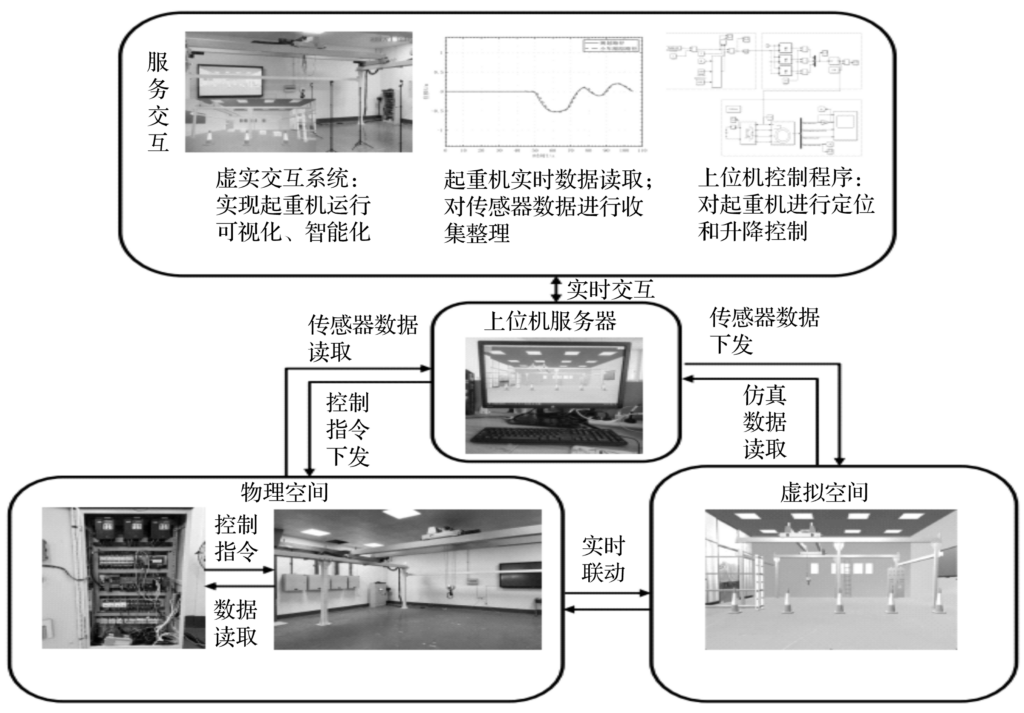

橋式起重機的孿生系統架構圖如圖1所示。
圖1中包括物理空間、虛擬空間、數據流和服務交互四個部分,各部分之間可以根據數據流向,建立一種直接或間接的連接,從而使各個空間能互聯互通。
圖1起重機孿生系統架構圖
1.1 物理層
物理層在整個數字孿生系統中處于最底層,是數字孿生模型的基礎和承接。橋式起重機的各個物理結構組成,包括大小車、軌道、行架等,以及電器控制系統,控制器、驅動器、變頻器、各種傳感器等。
這些物理系統的小單元構成了橋式起重機的自主運行系統,該系統可以基于相應的傳感器數據進行起重機的數據采集、分析、決策和運行。
1.2 虛擬層
虛擬層模型是對物理層模型的實時數字化映射,借助相應的軟件和接口技術,建立二者之間對應的映射關系。虛擬層主要由幾何模型、動力學模型、行為控制模型和規則模型等組成。這些模型之間借助數據的流向進行了交互融合,從而能更真實地反映物理層模型的屬性,達到對物理層模型的實時監控和控制目的,同時對自身仿真模型進行數據迭代。
起重機可以基于物理模型建立相應的動力學模型,從而建立其仿真控制模型,控制模型在規則模型的驅動下可以離線仿真起重機的運行情況,并可以實時驅動幾何模型,進行相應的可視化展示。
1.3 數據層
數據層是孿生系統中各個模型之間進行交互的媒介,是孿生系統的核心,負責存儲和管理數字孿生系統中產生的所有數據。數據在各個模型之間的交換主要包括數據的采集、傳輸、運算和存儲。
在橋式起重機數字孿生控制系統里主要有:
1)傳感器數據,比如大小車編碼器數據、吊重定位數據、電機轉速數據等;
2)歷史數據,比如起重機的開關機時間、運行時間等;
3)仿真數據主要指起重機孿生模型運行時產生的數據,比如位移數據、定位數據等;
4)控制數據是由上位機采用控制程序和接口傳遞給物理模型的控制指令數據。
不同數據類型之間的流向如圖2所示。

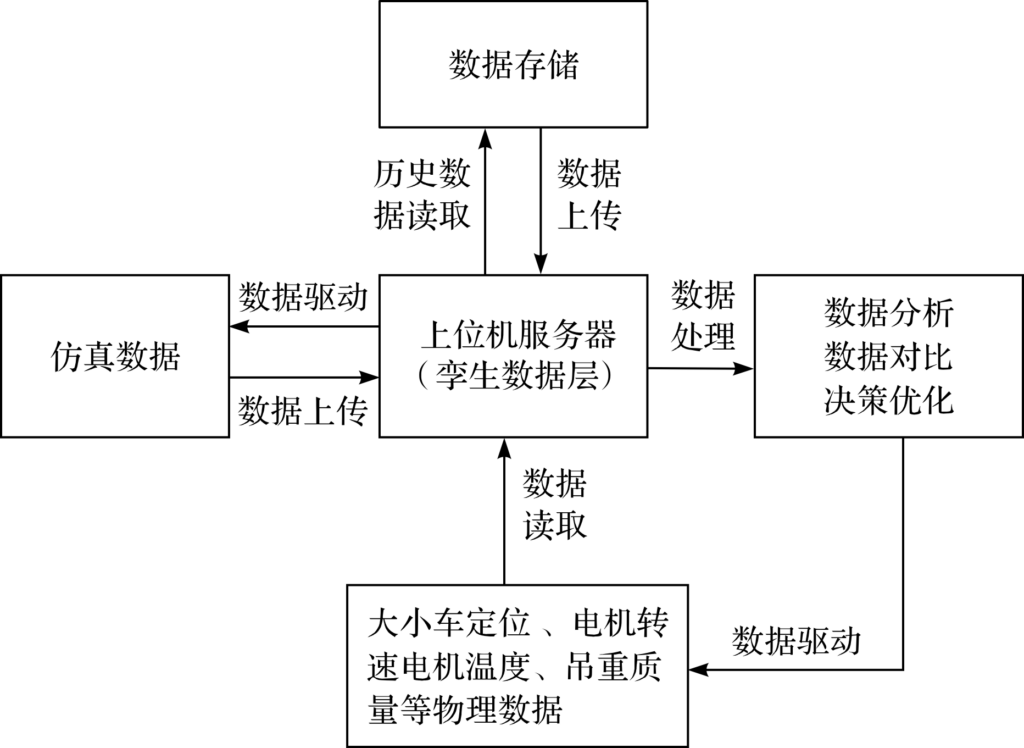

圖2數據流向圖
1.4 交互層
交互層主要指上位機服務器和起重機的手持終端控制器。起重機孿生系統的物理層和虛擬層借助交互層進行數據的傳遞。一方面交互層將從物理層采集到的一些傳感器數據,經過處理后傳遞給虛擬層用于模型的驅動;另一方面虛擬層的模型也可把這些數據經過運算處理產生的決策數據,借助交互層發送至物理層執行操作,從而達到對起重機進行控制的目的。
2、數字孿生系統建模
建立高保真的數學模型是保證孿生模型和實物模型進行實時同步、準確匹配的基礎。這就必須對系統進行多物理、多領域的建模,而模型之間還必須能進行實時的數據交換。故筆者提出了基于四模型的起重機孿生模型建模方法,即:虛擬幾何模型、物理動力學模型、行為控制模型和規則避障模型。
2.1 虛擬幾何模型
孿生系統的幾何模型能真實地反映起重機的幾何尺寸、物理屬性以及所處的工作場景。因此,筆者采用虛擬現實的思想,對橋式起重機進行精確、逼真的幾何建模及場景還原建模。
幾何建模
幾何建模采用逆向工程思想,對起重機工作的車間場景進行1:1場景還原。首先,要采用FARO350掃描儀對起重機的工作場景進行掃描,從而獲取工作場景的點云數據,再把獲取的點云數據導入3dsMax中,進行場景模型創建和貼圖處理。

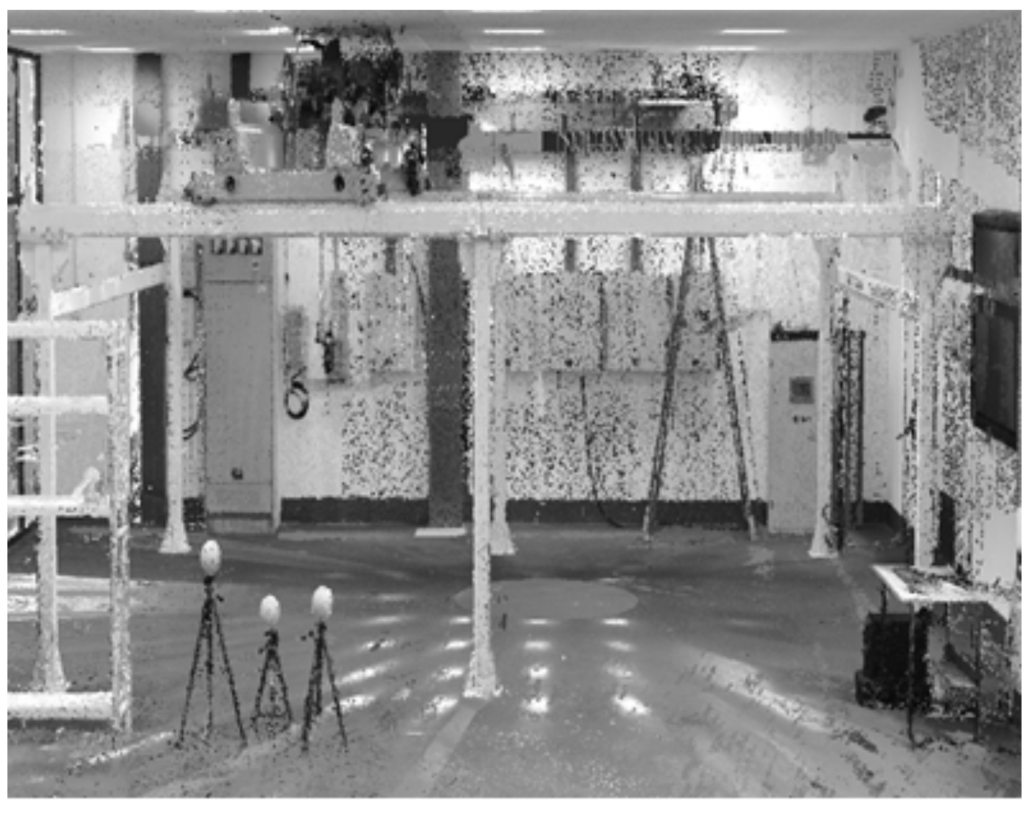

橋式起重機點云圖如圖3所示。
圖3橋式起重機點云圖
對橋式起重機進行模型重構時,為了增強橋式起重機的可視化效果,筆者單獨在CAD軟件中進行模型的創建,然后將其導入到3dsMax中;考慮到橋式起重機模型的運動特性,需要對橋式起重機模型進行優化處理,使其在模型加載時呈現一個良好的視覺效果,并且大大降低處理器運算量。故此橋式起重機運動構件采用LOD(多細節層次模型)模型,以保證橋式起重機模型在后期加載時,能呈現自適應的顯示效果。

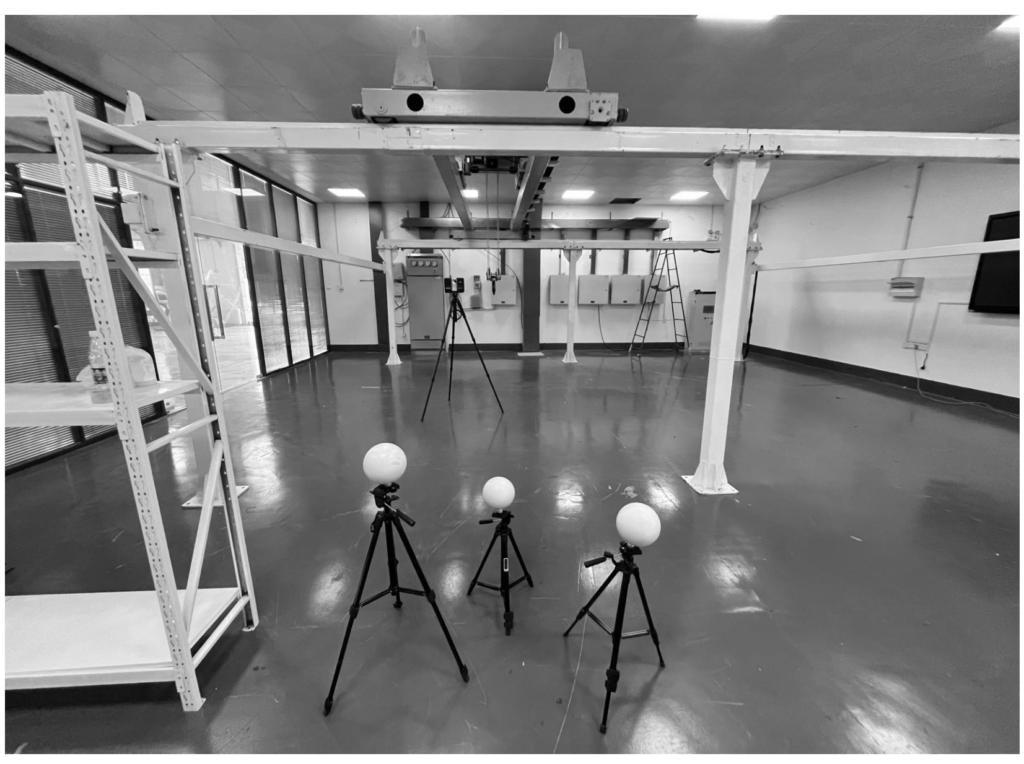

場景建模前,橋式起重機點云圖如圖4所示。
圖4橋式起重機工作場景

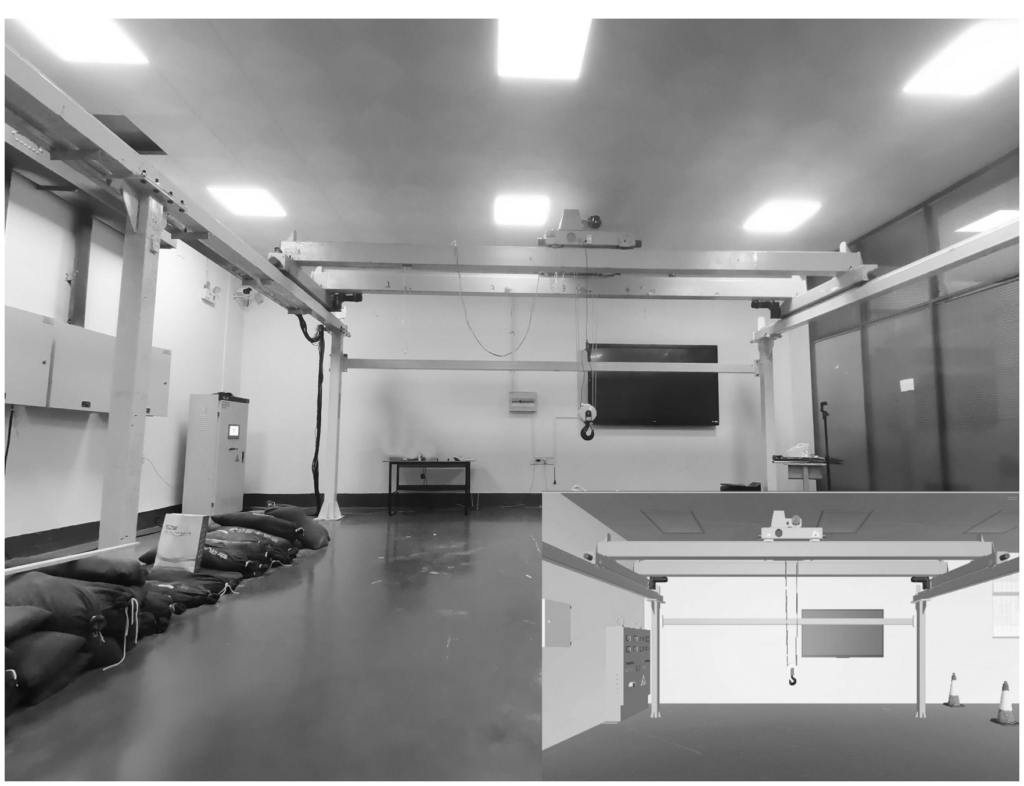

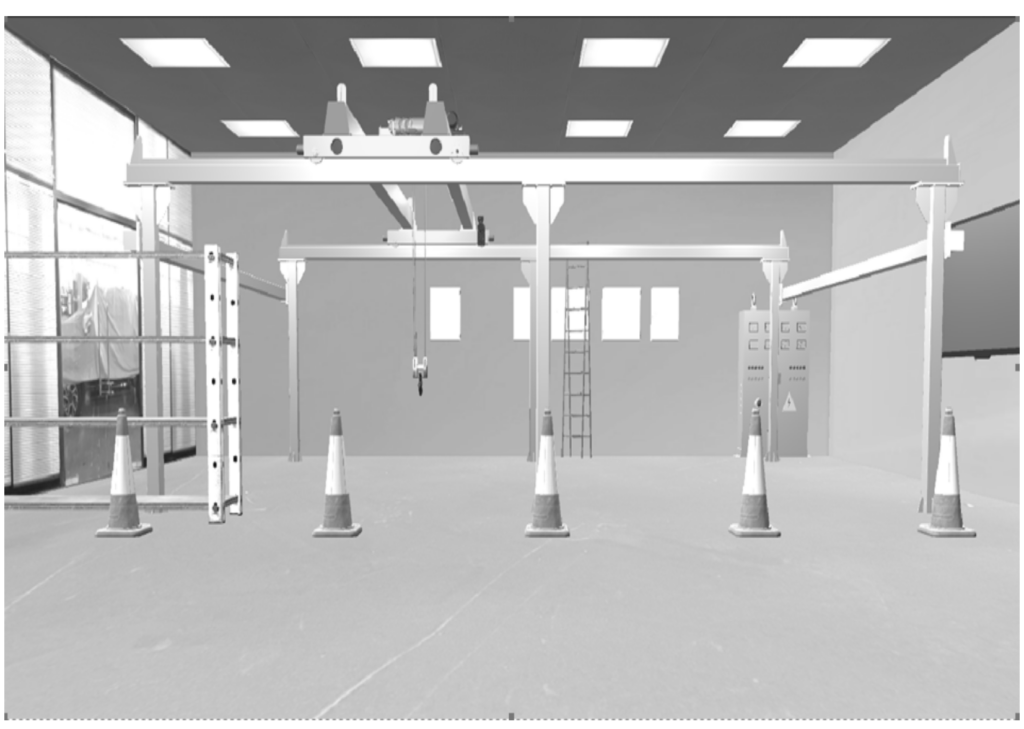

場景建模后,工作場景虛擬模型如圖5所示。
圖5工作場景虛擬模型
模型轉換
上面建立的橋式起重機場景模型需要導入到Unity3D中,進行模型虛擬現實的開發和可視化展示。模型經過空間變換和幾何變換后被加載到Unity3D中,此時的模型就變成被編程語言所驅動的矢量模型,Unity3D平臺可以借助OPC UA接口與PLC控制軟件進行數據的聯通,從而讀取橋式起重機傳感器的相關數據,最終驅動孿生模型。
2.2 物理動力學模型
對于橋式起重機的動力學建模,一般把橋式起重機吊重的擺動等效為單擺運動或雙擺運動。

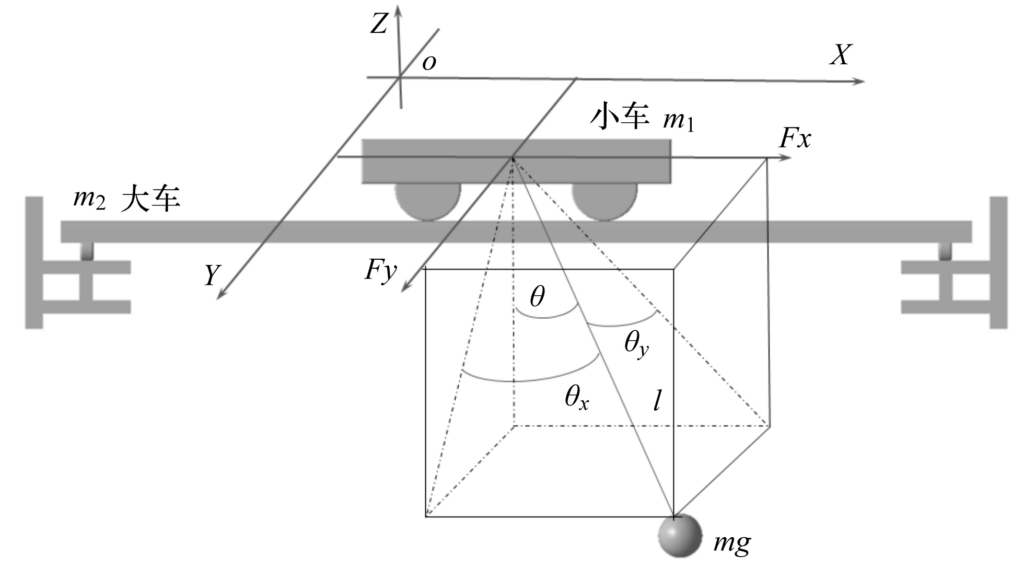

為便于研究,筆者將橋式起重機等效為單擺模型,其運動簡圖如圖6所示。
從圖6可以看出:吊重在立體空間做的擺動分別是其在X平面和Y平面兩個平面內做的擺動的復合,也就是在大小車運動方向做單擺運動的合成。此外,在大小車兩個方向上的運動相互獨立,變化規律相同,因此可以對其分別進行研究。
下面以小車為例進行系統動力學研究。
圖6起重機運行簡化單擺模型圖
為便于研究,筆者忽略了鋼絲繩變形、摩擦、風阻等因素。起重小車在外力Fx的作用下做水平運動,同時受到軌道摩擦力fx。起重小車質量為m1,負載的質量為m,繩索的長度為l,擺角為θx,水平方向上的位移為x。
根據牛頓定律可得起重機小車和吊重的運動學方程為:
式中:xm1,zm1為起重小車在X、Z方向上的速度分量;xm2,zm2為負載在X、Z方向上的速度分量。

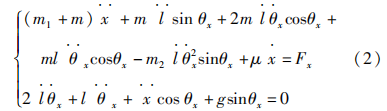

將系統動能與勢能的關系和廣義外力與廣義坐標的關系代入拉格朗日方程,可得系統的非線性動力學微分方程為:
起重機定繩長運動時l=l=0。由于擺角比較小,且cosθx≈1,sinθx≈θx,上述方程可以簡化為:

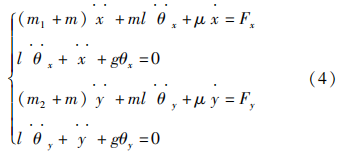

同理,可以得到大車吊重系統的非線性動力學微分方程,整個系統的微分方程可以表達如下:
式中:Fy為大車在Y方向的受力;y為其在Y方向上的位移;θy為吊重在YOZ面上的擺角。
2.3 行為控制模型
行為控制模型能實時控制起重機大小車的運動,保證起重機準確到達指定位置。筆者采用可靠性比較高的PID控制器,對起重機大小車進行定位控制,但是考慮到PID控制器的控制參數不能實時根據起重機參數的變化進行實時調整。故筆者提出,采用變論域模糊PID控制器來代替PID控制器。變論域模糊PID控制可以隨著輸入量的變化來改變輸入量和輸出量論域的大小,獲得良好的控制精度。

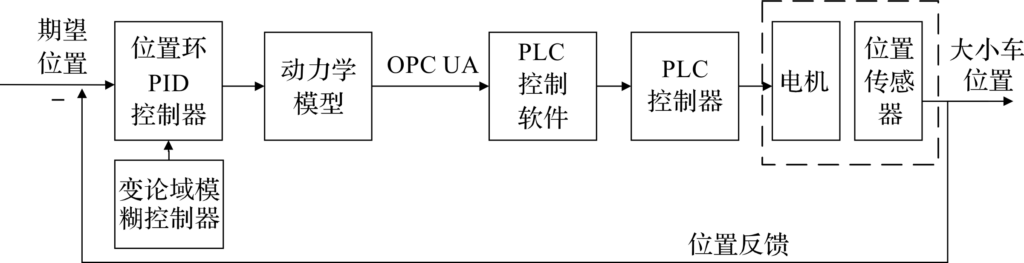

起重機控制系統框圖如圖7所示。
圖7控制流程圖
在仿真軟件Simulink中,相對于傳統的控制思路,該數字孿生控制系統可以事先對橋式起重機大小車的位置控制進行仿真,從而檢測所選控制方法的控制性能。由于筆者搭建的實物起重機實驗平臺采用傳統的PLC控制器進行控制,故需要借助OPC?UA接口與上位機仿真控制軟件MATLAB建立數據傳輸,然后再驅動PLC控制器對橋式起重機大小車電機和起重電機進行控制。
2.4 規則避障模型
根據起重機智能化的要求,筆者開發了一套具有避障功能的起重機自主運行系統。在已知障礙物坐標的前提下,該系統可以自動規劃運行路線,合理地避開障礙物,達到目標位置。

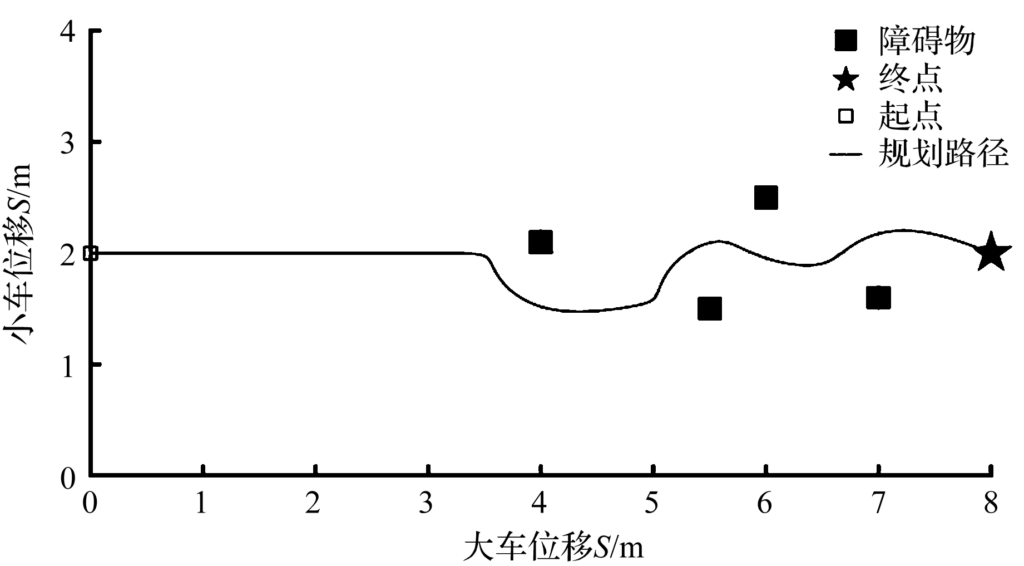

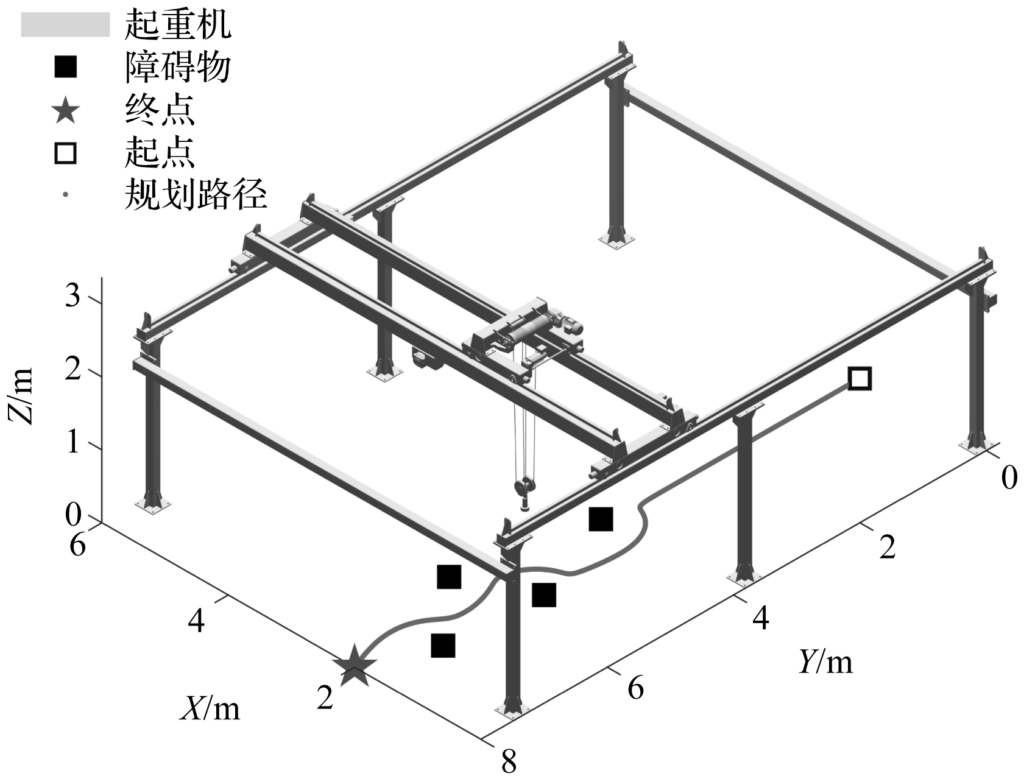

起重機路徑規劃示意圖如圖8所示。
圖8起重機路徑規劃示意圖
起重機按照避障規則運行,不僅可以保證其運行的安全性,還可以沿著最優的規劃路線運行,大大提高運行效率。
筆者設計的起重機孿生系統是基于多平臺進行聯合控制、仿真的自主運行系統。系統上位機軟件選用MATLAB進行起重機的最優路徑規劃設計和控制仿真;下位機采用PLC控制器,以接受上位機的指令,PLC選用西門子的S7-1511-1-PN型號PLC,采用網絡接口與計算機進行實時數據傳輸。最后,在Unity平臺上進行起重機運行的可視化和運行數據的存儲;平臺之間采用OPC UA接口進行實時通訊。

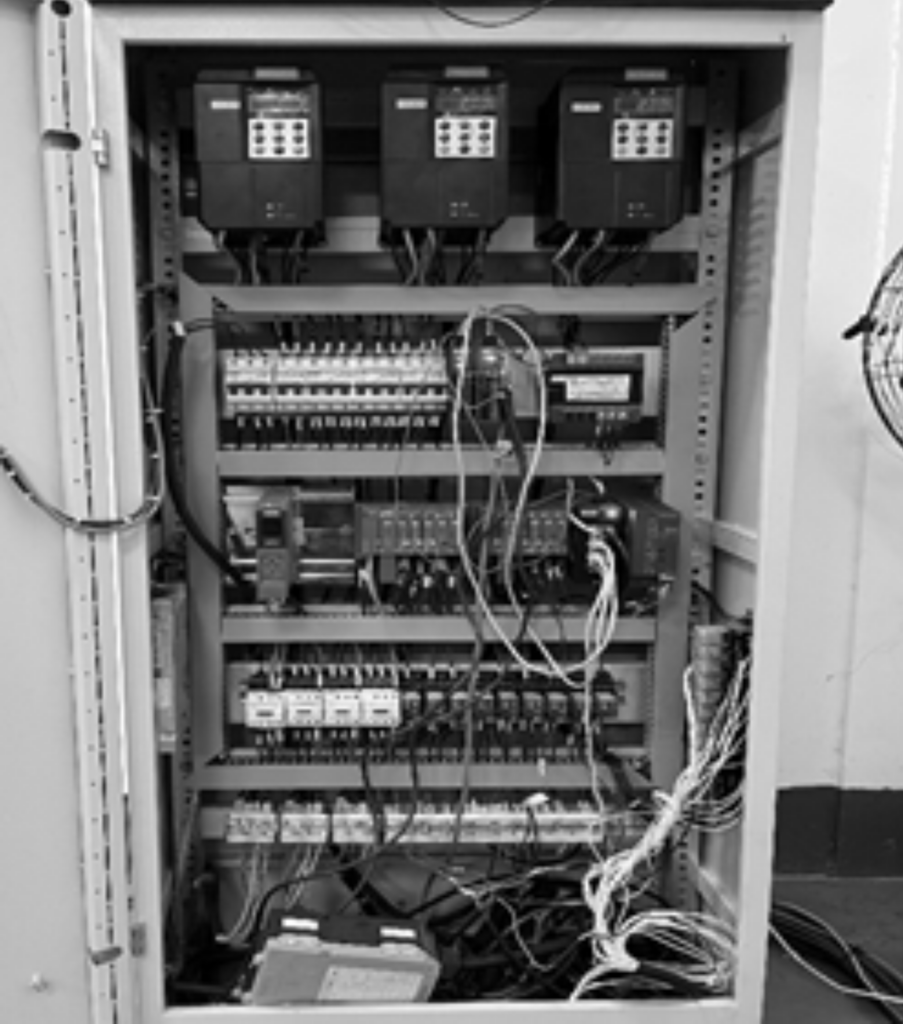

起重機采用匯川CS710變頻器,其電器柜如圖9所示。
圖9起重機電器柜
3.1 路徑規劃
路徑規劃問題是指運動設備在移動時能夠根據環境信息沿著一條安全無碰撞的最優路線進行運動。對橋式起重機來說,要使大小車進行無人化自主運行,其中的路徑規劃技術是很重要的環節。
基于環境障礙物信息,筆者采用人工勢場算法,對起重機的行進路徑進行全局路徑規劃。人工勢場算法是路徑規劃的一個常用算法。
起重機吊重在目標點產生的引力勢場和障礙物產生的斥力勢場中運動,在運動中保持其合力為平衡狀態,其構建原理如下:
吊鉤在二維平面坐標系的位置為q,目標點的位置為qg,則吊鉤所受引力勢場函數Uatt(q)的表達式為:
式中:η為引力勢場正比例增益系數;q為吊鉤位置;qg為目標點位置;ρ(q,qg)為q和qg之間的歐幾里得距離。
障礙物對被控對象所產生斥力勢場函數Ureq(q0)表達式為:
式中:k為斥力勢場正比例增益系數;q0為障礙物位置;ρ0為障礙物對吊鉤產生斥力的最大距離。
吊重在運行中的障礙物一般是多個,則它們與吊重產生的斥力和就是吊重在勢場中所受的總斥力。
設產生斥力的障礙物個數為m,則吊鉤在位置q所受合力勢場函數U(q)的表達式為:
式中:m為障礙物個數。
綜上所述,吊鉤所受合力為:
人工勢場法模型簡單、易于表達,且不需要進行全局搜索,一般情況下容易計算、實時性較好。
筆者對規劃路徑進行平滑處理,其規劃路線如圖10所示。
路徑規劃算法所生成的路徑只包含運行軌跡信息,并沒有考慮路徑上的速度分布信息?？紤]到起重機實際的工作場景中會出現動態障礙物的情況,以及起重機本身的技術性能指標,基于遍歷尋優方法,筆者得到了大小車的安全運行軌跡。
圖10起重機全局路徑規劃圖

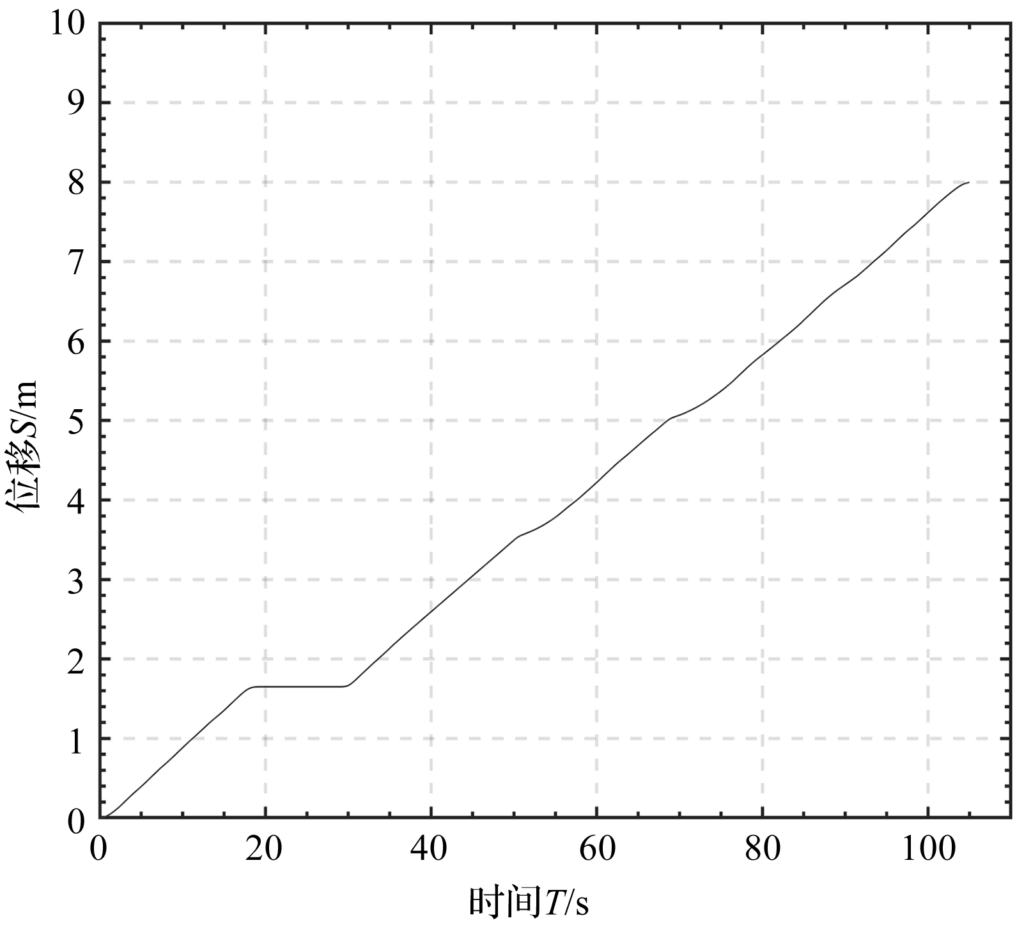

大車運行軌跡圖如圖11所示。
圖11大車運行軌跡圖
小車運行軌跡圖如圖12所示。
圖12小車運行軌跡圖
3.2 仿真實驗
筆者對大小車的軌跡跟蹤控制采用自適應模糊PID控制器,在MATLAB/Simulink中分別建立大小車動力學仿真模型,分別以大車、小車路徑為輸入量,進行起重機軌跡跟蹤控制仿真。

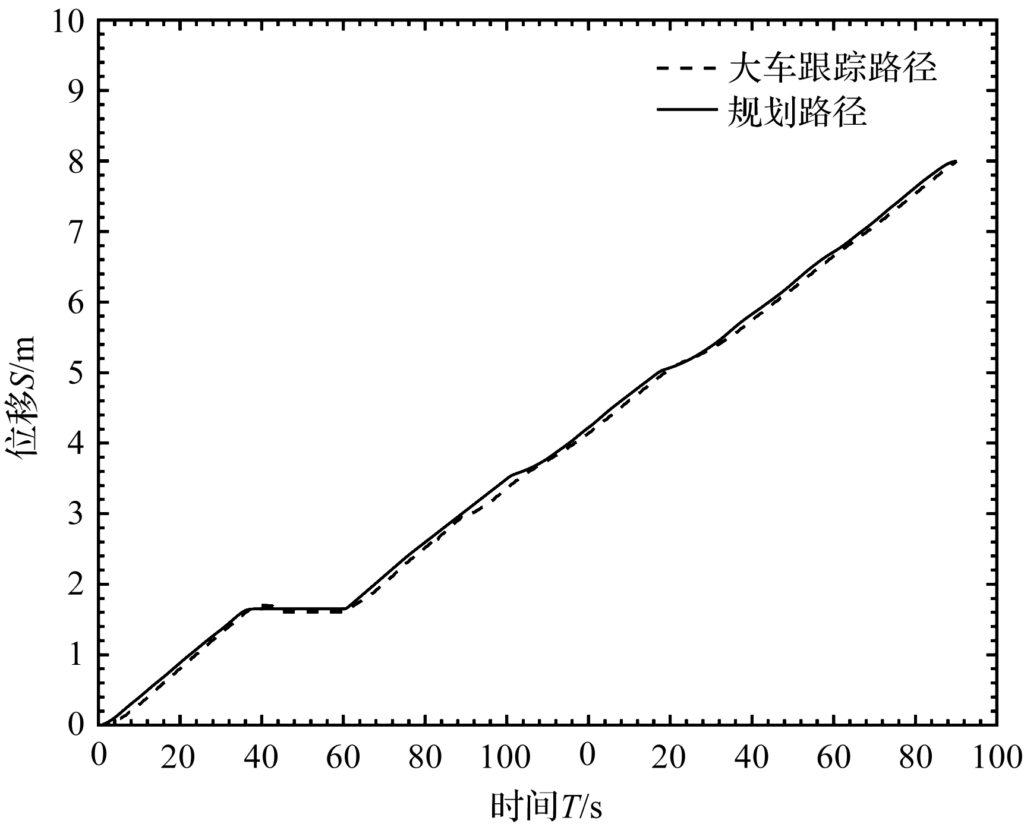

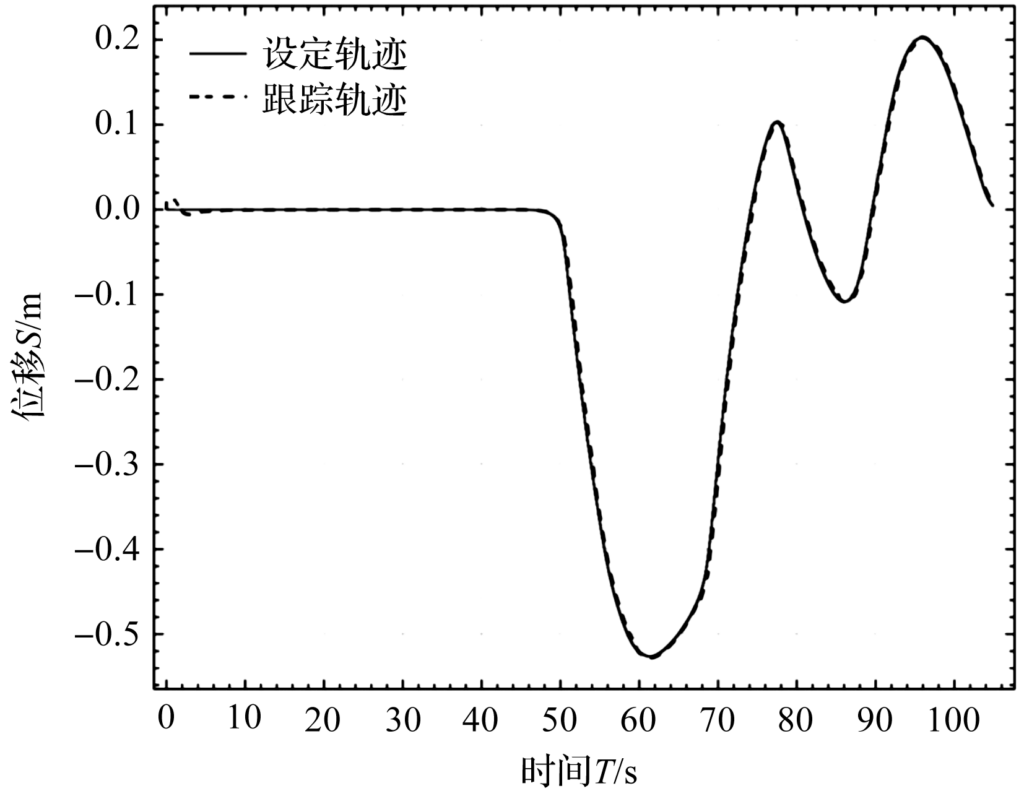

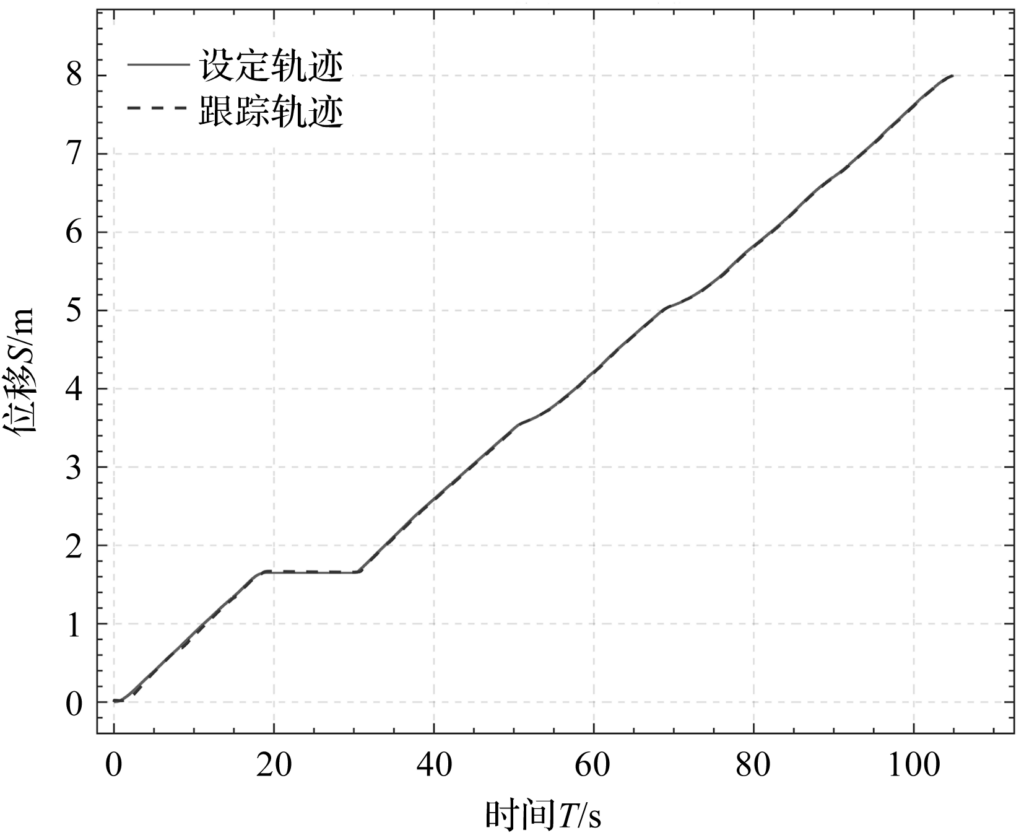

大車仿真軌跡跟蹤圖如圖13所示。
圖13大車仿真軌跡跟蹤圖

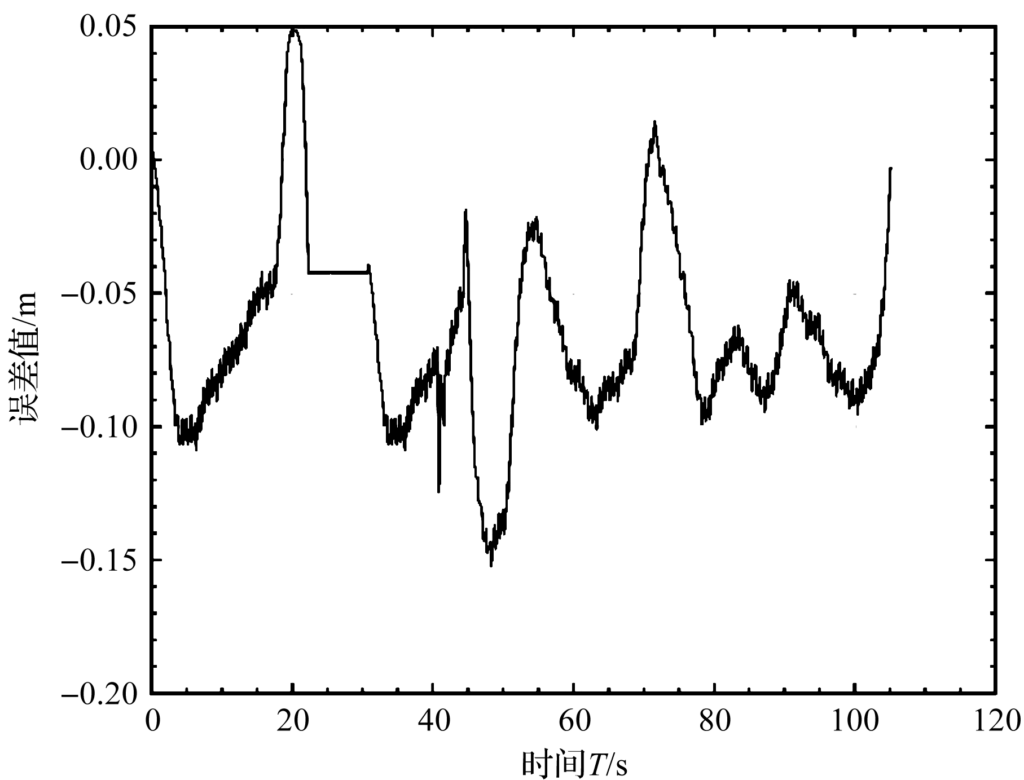

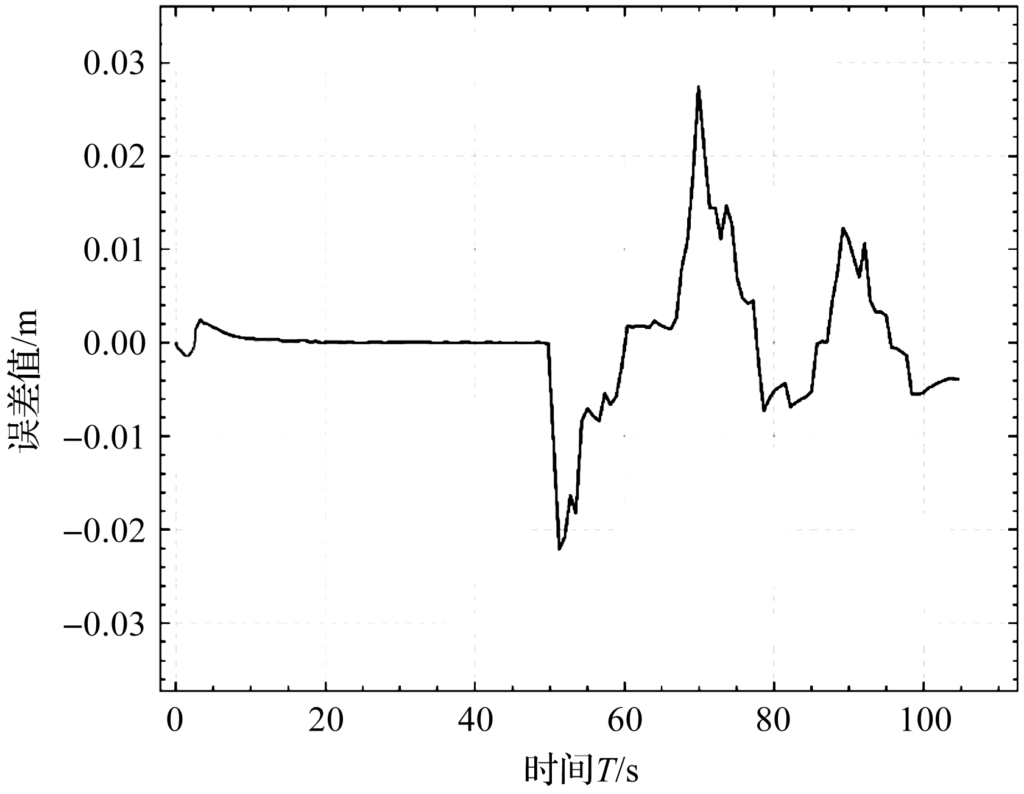

大車仿真軌跡跟蹤誤差圖如圖14所示。
圖14大車仿真軌跡跟蹤誤差圖
小車仿真軌跡跟蹤圖如圖15所示。
圖15小車仿真軌跡跟蹤圖

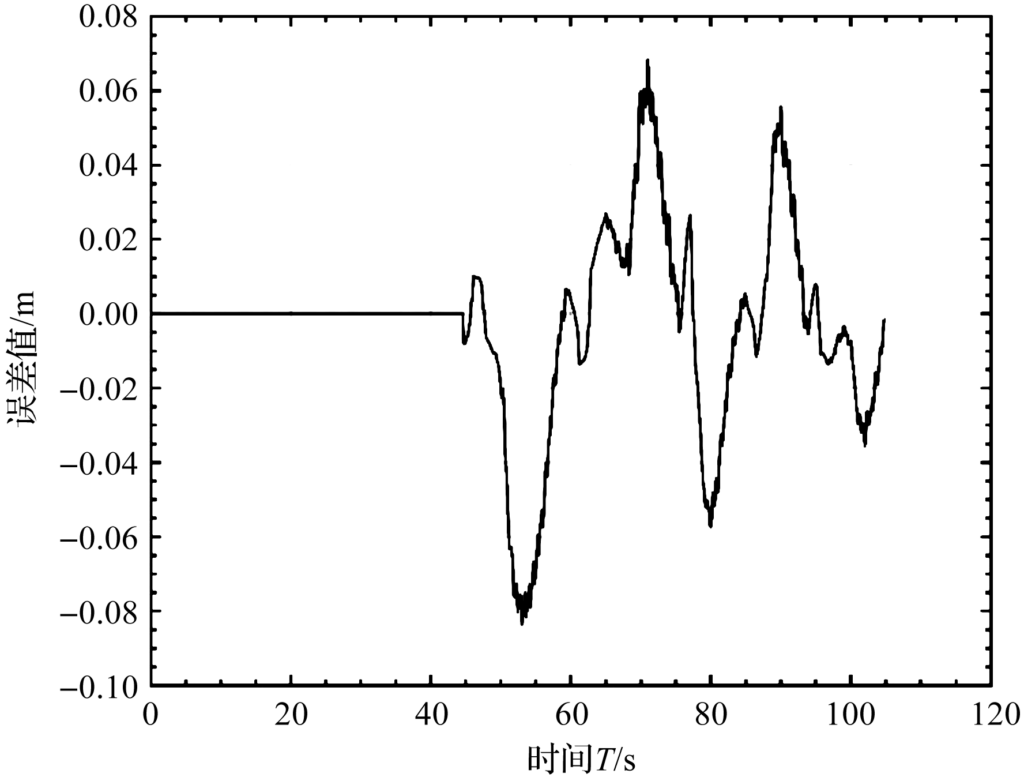

小車仿真軌跡跟蹤誤差圖如圖16所示。
圖16小車仿真軌跡跟蹤誤差圖
從圖14和圖16可以看出:孿生系統可以很直接地反映出大小車的軌跡仿真跟蹤效果,同時在上位機軟件上可以嘗試各種大小車軌跡跟蹤控制方法;自適應模糊PID控制策略整體跟蹤效果較好,大車的軌跡跟蹤誤差在±5 cm,路徑終點定位精度可達6 mm;小車的軌跡跟蹤誤差在±3 cm,路徑終點定位精度可達6 mm。
3.3 數字孿生系統互聯互通實驗
為了驗證軌跡跟蹤控制方法的效果是否與仿真結果一致,筆者針對數字孿生系統進行起重機運行互聯互通實驗。
先要計算大小車的運行軌跡,采用OPC UA接口把數據傳遞給下位機PLC控制軟件,從而對大小車電機進行定位控制,同時把采集到的大小車編碼器數據上傳至上位機軟件MATLAB中,進行數據的反饋處理;同時下位機PLC也把編碼器數據采用OPC UA接口傳遞給Unity平臺,Unity平臺根據編碼器數據來定位大小車位置的實時變化,從而驅動孿生起重機進行相應的運動,達到實時可視化的目的。
該孿生系統實驗時的工作場景圖如圖17所示。
圖17起重機孿生系統實時圖
3.4 實驗數據分析
借助起重機數字孿生系統,可以采集大小車編碼器數據,與大小車規劃路徑進行對比分析,以直觀地得到軌跡跟蹤控制方法的效果。

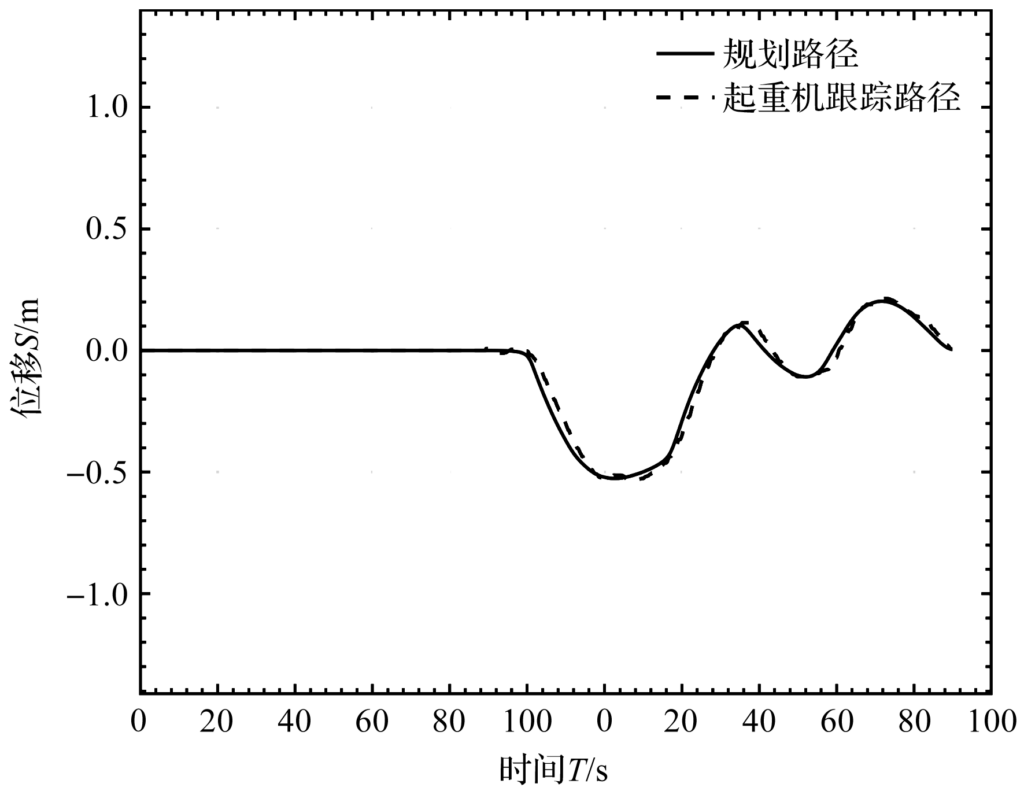

大車實測軌跡跟蹤圖如圖18所示。
圖18大車實測軌跡跟蹤圖
大車實測軌跡跟蹤誤差圖如圖19所示。
圖19大車實測軌跡跟蹤誤差圖
小車實測軌跡跟蹤圖如圖20所示。
圖 20 小車實測軌跡跟蹤圖

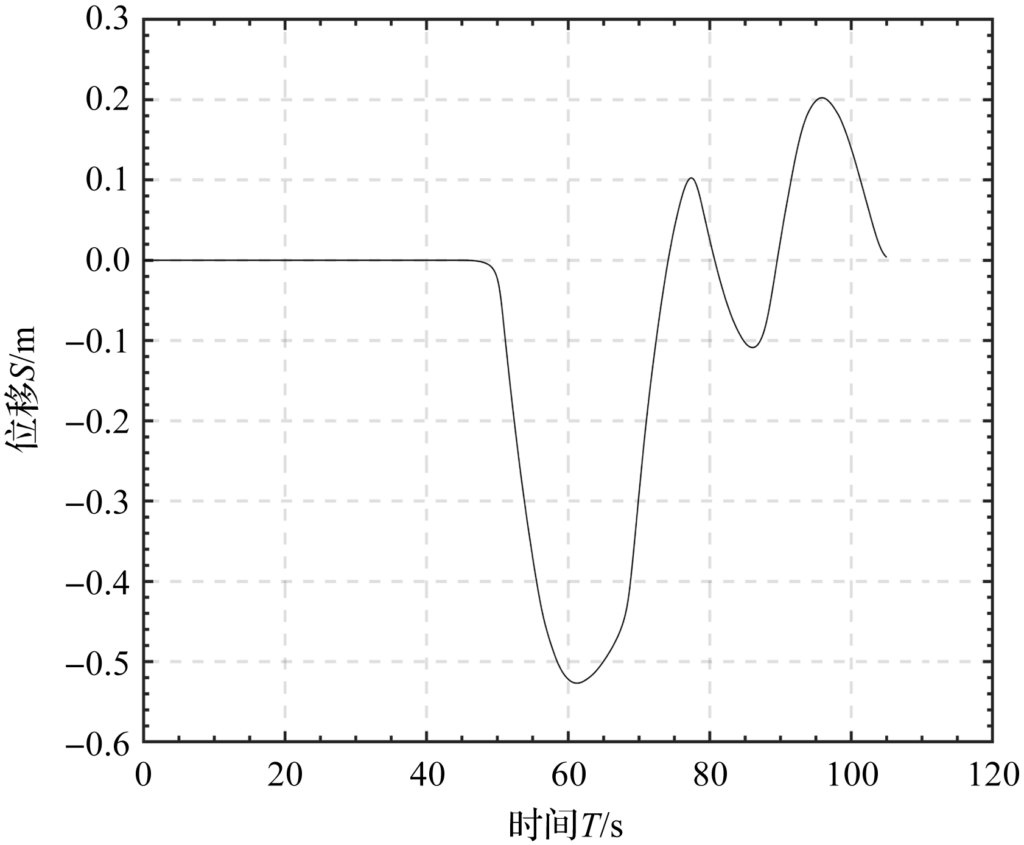

小車實測軌跡跟蹤誤差圖如圖21所示。
圖 21 小車實測軌跡跟蹤誤差圖
圖18~圖21結果表明:在進行軌跡跟蹤時,采用變論域模糊PID控制方法得到的小車軌跡跟蹤誤差在±8 cm內,路徑終點定位精度可達10 mm,其中誤差比較大的位置同仿真結果相似,都是出現在小車換向時,即小車行走電機的啟停位置;大車軌跡跟蹤誤差在±10 cm內,路徑終點定位精度可達12 mm。
誤差分布情況與仿真結果類似,較大的誤差都是出現在行走電機啟停的初期或者轉速發生改變的位置。軌跡跟蹤誤差稍大于仿真結果,但總體運行控制效果還是比較好,印證了仿真模型的準確性,同樣也說明了所設計軌跡跟蹤控制方案的有效性與合理性。
從起重機大小車的跟蹤控制實驗可以看出:起重機孿生系統不僅可以對大小車的跟蹤控制進行仿真實驗,還可以進行實物實驗,能夠做到虛實同步、虛實融合、虛實對照,并且可以實時查看跟蹤數據,做到孿生模型高質量可視化的視覺效果。這也驗證了起重機孿生模型可以實時精準映射實物模型的可行性。
4、結束語
筆者采用數字孿生的架構搭建了橋式起重機自主運行系統,并在該系統中進行了起重機路徑規劃和大小車的軌跡跟蹤仿真實驗,以及互聯互通實物實驗。
研究結論如下:
1)筆者提出了基于四模型(即虛擬模型、物理動力學模型、行為控制模型和規則計算模型)的方法,構建的橋式起重機孿生模型可以滿足數字孿生通用架構要求,可以在孿生空間進行起重機路徑規劃實驗和大小車軌跡跟蹤控制實驗;
2)采用變論域模糊PID控制器對起重機大小車進行軌跡跟蹤控制,并取得了良好的控制效果,其中大車軌跡跟蹤誤差在±7 cm,小車跟蹤誤差可達±6 cm;
3)在該研究所搭建的起重機數字孿生仿真平臺上可以進行起重機物理模型和孿生模型的互聯互通實驗;該平臺具有虛實同步、虛實融合、虛實對照的功能,并且具有良好的可視化效果。
今后,筆者將繼續探索起重機數字孿生系統的交互能力,對起重機孿生系統的遠程訪問、遠程控制、數據加密等功能進行進一步研究;同時,增強起重機的實時環境檢測能力,提高起重機自動避障的能力。
