引言

全球化背景下，集裝箱海運已經成為國際貿易的重要途徑。港口作為連接水陸運輸?shù)臉屑~，其集裝箱裝卸效率直接影響港口的生產效率和競爭力。軌道式集裝箱龍門起重機是港口進行集裝箱裝卸作業的重要工具，其穩定性直接關系港口生產效率。隨著工業技術的發展，智能化制造技術已經廣泛應用于機械制造業，基于智能化制造技術來進行軌道式集裝箱龍門起重機的自動化制造，可以更好地提升起重機的制造質量和穩定性，從而全面提升港口集裝箱裝卸作業效率，提升港口競爭力。

1、軌道式集裝箱龍門起重機結構組成

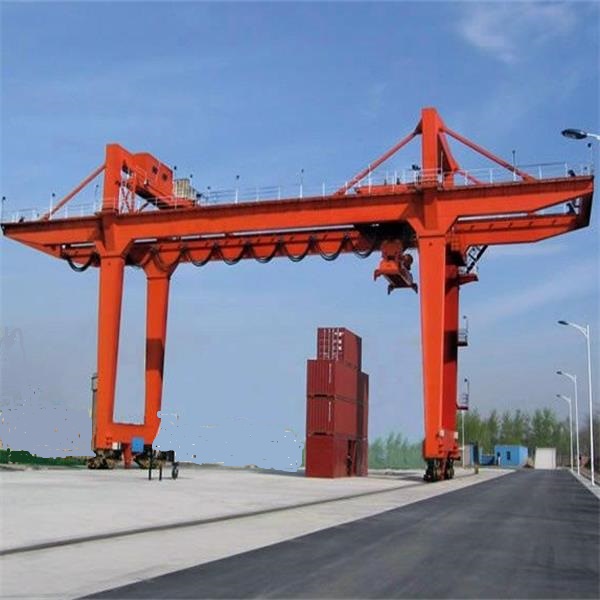

大型港口使用的軌道式集裝箱龍門起重機是由軌道、運行小車、吊具、門架以及電氣控制系統等設備共同組成。門架包括主梁和門腿兩個部分，是軌道式集裝箱龍門起重機的主體結構。主梁采用偏軌箱形梁設計由兩根箱形端梁組成框梁，框梁兩端通過高強度螺栓連接、焊接或者鉸接等方式與門腿進行連接。通常情況下，門架的跨度為18～35m，可升起高度＞40m。門腿下方設置有運行小車，通過小車的輪子與軌道連接，實現軌道式集裝箱龍門起重機的移動。小車中設置了駕駛室、電控柜、減搖裝置以及電纜拖輪等，通過自動化操作或者人工操作等方式來控制軌道式集裝箱龍門起重機的移動和集裝箱裝卸等。吊具設置在門架的主梁上，實現集裝箱的起吊功能。同時吊具能夠進行伸縮與旋轉，對集裝箱的方位等進行有效控制。

軌道是根據起重機的工作需求來進行設計，對軌道式集裝箱龍門起重機的移動方向進行控制。部分軌道式集裝箱龍門起重機采用了帶電軌道的方式來為起重機進行供電。電氣控制系統是整個起重機的控制單元，通過大車系統、小車系統、升起系統以及變幅系統等傳動系統進行控制來實現對起重機的控制，實現集裝箱的裝卸工作。

隨著工業技術的發展，軌道式集裝箱龍門起重機的規格得到了較大的提升，如表1所示。同時，通過電氣傳動和控制技術的應用，有效提升了軌道式集裝箱龍門起重機的穩定性、可靠性和靈活性。

表1軌道式集裝箱龍門起重機規格參數變化表

2、軌道式集裝箱龍門起重機功能特點

軌道式集裝箱龍門起重機的主要功能是進行集裝箱貨輪的集裝箱裝卸作業。充分利用布置在港口上的軌道式集裝箱龍門起重機軌道，能夠使起重機在港口上進行靈活移動，實現對各個泊位的貨輪進行集裝箱的裝卸作業。軌道式集裝箱龍門起重機具有較大的門架跨度，可以實現一次性濟寧多個集裝箱的運輸裝卸，同時充分利用其移動速度，能夠有效實現集裝箱的快速轉運。另外，在隨著科學技術的發展，激光定位技術、視覺技術等應用于起重機吊具的定位中有效提升了起重機進行集裝箱裝卸作業的精準性。通過模糊比例－積分-微分算法、自適應控制算法等智能算法有效實現了起重機的精準控制，并消除了起重機在裝卸運輸集裝箱過程中的擺動情況，提升了起重機裝卸運輸集裝箱的安全性和工作效率。通過徑向同步技術來進行小車與吊具運動的協調控制，進一步提升了起重機的運行質量，降低整個設備的操作難度。

3、軌道式集裝箱龍門起重機制造工藝現狀

隨著我國工業技術的提升，軌道式集裝箱龍門起重機的制造工藝得到了較大的提升。但是在起重機設計、制造、裝配等環節仍然存在一定的不足。首先設計問題。軌道式集裝箱龍門起重機主要采用經驗公式和有限元分析等方式來進行設計，這種設計方式無法有效保證起重機結構強度控制與質量控制等方面的平衡性，導致起重機存在機構冗余的情況，導致起重機的質量過大，不僅增加了起重機的制造成本，還會使起重機的運行能耗增加。其次是制造問題。軌道式集裝箱龍門起重機的制造具有較強的精密性，但是部分起重機制造企業在設備老舊，制造技術落后等情況，導致起重機各個零部件制造過程中存在精密度不足的情況，無法有效實現零件的模塊化制作，嚴重增加了起重機維護保養的難度。同時在進行起重機結構件制造過程中主要采用人工焊接的方式，不僅生產效率較低，還存在焊接質量問題，影響起重機的整體性能，導致軌道式集裝箱龍門起重機在使用過程中出現安全事故。最后是裝配環節的不足。我國軌道式集裝箱龍門起重機的裝配主要采用人工裝配的方式，無法有效保證裝配過程中各個構件連接的精準性，導致起重機在使用過程中容易發生故障，不利于集裝箱裝卸作業的高效進行，嚴重影響了港口工作效率。

4、軌道式集裝箱龍門起重機自動化制造工藝研究

4.1軌道式集裝箱龍門起重機輕量化設計

軌道式集裝箱龍門起重機輕量化設計過程中，選擇合適的材料來作為軌道式集裝箱龍門起重機的生產材料，確保通過輕量化設計后，起重機依然具備較強的性能。傳統生產工藝中主要采用了Q235普通碳素結構鋼材料來作為生產原材料，但是該材料無法更好地滿足軌道式集裝箱龍門起重機的輕量化設計要求以及港口更高的作業要求。所以，需要采用具有更高屈服強度、更低密度的材料來進行軌道式集裝箱龍門起重機的生產，并充分結合各個部件的工藝需求來合理進行材料的選擇。常見的輕量化材料性能如表2所示。充分利用鋁合金、鎂合金以及碳纖維材料等來作為軌道式集裝箱龍門起重機小車、平臺等結構的生產材料，可以有效降低起重機設備的整體重量，從而有效降低起重機設備的能耗。輕量化設計中。還需要保證結構強度的情況下，對結構形狀和截面進行優化設計，通過優化設計方案來進一步降低結構的整體質量。主梁是軌道式集裝箱龍門起重機中最大的承力構件，同時也是質量最大的構件。采用拓?fù)鋬?yōu)化等措施來進行主梁結構參數的優化設計，結合使用高強度鋼材能夠有效實現將主梁的質量降低10%～20%，并不影響主梁的承力能力。在小車等結構的設計中，通過使用鋁合金等輕質材料，并通過截面的優化設計等方式可以有效將小車的質量降低30%～40%，進一步降低整個起重機的質量。

表2常見輕量化材料性能參數表

4.2精密加工工藝

軌道式集裝箱龍門起重機的精密程度直接影響港口工作效率，所以在進行軌道式集裝箱龍門起重機制造過程中需要采用更加精密的生產工藝來進行各個結構構件的制作。傳統工業生產中主要采用銑削、切削以及磨削等加工工藝來進行起重機構件的加工，這種加工方式無法有效提升起重機的精密度。所以需要在加工過程中充分利用自動化技術來進行起重機相關構件的加工。隨著計算機技術的發展，數控加工技術在機械制造領域得到了廣泛的應用。充分利用數控加工技術中的銑削工藝、五軸聯動加工方式以及高速切削技術等能夠有效提升軌道式集裝箱龍門起重機的加工精密度。采用數控銑削加工工藝能夠進行較為復雜的構件加工，通過該方式來進行主梁吊耳的加工能夠有效提升加工效率和精度，將吊耳的加工精度控制到IT6等級。采用五軸聯動加工方式可以實現對一個構件同時進行多個加工面的加工，通過該方式來進行起重機回轉支承、萬向節等部件的加工能夠一次性進行多個工面的加工處理，并就愛那個加工精度控制為0.01mm，有效提升結構部件生產效率。高速切削技術則是采用提升主軸轉速，并與立方氮化硼、聚立方氮化硼等加工刀具進行結合應用能夠有效提升結構部件加工過程中的切削速度，全面提升工件加工速度。例如采用高速切削技術，將主軸的旋轉速度控制為24000r/min，并將給進速度控制為7m/min，進行主梁端梁連接板的加工，能夠?qū)⒐ぜ庸r(shí)間縮短2/3，同時能夠?qū)⒓庸ぜ砻娴拇植诙瓤刂茷椤?.8μm的水平。

4.3 結構件的自動化制造

切割、焊接、裝配等結構件制造工序是軌道式集裝箱龍門起重機制造過程中非常重要的工序，傳統制造中主要采用手工操作的方式來進行各項制造工序的工作。但是這種方式不僅無法有效保證結構件制造效率，還會因?yàn)槿藶橐蛩貙?dǎo)致結構件制造存在質量問題?；谥悄苤圃旒夹g(shù)的自動化制造工藝能夠有效保證結構件制造的質量與效率，并且能夠有效降低結構件制造的成本。結構件材料切割過程中，自動化制造技術通過CAD模型來進行切割路徑的確定，并通過等離子切割機來進行結構件的切割工作，能夠有效將切割精密度控制在±0.5mm范圍內，同時還能夠有效提升切割施工速度，有效縮短結構件切割時間，提升工作效率。結構件焊接加工過程中采用焊接機器人可以有效實現柔性自動化焊接。采用離線編程技術來對結構件焊接的工藝流程進行設置，并采用傳感技術來進行焊接效果的分析與判斷，有效實現了機器人焊接技術的良好應用。

同時，通過多軸焊接機器人可以實現對結構件多個焊接點位進行同時焊接，不僅具有較高的焊接質量，還能有效提升焊接效率。在結構件裝配環節，通過柔性生產線和搬運機器人等的有效配合可以實現軌道式集裝箱龍門起重機的自動化裝配。同時在裝配過程中可以采用激光跟蹤儀來進行各個結構件的檢測定位，保證結構件的質量和精度均滿足軌道式集裝箱龍門起重機裝配工藝的質量要求；采用柔性工裝夾具和啟動壓緊裝置來進行各個結構件的主裝，可以將結構件的裝配精度控制在±0.2mm的精度范圍內，確保結構件裝配質量。另外，采用機器視覺和高頻識別等技術來進行裝配工藝中各項工藝流程的監測，能夠更好地實現裝配工藝質量控制，確保裝配工藝滿足工藝要求。

4.4 電氣系統集成

電氣系統是軌道式集裝箱龍門起重機非常重要的組成部分，需要為起重機提供電源供應的同時還需要為電機拖動、傳感器檢測以及自動化控制等多個系統進行供電。采用智能化技術來進行各個電氣系統的管理可以有效提升起重機設備的可靠性和安全性以及工作效率。充分結合當前智能化電氣系統實際情況，采用了現場總線和以太網技術的網絡化控制系統方式來進行起重機電氣系統的集成。采用DeviceNet技術和PROFIBUS技術等有效實現總線與各個子系統之間的互聯，全面提升設備層與控制層之間的通信質量，有效將設備層系統響應時間控制在20ms以內。采用EtherCAT系統來進行起重機運動系統控制，可以將位置環的控制周期縮短到100μs，將速度環和電流環的控制周期縮短為50μs，有效提升起重機的升起與變幅等機構的性能。

在變頻調速系統自動化控制中，采用絕緣柵雙極型晶體管的高壓變頻器與永磁同步電機進行聯合應用可以有效提升變頻調速系統的工作效率。同時充分結合物聯網技術等來進行起重機系統的動態監測分析，可以在軌道式集裝箱龍門起重機運行過程中，實現各項參數的監測，并通過大數據技術來對起重機運行數據參數進行分析，判斷起重機可能發生的故障，并及時采取對應的故障處理措施，保證起重機運行的安全性，降低故障發生率，確保起重機的工作質量和效率，預防安全事故的發生。

5、結語

綜上所述，本文通過對軌道式集裝箱龍門起重機的結構組成和功能特點等進行分析，并對我國軌道式集裝箱龍門起重機制造工藝現狀進行了分析，明確了軌道式集裝箱龍門起重機制造過程中需要從結構輕量化設計、提升加工精密度、自動化制造以及電氣系統集成等方面來提升軌道式集裝箱龍門起重機的制造質量。充分利用智能化制造技術來對各項制造工藝進行優化，實現自動化制造，可以更好地提升軌道式集裝箱龍門起重機的制造效率和質量，確保起重機具有更好的工作性能，全面提升港口生產效率。
