概述

門座起重機用途廣，構造復雜且產品形式各異，因而生產批量少。隨著市場競爭的日趨激烈，對門機設計的質量和效率提出了愈來愈高的要求，所以需要有一個功能強大的CAD系統來支持門機的整個設計過程?？傮w方案沒計是門機設計最關鍵的環節，因?yàn)殚T(mén)機的質量和造價不僅取決于各機構或結構零部件的設計水平，更重要的是取決于各零部件之間的相互匹配和協調，也就是門機總體方案的綜合水平和質量。要得到最優的或相對滿意的方案.除了利用CAD系統中的設計方法庫進行數值計算以及優化設計外，還必須依靠設計人員的知識和經驗進行推理和判斷，才能作出決策。因此門機總體方案的優劣與領域?qū)＜?包括設計人員)的經驗和知識水平有很大關系·在開發門機總體方案CAD系統時需要把專家系統技術與目前成功的門機CAD系統結合起來，以構成一個包括設計計算、參數繪圖、方案評估和決策功能的集成化的智能CAD系統，通過應用該軟件設計出具有專家水平的門機方案。

1、門機方案設計過程與實例的應用

門機產品的方案設計過程可歸納為下述幾個主要步驟：

(1)門機結構型式的選擇；

(2)臂架系統優化設計；

(3)決定主要構件形式及初估幾何尺寸：

(4)總體輪壓及抗傾復穩定性計算；

(5)機構傳動方案及主要部件選型：

(6)門機總圖拼裝；

(7)總圖及文檔輸出。

在方案設計過程中，除結構有限元分析、零部件的校驗、總體穩定性及輪壓計算等可應用經驗公式或數值分析方法進行計算外，其它如選擇臂架系統型式、優化設計中初始點參數的確定，機構布置及傳動型式的確定，主要構件結構型式及構型尺寸的確定等，在很大程度上是依靠設計人員的知識和經驗進行推理判斷才能決定的。如果某一部件不符合設計要求，則要進行局部或全部修改，有時還要進行多個方案的比較，通過不斷試探和反復修改，最后得到令設計者滿意的方案。

門機方案設計雖然是一個不斷試探和反復修改的過程，但基本上屬于變異性設計類型，即設計者通常根據用戶提出的性能參數和要求，選擇一個或多個相近的產品實例資料，把設計對象與實例進行類比分析，對于實例中可以滿足設計對象某些要求的部分則直接引入，不滿足的部分予以修改后采用。有時需要調用兩到三個實例，逐步類比匹配，通過適當?shù)男薷暮途C合，形成一個新的方案.因此在門機產品實例的基礎上建成實例庫，并對經過必要的修改匹配后綜合成新的設計方案，其求解過程的模型可用圖1表示。從求解過程中可以看出，解決問題的關鍵是實例庫的建立，實例的提取和利用。已有的CAD系統的數據庫、圖形庫、設計方法庫進行必要的擴充和完善，集成為基于實例推理的智能化門機方案設計系統，是開發門機方案設計CAD系統的有效途徑。

目前機械產品設計型的專家系統難以在實際中推廣應用的關鍵是知識獲取和表達尚未得到很好的解決。而設計中專家評價和決策的知識又難以用推理手段獲取，這樣由于系統中專家知識的不足從而不能滿足設計的需要?；趯?shí)例推理的設計方法把過去已有的大量設計實例作為知識的來源，用技術人員熟悉的直接表示方法來表示設計實例中的知識，通過調用這些知識來指導當前的設計工作，符合工程技術人員的習慣，因而易于接受。由于這些原因，基于實例推理來進行計算機輔助設計的方法近年來已成為智能化CAD特別是設計型專家系統研究的熱點。

2、基于實例推理的過程模型

基于實例推理進行方案設計的過程是利用實例庫中的專家經驗、知識，并用類比推理的方法選擇與設計問題相接近的設計實例，經過必要的修改匹配后綜合成新的設計方案，其求解過程的模型可用圖1表示。從求解過程中可以看出，解決問題的關鍵是實例庫的建立，實例的提取和利用。

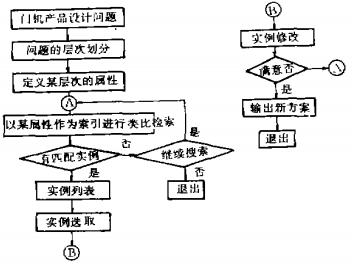

圖1基于實例推理的求輝過程

3、實例庫的建立及實例的提取

實例庫中實例的數量影響到方案設計的質量和效率，因此應具備一定數量的產品實例知識，包括設計的結果。設計、生產、安裝及調試過程中的關鍵技術和使用中存在的問題，即產品生命周期內所用到的專家知識。實例庫的結構又影響實例探索的成敗和速度，因此實例知識的表示應使實例知識易于探索，又易于與設計問題之間的信息傳輸。目前，使用面向?qū)ο蟮姆椒?，如用?guī)則和框架來表示復雜問題的求解知識已被證明是行之有效的方法。對于門座起重機這樣復雜的設計對象，整個設計問題應分解成不同層次的多個子對象問題，并用框架表示出它們之間的聯系和制約關系。一般來說，實例知識的表達可由三部分構成。

(1)設計問題的描述。即具體的設計要求，約束條件等。例如對整機而言，有各機構的性能參數要求，整機的約束條件如最大尾部半徑、基礎許用最大壓力、軌距等。

(2)問題的求解知識。方案的確定需要有一定的分析計算和評價手段。例如采用優化設計方法或常規的經驗公式進行部件設計，以及部件拼裝后的干涉檢查等。即使是用經驗公式進行設計，式中系數的選取也需要用到專家的知識。因此在知識表示的框架中，實例中也應根據需要列出評價方法。把設計對象與實例進行類比分析，并檢索出相關的實例后，需要修改協調時，可以從知識庫中得到相應的求解知識，也可通過接口與集成系統中其它子系統如常規方法庫連接并求解。

(3)設計結果。對于門機方案設計問題，設計結果就是新方案的具體信息，如技術性文檔，總圖及各機構裝配的圖樣等。經歸納、分類并加以索引后編入知識庫中。

3.1實例層次的劃分

面向?qū)ο蟮脑O(shè)計方法需要把復雜的對象逐步分解為簡單的相互制約較少的子對象，逐步分解為簡單的相互制約較少的子對象，為保證系統的實用性，采用港口機械設計人員習慣的分析思路，即基于結構功能及常規設計的步駿來決定分層的原則，同時也要考慮到設計對象與實例的分層原則是一致的，以便于對實例的檢索。圖2是起重機方案設計實例的總層次。該層次還需要進一步細劃至部件為止。通過層次劃分，一個產品設計問題便可分解成不同層次上的子問題，如回轉機構的下一個層次是回轉驅動裝置和回轉支承裝置·回轉支承裝置又分為轉盤式和轉柱式支承。圖3是M1633門機起升機構下的性能參數層次。

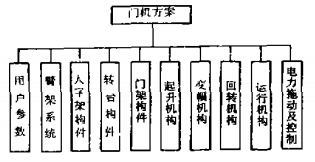

圖2起重機方案設計實例的總層次

3.2實例的提取

由于門機產品結構復雜，很難找到一個滿足設計對象所有要求的實例，事實上也只有在實例的基礎上加以改進，才能有所創新。為了能提取到類似的實例，首先要把設計問題的層次劃分與實例庫中的層次結構相一致，并將該相關層次利用其實例的特征屬性作為查找的索引，特征屬性是指在某一層次上影響產品(設計對象)性能(功能或特征)的主要因素。它可以是一個實例的設計要求·也可以是其機構或部件的特征參數。由于影響某機構的性能的因素是多種多樣的，因此特征屬性的確定應考慮專家的意見，抓住反映問題本質的特征。

為了選取類似的實例，需要把設計問題所指定的特征屬性與實例的特征屬性進行比較，由于特征屬性不只一個，而且實例的特征屬性與設計對象的特征屬性不可能完全相同，要調用相近的實例，還需要有匹配的方法。由于門機實例層次結構復雜，有時也不能只以某一種屬性便可選擇到類似的實例，我們結合設計經驗，按一定的規則把實例分成幾類，如按起重量或臂架系統結構型式等，通過人機交互的方式，使用戶從屬性列表中比較并選擇出某些特征屬性以檢索出最接近的實例。另外也采用屬性值的匹配方法，如所選的某一特性屬性，在實例與設計對象在屬性值之間的絕對誤差之和或誤差平方和小于給定的誤差范圍，則認為匹配成功。

門機實例中包括了圖形表示的知識，并按圖2所示的結構分類存放?？紤]到圖形占存儲量大，可存放于磁盤中，調用到實例時會顯示圖樣名稱，并提示用戶圖樣的查詢地址，用戶通過接口可調出圖樣選擇并修改。

4、實例庫的管理

為使基于實例推理的方法能有效地用于門機方案設計，實例庫中應有豐富的實例，同時要不斷地對實例庫進行維護和擴充。實例采用框架表示，并按上述分層原則進行分解，形成具有一定層次的樹狀結構，實例管理子系統結構如圖4所示。

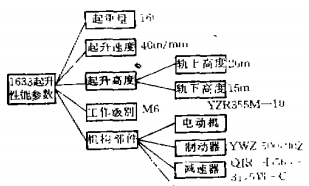

圖3 M1633門機起重機構性能叁數層次結構

圖4實例管衛系統結構

5、門機方案設計智能化系統體系結構

基于實例推理的門機方案設計智能化系統基本框架如圖5所示。

用戶界面提供方案議計過程的交互環境，以菜單方式提示用戶選擇實例、對調出的實例與設計對象進行類比，作出修改，并為用戶提供與數據庫、實例庫及設計方法庫的交互環境。

設計過程控制子系統對整個方案生成過程進行控制。包括各機構、結構件的設計、總圖拼裝等模塊。在每個模塊運行過程都可實現對實例庫的訪問，包括進行實例檢索、實例列表及選取、實例修改等。各個機構的設計可以并行而不一定要串行工作，通過人機交互協調不同層次之間以及不同子系統之間的信息交流。

圖5系統基本框架

運用面向?qū)ο蟮姆椒ń⑾到y(tǒng)的實例庫·庫中包含實例的專家知識和相關的決策方法知識。如起升機構實例中除了結構紅成列表外，還有相關的選型及驗算方法的索引，用戶可在實例知識的提示下調用方汰座的有關算法程序模訣進行必要的分析計算。

數據庫存儲了設計過配所需的吵計標準、規范、常用的標準盡部件的扎六出港、幾何尺寸參數、設計結果等，圖形庫存儲了標準零部件的圖形模塊，通過C語言開發的接口函數岸實現程序與數鈣庫、實例庫之間的連接。

設計方法庫存儲了門機方案設計所高要的優化設計子系統，常規設計子程序等，由過程控制子系統調用。

6、結論

本文訶論了基廣實例推理進行門座起重機方案設計的思路和實現方法，提出了實現智能設計的系統據架。目前系統時柒成，實例能Hub”,更有稱為超級集線器的產品出現、給網絡設計者提供了一個集成各項技術—從1 0Base-T到令牌環，到FDDI、ATM、100Mbps?LAN,以至交換，路由技術的平臺。這些高檔集線器幾乎都具備的端口交換能力與其大量端口(有時多于500個)的結合·使其可獨立管理遍布園區內虛擬局域網；它采用的高速背板(通常超過1Gbps)互連各種接口和功能模塊，既提供到用戶的LAN連接，還提供橋接、交換、路由和網關等高級服務。從共享式向交換式園區網解決方案的過渡中，超級集線器和廣泛技術支持和容錯特性，提供了一個強有力的集成和遷移的平臺。
