通用橋式起重機是一種使用量大、使用面廣的起重設備，在工業生產中起著重要的作用。起重機能否安全生產直接影響到工業生產的生產率。由于測試技術的限制，起重機的安全測試往往采用幾種基本儀器進行一些分散項目的測試(如上拱度、動剛度等)。為了方便地對整臺起重機進行全面的測試，我們采用當代科技發展的最新成就——便攜式微型計算機，利用A/D轉換系統，采用集多年現場測試之經驗而自行研制的各種測試儀器，對起重機的安全性能進行系統、全面的檢測。系統設備的測試軟件具有良好的用戶界面，所有測試工作均在系統軟件的提示下進行，檢測人員只需按系統軟件的提示進行操作即可，一旦測試結束，便可立即獲得測試結果.以評判被測起重機的性能、按照jB/QZ80i8u起重機分等規定，大部分的檢測項日主要分為橋架結構性能測試和運行機構、起升機構工作性能測試。

1、系統硬件組成

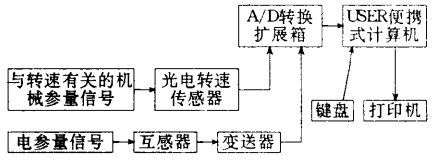

機構測試硬件系統以便攜式微型計算機為核心，通過A/D轉換板接收來自光電轉速傳感器的速度信號和互感器、變送器傳來的電參量信號。它們的系統組成如圖1所示。

圖1

與速度有關的機械參量指轉速、運行速度、制動距離、下滑量等。測量時，主要測量高低速軸的轉速和采樣時間，其他數據通過計算得到。

電信號包括線電流、線電壓和功率，均由電流、電壓互感器采集，經變送儀將交流信號轉變成大小隨其幅值變化的直流信號，該信號進入A/D擴展箱后送計算機處理得到相應的電流、電壓和有功功率數值及其變化曲線。

2、工作原理

2.1速度類機械參量測試

反射型光電轉速傳感器是記錄轉速信號的專門儀器。測量時，金屬箔或反射紙沿被測軸的圓周方向按均勻間隔貼成黑白反射面，傳感器對準此反射面，無需與之接觸。當軸旋轉時，貼有反射材料的間隔將光線反射，無反射材料的間隔不能反射，這一過程在傳感器的光敏元件中產生光電流，使光電管產生相應的電脈沖信號.經A/D擴展箱送計單機采樣分析和計算得出理度類機械參量。

(1)機構起動時間和制動時間測量

包括起升機構和小車、大車運行機構的起、制動時間。是在特定工況下機構從靜止加速到穩定或由平穩運行到靜止的時間間隔。是從電機通(或斷)電開始，每隔一定時間間隔△t(毫秒級)對機構電流信號采樣并記錄采樣次數直至電流達到穩定(或停止)時為止。設總采樣次數為M?.則

t=△M?(△t≤0.01s)

(2)速度的測量

設被測軸的圓周方向貼有m片反射片，片數m視軸徑和理論速度而定。工作時，被測軸每轉一轉，傳感器上將感受到m次脈沖電壓信號。記錄下每次脈沖的間隔時間△t,則該軸此時的轉速

n=1/(m△t)

對起升機構，若測得卷筒轉速為n,滑輪組倍率為i_h,卷筒直徑為D,則

起升速度V。=3.14159D_n/i_h

運行速度V=3.14159D_cN_c

式中 D_c—車輪直徑，m

N_c—低速軸轉速，r/min

(3)下滑量和制動距離

起升機構滿載勻速橋式起重機機構測試的計算機硬軟件分析和研制——張少敏范勤羅會信

下降時，電機斷電制動后吊重的下滑距離稱為起升機構下滑量。而大車運行機構和小車運行機構斷電后行走的距離稱為制動距離。實測時，只要測得斷電后至車輪完全靜止之間的脈沖數，即可求得下滑量和制動距離。設低速軸上采集到的脈沖數為N,卷筒直徑為D,軸上貼反射片數為m,則下滑量或制動距離

S?=3.14159DN/m

2.2電動機電流、電壓、功率的測量

電流互感器和電壓互感器作為電量信號的傳感器，起將較大電流、電壓信號按比例降低以利測量的作用。如380/100 V電壓互感器，當原級為380V電壓值，次級線圈將感應出100 V電壓信號，又如300/5 A電流互感器，當原級通過300 A強電流時，次級線圈按比例輸出5 A電流信號，這些電流、電壓信號經電量變送儀轉換成0～5 V直流電壓信號送A/D擴展箱和計算機處理。

2.3機構總效率

對起升機構N_j=P_qV_q/(1000m)(kW)

對運行機構N_j=P_jV_x/(1000m)(kW)

式中P_q——起升載荷，N

P_j——運行靜阻力，N

V_q——起升速度，m/s

V_x—運行速度，m/s

m-—電動機個數

機械總效率η=N_j/N

式中N–—實測電機功率

2.4軸的扭矩，機構動載系數

軸的扭矩采用間接測量方法，前述機構電動機功率和軸的轉速都能由實測得出，則軸的扭矩

M=9550N/n(Nm)

式中N—實測機構電動機功率，kW?

n—-被測軸轉速，r/min

根據計算的曲線可求出軸的最大扭矩Mmax和平穩運行時的平均力矩Mm.機構動載系數

ψ=M_max/M_m

3、軟件研制

本系統以便排式計算機為主機，對經過各種設備轉換后的數字信號進行實時處理，測試結果和曲線實時顯示。實測完后，全部結果以試驗報告的形式在打印機上輸出，以作為檢驗橋式起重機產品質量的技術鑒定文件。

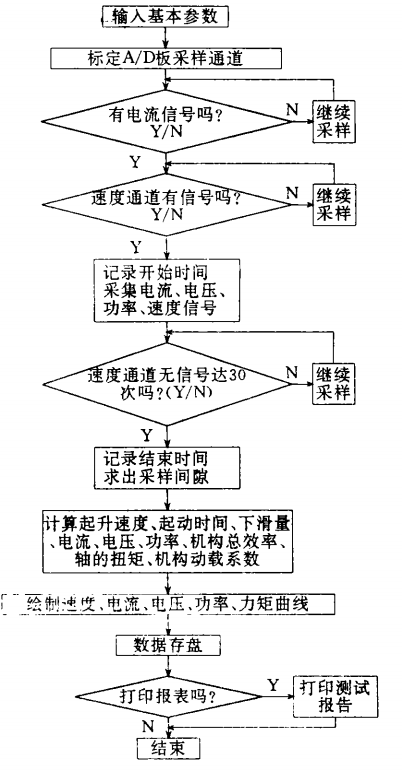

本系統所有測試項目都由菜單驅動，需要輸入數據的地方也以人機交互方式實現，因此用戶界面非常友好，即使一個對計算機完全陌生的人也能輕松自如地操作它完成所有的檢測項目。

圖2

起重機微機安全檢測系統是將便攜式計算機與測試儀器結合起來實現起重機安全測試智能化、自動化的一整套系統。由于采用了便攜式計算機和其他高技術儀器，充分利用便攜式計算機靈活、方便、計算速度快、實時數據處理能力強的特點，使得該系統特別適用于工廠實際應用中的起重機安全測試。同時也是起重機檢測中心和起重機制造單位的理想檢測設備。
