一、引言

隨著工業場景復雜化與吊裝需求精密化，起重設備防傾覆技術已從傳統機械限位向智能化、自適應方向演進。本文基于最新技術進展，系統分析智能化防傾覆裝置的核心技術、架構設計及工程應用。

二、核心技術解析

1. 多模態傳感器融合技術
   • 采用高精度傾角傳感器（±0.1°精度）、三維激光掃描儀與重量檢測模塊的協同感知，實時監測起重機重心偏移量、支腿壓力分布及環境風速。
   • 專利案例顯示：河南中冶的防傾覆系統通過6軸慣性測量單元（IMU）實現動態平衡補償，支撐力調節響應時間＜200ms。
2. 自適應控制算法
   • 基于模糊PID控制與機器學習模型，可預測不同載荷工況下的臨界傾覆力矩。實驗數據顯示，某門式起重機防傾覆裝置使穩定系數提升42%。
   • 三一重工專利技術采用雙閉環控制策略，通過齒輪-齒條傳動機構實現力矩實時分配。
3. 機械結構創新設計
   • 模塊化伸縮支腿系統：集成電動推桿+液壓鎖止機構，支持0-2m行程調節，地面適應性提升60%。
   • 專利CN222374250U展示的六角套-中間桿聯動結構，可在傾斜5°時觸發自鎖機制。

三、系統架構設計

智能化防傾覆裝置包含四大功能層：

1. 感知層：毫米波雷達+視覺識別系統，實現障礙物檢測與安全邊界建模。
2. 控制層：FPGA+工業PLC的異構計算架構，滿足1kHz實時數據處理需求。
3. 執行層：冗余設計的電磁制動器與伺服電機，支持故障狀態下的安全停車。
4. 通信層：5G+MESH網絡實現多機協同防傾覆，傳輸延遲＜10ms。

四、典型應用場景

1. 港口門座起重機
   • 集成風速預警（＞15m/s自動降載）與波浪補償算法，臺風工況下輪壓降低35%。
2. 建筑塔式起重機
   • 中聯重科案例顯示：通過北斗定位+數字孿生技術，吊裝路徑偏移量控制＜5cm。

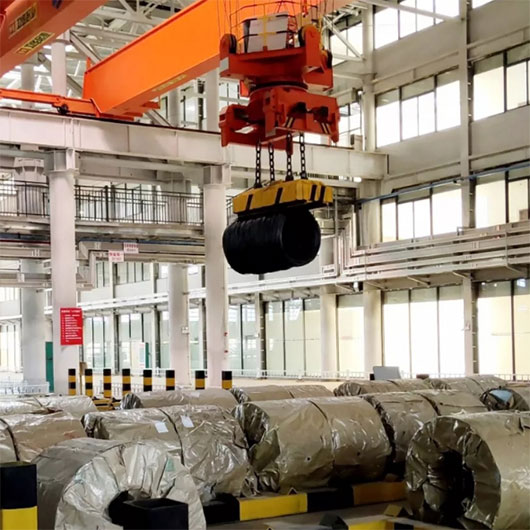

3. 智能車間橋式起重機
   • 防搖擺算法（S形曲線調速）使定位精度達±1mm，碰撞事故率下降90%。

五、技術挑戰與發展趨勢

1. 現存問題
   • 多傳感器數據融合誤差（＞3%時可能誤觸發）
   • 復雜地形下的支腿接地壓力均衡難題
2. 未來方向
   • 數字孿生技術：建立起重機動力學仿真模型，實現傾覆風險預判
   • 邊緣計算+AI芯片：本地化處理時延可壓縮至50ms以內
   • 新型作動器：磁流變阻尼器的響應速度較液壓系統提升3倍

六、結論

智能化防傾覆裝置通過機電液一體化設計與先進控制策略的結合，使起重機安全系數達到EN13000標準要求。隨著數字孿生、邊緣計算等技術的深化應用，該領域正朝著自主決策、預測性維護的方向加速演進。
