1、引言

橋式起重機廣泛應用于現代化車間、生產線、倉庫、裝卸等各個領域，但是傳統的橋式起重機定位控制系統定位精度不高，效率較低，運行過程不平穩，制約了生產效率。如何實現橋式起重機在生產應用中精確運動、精確定位，提高車間生產效率，一直是橋式起重機研究的重點，研究橋式起重機定位系統及其自動化定位控制方式是制造業的發展的趨勢。

2、橋式起重機結構、分類

橋式起重機的分類方式多種多樣，按不同的要求標準有不同的分法，比如按起重機起吊形式不同分類可分為：吊鉤式、抓斗式、電磁式及同時使用兩種或三種起吊形式的起重機。按橋式起重機應用范圍不同可將其區分為：通用類、簡支梁類、冶金專用類和防爆專用類。通用類橋式起重機通常指對應用場合和設計標準等沒有特殊要求的一類普通橋式起重機，這類起重的組成部分有：起吊提升或抓取提升機構、大車小車運行機構和起重機橋架結構。起吊提升或抓取提升機構是由動力及傳動裝置和絲繩卷繞或液壓缸系統等機構組成。大車小車運行機構包括大車方向和小車方向的運動控制機構，在每個方向的運動中必然有驅動、傳動、調速、制動等機構和功能模塊。橋式起重機橋梁通常都是主梁、端梁結構。雙梁橋式起重機與單梁橋式起重機在梁架結構中基本結構單元相似，但是起重機承重的主梁和兩端支撐的端梁不同。專用橋式機通常有：冶金專用橋式起重機與防爆橋式起重機。這種類型的橋式起重機基本結構與普通橋式起重機相似，但因?yàn)閼?yīng)用場合不同設計了特殊的機構和裝置，如在起重小車上安裝鋼材生產加工的特殊部件或滿足防爆要求的電氣系統、密封方式、起吊要求等。

3、橋式起重機工作原理

由橋式起重機結構可知橋式起重機在空間的運動分別為：大車運動方向（X軸方向）、小車運動方向（Y軸方向）、吊鉤或爪刺升降方向（Z軸方向）。如圖橋式起重機工作原理圖。

圖1橋式起重機工作原理圖

橋式起重機通過大車在導軌上運行，小車在起重機主梁上運行，實現爪刺或吊鉤從一個位置到另一個位置的功能，到達指定位置后，橋式起重機放下抓取機構，完成抓取并提升。再通過大小車輪的配合到達指定位置，完成投放工作。

4、定位控制系統設計方案

為了解決當前橋式起重機定位過程中所遇到的定位精度較差，效率較低，運行過程不平穩等問題和缺點，提出采用精確的激光測距技術并結合模糊控制算法，達到絕對認址和閉環控制，實現橋式起重機在現場作業中高效精確定位，快速平穩運行。

根據橋式起重機機械結構以及總體控制方案的控制要求，確定定位控制系統設計方案，其結構圖如下圖所示。

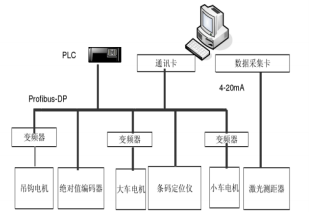

圖2橋式起重機定位控制系統結構圖

定位控制系統硬件結構由主控制器單元，傳感器檢測單元，變頻器執行單元，以及擴展接口設備單元組成。

本定位控制系統采用以工控機（IPC）作為上位機，以可編程控制器（PLC）作為下位控制器的控制模式構成。這種雙控制結構體系各部分功能如下：

4.1下位PLC控制系統

由于PLC可靠性高、抗干擾能力強、循環周期短、指令集功能強大，并且采用模塊化、無風扇結構，易于實現分布式的配置，因此適用于復雜環境和工況條件下的現場控制。

下位機PLC主要作為I/O控制站是數據采集和動作控制的核心，負責對測距傳感器的位置信號進行采集，并利用各種數字量、模擬量模塊完成實時數據采樣、報警信號檢測與輸出，以及對變頻器等執行機構進行控制。

4.2上位工控機控制系統

工控機作為上位機能夠進行復雜的算法運算和數據處理，具有良好的人機界面并能夠保存大量數據，方便管理控制。所以選用工控機作為核心，對PLC以及現場檢測執行設備監控管理并對過程數據進行處理。這樣可以極大的提高控制系統的可靠性和靈活性，增加系統的監控和管理水平，便于用戶的程序開發和應用。

工控機中以Visual Basic高級語言開發平臺編寫的人機界面監控系統，通過OPC接口技術查詢并讀取PLC內部數據通道的數據信息，進行數據分析和處理，在人機界面用圖形動畫實時顯示起重機當前運行位置、高度以及狀態信息等實時數據，并用數據庫加以管理和記錄。操作人員在上位機監控界面用鼠標代替原來的操縱桿完成對起重機運行機構的控制，并向現場執行設備發出控制指令，控制行走機構準確運行到指定位置。在運行過程中工控機結合模糊控制并根據測距傳感器反饋回來的信號處理后實時調整變頻器的頻率值，使機車快速平穩準確的到達目的地址，實現起重機運行位置與速度的閉環控制。較好地滿足了橋式起重機作業中高速運行、換速平穩、低速停準的速度控制和準確定位要求。

5、結語

橋式起重機是現代工廠最重要的起重搬運設備，在大型搬運機械在冶金，航運，倉儲等諸多領域扮演著重要的角色。而傳統橋式起重機的控制方式主要是依靠司機駕駛、手柄操作，它已經不能滿足現代化和信息化趨勢下生產發展的需要。

因此，研究一套使橋式起重機實現自動化控制和通訊的系統，對橋式起重機定位控制的發展具有重要意義。
