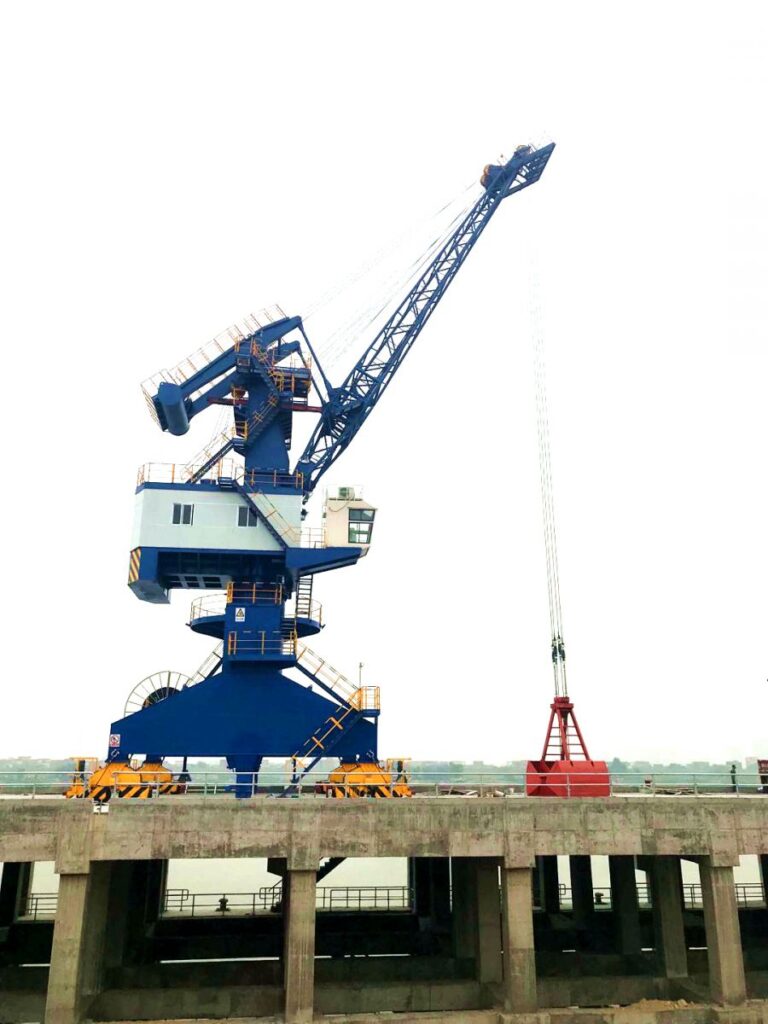

在全球經濟一體化加速推進的背景下，各地區間的商品交換愈發密集，我國港口產業隨之迅速興起。特別是在眾多港口裝卸設備中，門座式起重機（簡稱門機）因適應多樣化的裝卸需求、高效率操作及用戶友好特性，在碼頭操作區大量部署，成為了一種關鍵設備。門機設計上由倆主要結構構成：頂部的旋轉部件和底部的支撐結構。頂部旋轉部分包含兩個主要機構——提升和變幅機構，負責貨物的直接搬運；而底部的支承結構主要承擔移動作用，調整物體的位置。在門機這種重型工程設備中，由于作業區域廣泛，傳統操作主要依賴于駕駛室內的操作員手動控制，極大地增加了勞動強度，作業效率也難以得到保障，也會帶來潛在的安全隱患。隨著港口處理能力的持續增長，單一操作模式不足以滿足現代港口作業的需求，現實中亟需采用多個設備聯合作業的方式優化效率。為了跟上港口現代化的步伐，門機自動化與智能化升級愈發迫切，它的應用極大地減輕了操作員負擔，增強了企業競爭力。得益于自動化、物聯網和5G通信技術的飛速進展，現今集裝箱卸貨機的智能化改造已成為現實。傳感器技術、激光掃描成像及可編程控制設備方面的技術突破，也為門機的準確定位、三維空間建模和自動化流程管理提供了更充分的技術支撐。鑒于此，本文著重探討了從精確定位檢測、三維視覺重構、路徑優化到機器協同操作以及用戶交互等多個層面，提出了一套綜合的門機操作方案，以期為門機的智能化進程奠定基礎。

1、門機的智能升級轉型分析

針對裝卸作業的不同階段和門機的特殊性能，門機的智能升級可分為全自動和半自動操作兩種形式。貨艙滿載時，全自動模式啟動，進行自動化抓取和釋放，設備與周?chē)h(huán)境之間會保持安全距離。相對來說，清倉階段采用半自動模式，操作員手動指定作業位置，系統負責接管其余流程，操作較為安全，人為誤差減少。

門機操作涉及復雜的環境，需要滿足多變的作業需求，因此傳統手動操控已顯不足。智能化升級的挑戰主要包括設備的精確定位、三維環境建模、以及多機器協同等問題，技術升級時，需以下面幾個要點為依托實施：

• 精確監測、檢測位置：門機具有體積大、結構復雜的特點，實施精確的位置監測是優化控制的先決條件
• 三維空間建模與路徑規劃：采用高級建模技術，為門機提供清晰的作業路徑規劃，避免設備之間的沖突。
• 系統可靠性與協同作業：關注系統穩定性與設備間的有效協同，提升作業連續性，實現較高的安全性。
• 優化人機交互：提高操作界面的友好性，改善實時響應能力，操作員能及時、準確地控制設備。

2、門機精準定位及檢測技術

2.1起升機構精準定位

提升組件主要負責物品的垂直運輸，包括動力源、傳遞機制、吊掛設備、制動系統、保護裝置及其他輔助工具，該組件的性能決定了門機的整體工作效率。為優化門機提升系統，可引入一種高級的多圈絕對值編碼器，具有高度的定位準確性和穩定性，能夠抵抗外界干擾，避免因運行中的誤差積累導致定位不準確。該編碼器能在斷電后保持測量值，避免因停電重置位置數據，性能優越，成為了循環運動過程中理想的位置檢測工具。將這種編碼器安置在門機的鋼絲繩卷筒末端，與之前置于電機末端的編碼器進行數據配對，可雙重校驗位置信息，使吊鉤定位更準確。設定起始點，在自動化操作過程中精確追蹤吊鉤位置。數據相互驗證可將位置信息的精度控制在±50mm范圍內，顯著提高作業效率。

表1機構精準定位參數

2.2精確控制變幅機制

變幅機制主要用于調整吊具或吊載物品在水平方向上的延伸距離，可在最大和最小的起重范圍內移動物品，擴展作業區域，使得設備靈活性增強。該調節過程主要發生在負荷狀態下，是起重機作業循環的組成部分。傳統的變幅系統缺少變幅位置的反饋驗證過程，因此在該系統中增設了一種絕對值編碼器，該編碼器被安置于變幅機構的齒輪末端，用于測定變幅齒條的具體位置。分析變幅齒條的位置數據與臂架的伸縮程度，可得到具體的變幅位置。與存在于起重機的力矩限制裝置中的傾斜傳感器進行數據交換，輔以絕對編碼器的數值核對，可將測量位置與實際位置之間的定位精度控制在±100mm范圍內。變幅過程中還需控制起重機吊具，避免調幅時產生過大的反向擺動，因此需要精確調節變幅速度，減少擺動幅度。

表2精確幅度控制參數

2.3精確控制旋轉機制

旋轉機制包括旋轉支持和驅動裝置，該機制可使起重機轉動部件相對于靜止部件進行旋轉，允許懸掛貨物在與起重機中心軸線垂直的平面內旋轉，即使在移動機構停止時也可更改貨物水平面位置。由于旋轉操作方面的特殊需求，集電滑環的應用可以實現360度水平旋轉，旋轉系統依靠驅動兩個行星齒輪在固定大齒圈上旋轉，使起重機的上半部分發生轉動。在系統中添加一個從動齒輪，安裝在附近行星齒輪旁，保持與行星齒輪的同步轉動。在從動齒輪軸上安裝一個多圈絕對值編碼器，于系統中增設兩個電感式接近開關，固定在兩個行星齒輪附近，兩個開關在旋轉平臺上的安裝位置形成180度水平角。在適當位置安裝單一感應塊，使每個接近開關能夠檢測到的位置分別是+90°和-90°,旋轉系統旋轉至特定角度時，相應的接近開關會被觸發，這些開關會基于反饋給旋轉角度編碼器賦值，利用兩個開關之間的相互關系核驗數值，使測量位置與實際位置之間的定位精度達到±2°內。旋轉階段中，也需基于精確控制旋轉速度防止因轉速過快而導致吊具抓斗因離心力產生的擺動，減少因離心力導致的抓斗擺動。

2.4門式起重機的精確定位能力

門式起重機的運行機構允許整個機器沿軌道水平移動，以便調節作業點，這不僅擴展了起重機的作業區域，還提升了工作效率。該機構由三個主要部分構成：承載機構、驅動機構和安全機構。承載機構主要負責支撐整體設備及其負載，確保所有重量均勻分布至基座上；驅動機構則包括電動機、減速機、傳動鏈和制動器等，主要用來推動門式起重機在軌道上的移動，其中渦輪蝸輪減速機與開放式齒輪傳動是常見的配合模式。在這個系統中，我們還可以加裝一個閑置輪來提高精確度，其尾端裝有絕對值編碼器，通過計算閑置輪的轉動半徑來測定移動距離。但是，考慮到港口環境的多變性，軌道上可能積聚灰塵或雜質，這可能導致距離測量出現誤差。為了在特定區域精準定位門機，并確保與料斗的有效協同，采納RFID技術成為一種新方案。這套系統的核心是電子標簽，當它進入讀寫設備的磁場時，由于接收到射頻信號，會發送出存儲在芯片中的數據；然后讀寫設備接收并解碼這些信號，將其傳送給系統進行進一步處理，最終系統會根據預設程序發出相應的命令。為了提高定位的準確性，我們可以在行走輪軌道附近安裝預埋碼體，并利用這些信息對門機進行準確定位。利用碼頭上的預埋載體和磁釘讀寫傳感器，可以反向解算編碼器的定位值并計算行走的距離。這樣的方法可以校正編碼器讀數，確保測量的位置信息與實際位置之間的誤差在±50mm以內，極大地提高了定位的精度和可靠性。

3、三維可視化技術與最優路徑生成

3.1三維激光掃描構建系統

構建一個三維激光掃描模型系統是智能化提升的起始點，當前，采用適宜的探測手段測定、構建現實物理信息模型，為遠程操控和自動化操作提供了必要的數據基礎。目前，普遍采用的三維成像技術有深度相機、激光掃描以及攝影法。深度相機主要依靠特殊光線頻率投影實現，但在自然光照和大范圍三維構建方面表現不好。攝影法能覆蓋更廣的區域，但難以直接獲得深度信息，容易產生圖像重疊，對構建精度產生影響。與之相比，激光掃描在精確度上雖不及深度相機，但在廣闊范圍內及自然光條件下工作，滿足生產實際需要。依托激光距離測量原理，激光掃描系統可將激光投向目標物體表面并接收反射信號，據此測算出與物體的距離，明確物體的空間定位，獲取三維點云數據。激光掃描的數據自動化程度高、精準度高，達到毫米級，完全滿足目標定位需求。完整掃描數據的工控機處理，進行三維建模，構建起門機自動化控制的整體空間模型，監測模擬軌跡中是否存在不完整操作和潛在的安全風險。

3.2可視化系統

可視化系統在自動化控制系統中等同于操控人員的“視覺”功能，發揮著監控與感知的輔助作用，遠程操控人員依賴視頻監控畫面對現場情況進行觀察，在這一系統運行中，需重點控制視頻監控的可靠性，保障遠控室視頻監控畫面具有較好的清晰度和流暢性。

3.3生成最優運行軌跡

制定最優運行軌跡可為門機提供一條無障礙且最短距離的運行路徑，其中的核心問題是如何確定起重機的最優行進路線，如何縮短裝載時間并降低能源消耗。所謂最優路徑，是指在考慮起點、終點、環境障礙及運動學、環境及時間限制的前提下，規劃出一條避開障礙物、滿足動作約束的軌跡?，F(xiàn)行技術中，最優軌跡一般依托于實際工作環境求解，該方案根據前述三維建模系統所建立的實際工作場景，設定求解區域，依據物體特定的標志和定位點建立模型解空間，將實際物體路徑規劃轉化為點位路徑規劃。依據起始狀態、終止?fàn)顟B(tài)、環境障礙分布及其他指標要求，構建解決方案函數，在解空間中找到滿足條件的解答，據此構建最優運動軌跡。最優運行軌跡應保證連續性和完整性，但在整個工作空間構建解空間會消耗大量計算時間。該方案對實際空間進行劃分，分離了有無障礙物的區域，排除環境中無關障礙物所占空間，減少無效解的計算量，因此可有效縮短計算時間。

4、結語

根據上文分析可以看出，在中國積極推進社會主義現代化建設的背景下，港口門機的智能化水平有了顯著的提升，使得中國港口逐步發展成為了大型化、自動化和智能化的現代化港口，極大地促進了中國的國際貿易進出口業務。本研究圍繞門機的精確定位、檢測技術、工作環境的三維可視化、運動路徑優化、單機運行穩定性及多機協同控制，以及人機交互等多個方面提出了智能化門機控制方案，為門機智能化升級提供了充分的理論支撐，提升了未來實踐的可能性。盡管研究過程中還危險源的識別與處理、實際物理模型的調整及時間維度的模型統一等技術難題，但隨著自動化技術的不斷進步，我們期待門機智能化操作可以迎來更新的技術發展環境。
